导读：数控加工中心在加工模具时所采用的刀具多数与通用刀具相同，经常也使用机夹不重磨可转位硬质合金刀片的铣刀。由于模具中有许多是由曲面构成的型腔，所以经常需要采用球头刀以及环形刀（即立铣刀刀尖呈圆弧倒角状）。1/粗铣 粗铣时应根据被加工曲面给出的余量，用立铣刀按等高面一层一层地铣削，这种粗铣效率高。粗铣后的曲面类似于山坡上的梯田，台阶的高度视粗铣精度而定。2/半精铣 半精铣的目的是铣掉“梯田”的台阶，使被加工表面更接近于理论曲面，采用球头铣刀一般为精加工工序留出0.5mm左右的加工余量，半精加工的行距和步距可比精加工大。3/精加工最终加工出理论曲面。用球头铣刀精加工曲面时，一般用行切法。对于开敞性比较好的零件而言，行切的折返点应选在曲表的外面，即在编程时，应把曲面向外延伸一些。对开敞性不好的零件表面，由于折返时，切削速度的变化，很容易在已加工表面上及阻挡面上，留下由停顿和振动产生的刀痕。所以在加工和编程时，一是要在折返时降低进给速度，二是在编程时，被加工曲面折返点应稍离开阻挡面。对曲面与阻挡面相贯线应单作一个清根程序另外加工，这样**会使被加工曲面与阻挡面光滑连接，而不致产生很大的刀痕。4/球头铣刀球头铣刀在铣削曲面时，其刀尖处的切削速度很低，如果用球刀垂直于被加工面铣削比较平缓的曲面时，球刀刀尖切出的表面质量比较差，所以应适当地提高主轴转速，另外还应避免用刀尖切削。　5/避免垂直下刀平底圆柱铣刀有两种，一种是端面有**孔，其端刃不过中心。另一种是端面无**孔，端刃相连且过中心。在铣削曲面时，有**孔的端铣刀** 不能像钻头似的向下垂直进刀，除非预先钻有工艺孔。否则会把铣刀顶断。如果用无**孔的端刀时可以垂直向下进刀，但由于刀刃角度太小，轴向力很大，所以也应尽量避免。** 的办法是向斜下方进刀，进到一定深度后再用侧刃横向切削。

在铣削凹槽面时，可以预钻出工艺孔以便下刀。用球头铣刀垂直进刀的效果虽然比平底的端铣刀要好，但也因轴向力过大、影响切削效果的缘故，** 不使用这种下刀方式。6/检验铣削曲面零件中，如果发现零件材料热处理不好、有裂纹、组织不均匀等现象时，应及时停止加工，以免浪费工时。在铣削模具型腔比较复杂的曲面时，一般需要较长的周期，因此，在每次开机铣削前应对机床、夹具、刀具进行适当的检查，以免在中途发生故障，影响加工精度，甚至造成废品。7/修锉余量在模具型腔铣削时，应根据加工表面的粗糙度适当掌握修锉余量。对于铣削比较困难的部位，如果加工表面粗糙度较差，应适当多留些修锉余量；而对于平面、直角沟槽等容易加工的部位，应尽量降低加工表面粗糙度值，减少修锉工作量，避免因大面积修锉而影响型腔曲面的精度。

双色注塑即是一个部件用两种塑胶注塑来实现。

广义的双色注塑包括overmolding,通过普通的注塑机，两次注塑来实现。

狭义的双色注塑是指利用双色注塑机，将两种不同的塑料在同一机台注塑完成部件，常见的是旋转式的。

前者对设备要求不高，但是生产效率低下，基本只适用于要求不高度软、硬胶两种材料的成型，后者的适用范围和产品质量好，生产效率高，是目前的趋势。

1.1要求

双色注塑的配对材料必须满足两个基本兼容条件，粘合相容和加工过程相容。此外，还必须满足以下要求：

(1)射出单元，平行同向、平行对向、水平及垂直L型、Y型同向单缸射出结构;

(2)混合射嘴，花纹、波浪、流痕、渐层、夹层等特殊射嘴;

(3)夹模，标准型、垂直转盘式、水平转盘式、转轴式、机械手转动式等机构;

(4)加料，除标准油压马达驱动外，还有ESD(ElectricScrewDrive)电动加料结构;

(5)油路，有ACC蓄压高速射出及闭回路设计。

1.2特性

性能强节能高：注塑机节能改造后，系统能够快速响应，注塑机能够根据自身的需要对供给进行快速的调整，能够有效提高注塑机电能的利用率，从而达到高效节能。

稳定性好：系统为压力与流量双闭环控制，根据注塑机的需求决定注塑机的供给。系统在给定输入或外界干扰作用下，能在短暂的调节过程后到达新的平衡状态，或者回复到原有的平衡状态。

快速响应性好：快速响应性是伺服系统动态品质的重要标志之一，由于生产过渡过程时间短，一般在200ms以内，为实现超调的要求，要求过渡过程的前沿陡，节能改造后上升率要大，注塑机达到1500转的时间不到0.03秒。

精度高：改造后的精度是指输出量能跟随输入量的** 程度。伺服电机采用永磁技术，准确、迅速，伺服电机采用PLC技术，控制更** ，允许的偏差一般都在0.01～0.00lmm之间。

节能：采用取坯系统，降低电力消费。

提高效率同时降低成本：达到了高响应，高重复性，提高了速度稳定性;采用2种原料或2种颜色可同时成型，大大减少工艺及人力从而实现节约成本;参数设定，系统调节为非常简单的数码操作。

1.3双色模具特点

双色模具：两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。

双色模具目前市场上日益盛行，于这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂，但造价昂贵，技术要求高。

母模的两个形状是不同的，分别成型1种产品，而公模的两个形状完全一样。

模具的前、后模以中心旋转180度后，必须吻合。设计时必须做这个检查动作，此点对模架定位加工要求较高。

前模面板加A板的总厚度不能少于170mm。请仔细查看这种型号的注塑机的其它参考数据，比如** 容模厚度、** xiao 容模厚度、KO孔距离等。

三板模的水口** 能设计成可以自动脱模动作。特别要注意软胶水口的脱模动作是否可行。

在设计第二次注塑的母模时，为了避免二次母模插(或擦)伤di yi 次已经成型好的产品胶位，可以设计一部分避空。但是必须慎重考虑每一处封胶位的强度，即：在注塑中，是否会有在大的注塑压力下，塑胶发生变形，导致第二次注塑可能会有批锋产生的可能?

注塑时，di yi 次注塑成型的产品尺寸可以略大，以使它在第二次成型时能与另一个公模压得更紧，以达到封胶的作用。

注意在第二次注塑时，塑胶的流动是否会冲动di yi 次已经成型好的产品，使其胶位变形?如果有这个可能，一定要想办法改善。

在A、B板合模前，要注意前模滑块或斜顶是否会先复位而压坏产品?如此，必须想办法使在A、B板先合模，之后前模的滑块或斜顶才能复位。

两母模和公模的运水布置尽量充分，并且均衡、一样。

99%的情况是先注塑产品的硬胶部分，再注塑产品软胶部分。因为软胶易变形。

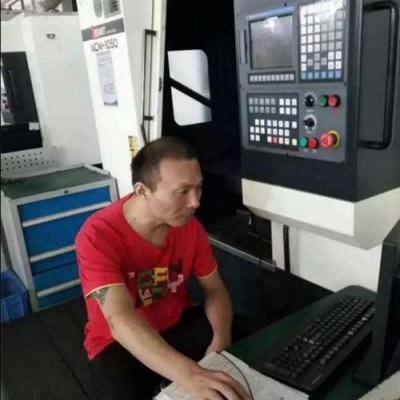

金秋，是收获的季节。此時此刻，来东莞现代制造业实训中心实习的青华数控编程学子们还在努力地工作着，用行动去验收曾经的付出。十分的耕耘，定将有十分的收获。活力青华，因学习而美！金秋，是收获的季节。此時此刻，来东莞现代制造业实训中心实习的青华数控编程学子们还在努力地工作着，用行动去验收曾经的付出。十分的耕耘，定将有十分的收获。活力青华，因学习而美！
