| 动力粘度 | 5500-6500 |
|---|---|
| 耐高温 | 220℃ |
| 线收缩率(%) | 0.1 |
| 初步固化时间 (h) | 30-240min |
| 硬度（邵氏A） | 30 |
| 混合比例 | 1：1 |
| 抗拉伸强度(MPa ) | 7.0 |
| 抗撕裂强度 (kN/m) | 27±2 |
| 断裂伸长率(%) | 480 |
| 操作时间25℃ (min) | 30-120min |
| 包装 | 独立包装 |
| 保质期 | 12个月 |
| 材质 | 硅胶 |
| 产地 | 广东深圳 |
| 产品类别 | 水泥制品模具硅胶 |
| 工艺 | 塑胶成型 |
| 孔径 | 细孔硅胶 |
| 类型 | 高强力型 |
| 耐温 | 250℃ |
| 适用范围 | 电子 |
| 水份 | 0.001 |
| 外观 | 流动性 |
| 形状 | 液体 |
| 颜色 | 半透明,肤色 |
| 用途 | 水泥产品硅胶模具 |
| 分类 | 硅橡胶 |
| 品牌 | 红叶 |
| 加工定制 | 是 |
安徽红叶HY-E640 文化石AB液体模具硅胶 高撕裂模具胶
红叶HY-E640 文化石AB液体模具硅胶性能特点：
1、高硬度，不易变形；
2、高抗撕裂强度，硅胶模具脱模时不会轻易破裂；
3、小于0.1%的缩水率，成型后产品不变形；
4、食品级材料，符合环保企业要求；
5、操作简单便捷，单人即可操作。
6、AB液体模具硅胶性能稳定，硅胶模具使用寿命长。
文化石AB液体模具硅胶 的操作方式与挑选：
根据操作方式的不同, 开模具方式有包模、刷模（分片模、立体模、平面模）、灌注模三种。
尺寸在10-20厘米的水泥产品，斑纹十分精密细致的，建议用低硬度的液体硅胶，进行灌模操作。
尺寸在30-50厘米的水泥产品，斑纹精密细致的，建议用30-35度的硅胶，进行刷模操作。
尺寸在30-50厘米的水泥产品，斑简单且厚度很薄的，建议用25-30度的硅胶，进行灌模操作。
尺寸在60厘米以上的水泥产品，不管斑纹精细与否，一般都用40度-50度硅胶，进行刷模操作；除非产品厚度比较薄，可采用灌模操作。
安徽红叶HY-E640高撕裂模具胶参数参考:
外观：半透明流动性液体
硬度（邵氏A）：40-60A(可调整）
重量混合比例（A B）：1:1
缩水率（%）：0.1%
伸长率（%）：420-510
密度（g/cm3）：1.08
动力粘度（mpa.s）：6000-10000±2000(可调整）
拉伸强度（MPa）：7.5
撕裂强度（kN/m）：24±2
操作时间（min）：15-40min(可调整）
固化时间（min）：25-240min(可调整）
耐高温：-50℃-220℃
以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
安徽红叶HY-E640 文化石AB液体模具硅胶 高撕裂模具胶

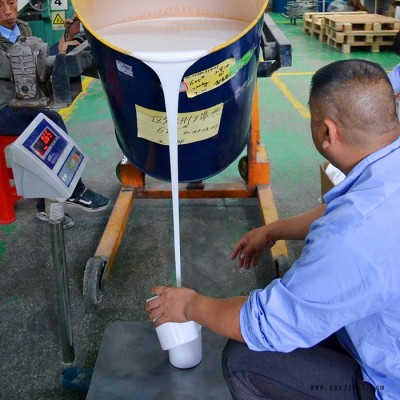

HY-E640文化石模具硅胶材料属于铂金催化体系硅胶，归属于高分子有机硅材料，分装为AB两组分，呈现较好的流动性液体状；使用时将AB胶料按照1:1重量比混合搅拌均匀，由于其粘度值低，非常便于排气泡，在室外施工，无法使用真空设备时，可联系我司进行参数调整，以达到自动排泡的目的。硫化成型后的文化石硅胶模具产品柔韧性较好，抗撕裂、抗撕拉强度高，先收缩率可达0.1%，在外模的作用下，硅胶模具在制作产品时可以原型复制，不会变形，脱模时不会轻易破损，是性价比较高的材料产品。
安徽红叶HY-E640 文化石AB液体模具硅胶 高撕裂模具胶
021-80107851
