| 硬度（邵氏A） | 15-40 |
|---|---|
| 重量混合比例（A B） | 100：3 |
| 缩水率（%） | 0.3% |
| 密度（g/cm3） | 1.15 |
| 动力粘度（mpa.s） | 21000±2000 |
| 拉伸强度（MPa） | 4.5 |
| 撕裂强度（kN/m） | 24±2 |
| 操作时间（min） | 15-40min |
| 固化时间（h） | 2-4h |
| 伸长延展率（%） | 480 |
| 保质期 | 12个月 |
| 材质 | 硅胶 |
| 产地 | 深圳 |
| 产品等级 | A级 |
| 产品认证 | CCC |
| 厂家 | 红叶硅胶 |
| 类别 | 缩合型硅胶 |
| 类型 | 模具硅胶 |
| 外观 | 流动性液体 |
| 形状 | 液体 |
| 颜色 | 白色/半透明 |
| 用途 | 硅胶模具 复模 翻模 |
| 执行标准 | SGS |
| 品牌 | 红叶 |
| 型号 | 蜡烛模具硅胶 |
| 加工定制 | 是 |
| 基料 | 液体硅胶 |
红叶HY-615工艺品蜡烛模具硅胶 延展伸长率高的翻模硅胶
一、产品简介：

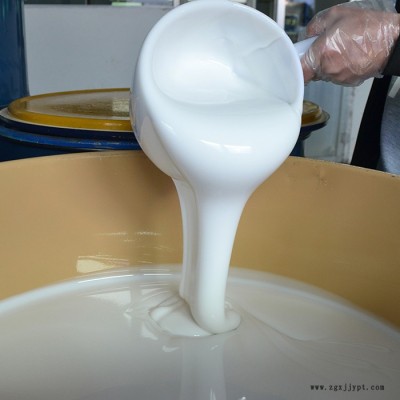

红叶HY-615工艺品蜡烛模具硅胶硫化前为半透明/白色流动性液体，粘度值适中，流动性能好，便于排泡处理；A料硅胶与B料固化剂按照100：3重量比混合搅拌均匀后，常温方式硫化成型，硫化时间受环境温度与固化剂影响，常温25℃，硫化时间为3-4小时；硫化后的硅胶模具柔韧性较好，有弹性，软硬度可根据要求进行调整；模具硅胶的线收缩率较低，一般小于0.3%可原型复制造型较为复杂的工艺品蜡烛产品；且抗撕裂性能较好，脱模时，不会因大力撕扯而损坏、开裂，一般高频率使用硅胶模具的寿命为1年至2年，性价比高，应用非常广泛。后期保存、储存便捷，放置阴凉干燥地方即可。
二、红叶工艺品蜡烛模具硅胶参数参考：
| 混合前物性（25℃，65％RH） | ||
| 组分 | HY615A | HY615B |
| 颜色 | 白色/半透明 | 透明/微黄 |
| 动力粘度 (mPa.s) | 15000±2000 | 600 |
| 密度( g/cm 3 ) | 1.15 | 1.02 |
| 混合后物性（25℃，65％RH） | ||
| 混合比例(重量比) | A：B = 100:3 | |
| 邵氏硬度 (A°) | 15±2A | |
| 颜 色 | 白色/半透明 | |
| 混合后粘度(mPa.s) | 15000±2000 | |
| 操作时间25℃ (min) | 25±10(可调节） | |
| 初步固化时间 (h) | 3-5（可调节） | |
| 抗拉伸强度(MPa ) | ≥3.5 | |
| 抗撕裂强度 (kN/m) | ≥18±2 | |
| 断裂伸长率(%) | ≥570 | |
| 线收缩率(%) | ≤0.3 | |
以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。
三、红叶HY-615工艺品蜡烛模具硅胶特点:
a、模具硅胶具有较好的物理及化学惰性，耐老化、耐臭氧、耐酸碱、不变形、不膨胀便于放置；
b、胶体流动性较好，无需借助机械设备，手工即可完成；
c、液体模具硅胶成型后，产品的抗撕裂性能、伸长率、回弹性能很好，模具使用的寿命较长，性价比高；
d、模具硅胶的线收缩率很低，小于0.3%，可以实现1：1原型复制产品；
e、耐高低温，在寒冷及炎热环境中（-50℃到180℃）可保持良好的产品性能；
四、技术指南：
灌注模的操作流程：
1、处理好模种；表面不光滑的产品可进行打磨抛光，均匀涂刷脱模剂（凡士林、洗洁精、香皂水等），以便成型后取模；
2、严格按照混合比例称重配比；
3、A/B混合充分搅拌均匀；搅拌越均匀，A/B胶料反应越充分，产品成型后质量越好；
4、抽真空排气泡处理；排泡时间不超过10分钟，正常时间为3到5分钟即可，以免硅胶提前交联，造成浪费；
5、将排泡处理过的硅胶，沿着模种的边缘部位缓慢倒入，以免迅速倒入产生气泡，且容易留出死角；
6、根据环境温度情况，等待硅胶固化，然后取出硅胶模具中的模种，硅胶模具既制作完成。
五、红叶HY-615工艺品蜡烛模具硅胶注意事项：
1、固化剂加量应视温度而定，气温高于25℃则减少，如果操作环境小于25℃，如冬天或者北方固化剂可增加，但不能超过5%。固化剂使用过量，模具会变硬变脆；固化剂使用过少，操作时间会延长。
2、为了您的模具能达到好的使用效果，请把模具存放至少24小时后使用，24小时候后，硅胶模具的性能已完全稳定。
3、为防止模具硅胶物性发生变化，建议不加硅油，如有一些需要用软胶来制作模具，可以让工作人员发送对应性能的硅胶，硅油添加量多不超过5%。
售后服务：
我司承若，如因硅胶质量问题，三个月内无条件退换货；可以免费提供教学视频，在使用硅胶过程中，如有任何技术问题，都可以与我们随时联系，免费提供技术支持，新产品的研发。
红叶HY-615工艺品蜡烛模具硅胶 延展伸长率高的翻模硅胶
021-80107851
