| 适用范围 | - |
|---|---|
| 工艺类型 | - |
| 模具分型面数目 | - |
| 模具安装方式 | - |
| 型腔数目 | - |

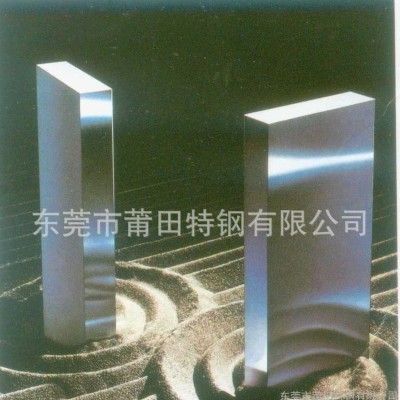

| 规格:扁钢、圆钢、锻件退火毛料,扁钢、圆钢、锻件预硬毛料（mm） | 品名:塑料模具钢 |
| 用途:高镜面、抛光性能好、防酸防锈极佳，热处理变形小；适用于镜面模、淬火后防酸性更高、可保证冷却管道不受锈蚀；适合PVC、PP、EP、PC、PMMA塑料，食品工业机械 | 产地/厂家:莆田特钢PTT |
| 仓库:莆田 东莞 | 材质:自主牌号PTT530 |
（咨询400-678-0594 越了解莆田 越了解特钢） A、预硬型HRC32、B、淬火回火型HRC53
特长； 耐腐蚀性良好(马氏体系不锈钢)热处理硬度：可达53HRC超镜面性热处理尺寸变化极小(0.03%以内)内质均匀健全（ESR精炼）蚀花加工性、EDM性良好预硬状态交货，亦可直接刻模使用。用途； 超镜面塑料模具钢光学透镜用模等。耐腐蚀高硬度塑料模具用钢。医疗器械用模、化妆品容器用模、食品容器用模、瓶盖模等适用成形树脂材料；PMMA、PC、EP,PP,PS,PVC,PE,PF等添加阻燃剂树脂。（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 塑胶模具简介（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 一种用于压塑、挤塑、注射、吹塑和低发泡成型的组合式塑料模具，它主要包括 塑料模具 由凹模组合基板、凹模组件和凹模组合卡板组成的具有可变型腔的凹模，由凸模组合基板、凸模组件、凸模组合卡板、型腔截断组件和侧截组合板组成的具有可变型芯的凸模。模具凸、凹模及辅助成型系统的协调变化。可加工不同形状、不同尺寸的系列塑件。塑料加工工业中和塑料成型机配套，赋予塑料制品以完整构型和精确尺寸的工具。由于塑料品种和加工方法繁多，塑料成型机和塑料制品的结构又繁简不一，所以，塑料模具的种类和结构也是多种多样的。 随着塑料工业的飞速发展和通用与工程塑料在强度和精度等方面的不断提高,塑料制品的应用范围也在不断扩大,塑料制品所占的比例正迅猛增加.一个设计合理的塑料件往往能代替多个传统金属件.塑料产品的用量也正在上升. 塑料模具是一种生产塑料制品的工具.它由几组零件部分构成,这个组合内有成型模腔.注塑时,模具装夹在注塑机上,熔融塑料被注入成型模腔内,并在腔内冷却定型,然后上下模分开,经由顶出系统将制品从模腔顶出离开模具,最后模具再闭合进行下一次注塑,整个注塑过程是循环进行的. 分类 按照成型方法的不同，可以划分出对应不同工艺要求的塑料加工模 具类型，主要有注射成型模具、挤出成型模具、吸塑成型模具、高发泡聚苯乙烯成型模具等。1、塑料注射（塑）模具（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 它主要是热塑性塑料件产品生产中应用最为普遍的一种成型模具，塑料注射成型模具对应的加工设备是塑料注射模具对应的加工设备是塑料注射成型机，塑料首先在注射机底加热料筒内受热熔融，然后在注射机的螺杆或柱塞推动下，经注射机喷嘴和模具的浇注系统进入 模具型腔，塑料冷却硬化成型，脱模得到制品。其结构通常由成型部件、浇注系统、导向部件、推出机构、调温系统、排气系统、支撑部件等部分组成。制造材料通常采用塑料模具钢模块，常用的材质主要为碳素结构钢、碳素工具钢、合金工具钢，高速钢等。注射成型加工方式通常只适用于热塑料品的制品生产，用注射成型工艺生产的塑料制品十分广泛，从生活日用品到各类复杂的机械，电器、交通工具零件等都是用注射模具成型的，它是塑料制品生产中应用最广的一种加工方法。2、 塑料压塑模具（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 包括压缩成型和压注成型两种结构模具类型。它们是主要用来成型热固性塑料的一类模具，其所对应的设备是压力成型机。压缩成型方法根据塑料特性，将模具加热至成型温度（一般在103°—108°），然后将计量好的压塑粉放入模具型腔和加料室，闭合模具，塑料在高热，高压作用下呈软化粘流，经一定时间后固化定型，成为所需制品形状。压注成型与压缩成型不同的是没有单独的加料室，成型前模具先闭合，塑料在加料室内完成预热呈粘流态，在压力作用下调整挤入模具型腔，硬化成型。压缩模具也用来成型某些特殊的热塑性塑料如难以熔融的热塑性塑料（如聚加氟乙烯）毛坯（冷压成型），光学性能很高的树脂镜片，轻微发泡的硝酸纤维素汽车方向盘等。压塑模具主要由型腔、加料腔、导向机构、推出部件、加热系统等组成。压注模具广泛用于封装电器元件方面。压塑模具制造所用材质与注射模具基本相同。3、塑料挤出模具（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 用来成型生产连续形状的塑料产品的一类模具，又叫挤出成型机头，广泛用于管材、棒材、单丝、板材、薄膜、电线电缆包覆层、异型材等的加工。与其对应的生产设备是塑料挤出机，其原理是固态塑料在加热和挤出机的螺杆旋转加压条件下熔融，塑化，通过特定形状的口模而制成截面与口模形状相同的连续塑料制品。其制造材料主要有碳素结构钢、合金工具等，有些挤出模具在需要耐磨的部件上还会镶嵌金刚石等耐磨材料。挤出中工工艺通常只适用热塑性塑料品制品的生产，其在结构上与注塑模具和压塑模具有明显区别。 3、塑料吹塑模具 是用来成型塑料容器类中空制品（如饮料瓶、日化用品等各种包装容器）的一种模具，吹塑成型的形式按工艺原理主要有挤出吹塑中空成型、注塑成型的形式按工艺原理主要有挤出吹塑中空成型、注射吹塑中空成型、注射延伸吹塑中空成型（俗称“注拉吹”），多层吹塑中空成型，片材吹塑中空成型等。中空制品吹塑成型所对应的设备通常称为塑料吹塑成型机，吹塑成型只适用于热塑料品种制品的生产。吹塑模具结构较为简单，所用材料多以碳素多则制造。4、塑料吸塑模具（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 是以塑料板、片材为原料成型某些较简单塑料制品的一种模具，其原理是利用抽真空盛开方法或压缩空气成型方法使固定在凹模或凸模上的塑料板、片，在加热软化的情况下变形而贴在模具的型腔上得到所需成型产品，主要用于一些日用品、食品、玩具类包装制品生产方面。吸塑模具因成型时压力较低，所以模具材料多选用铸铝或非金属材料制造，结构较为简单。5、高发泡聚苯乙烯成型模具（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 是应用可发性聚苯乙烯（由聚苯乙烯和发泡剂组成的珠状料）原料来成型各种所需形状的泡沫塑料包装材料的一种模具。其原理是可发聚苯乙烯在模具内能入蒸汽成型，包括简易手工操作模具和液压机直通式泡沫塑料模具两种类型，主要用来生产工业品方面的包装产品。制造此种模具的材料有铸铝、不锈钢、青铜等。 设计要素 模具设计和制造与塑料加工有密切关系。塑料加工的成败，很大程度上取决于模具设计效果和模具制造质量，而塑料模具设计又以正确的塑料制品设计为基础。 塑料模具设计要考虑的结构要素有： ①分型面，即模具闭合时凹模与凸模相互配合的接触表面。它的位置和形式的选定，受制品形状及外观、壁厚、成型方法、后加工工艺、模具类型与结构、脱模方法及成型机结构等因素的影响。 ②浇注系统，即由注塑机喷嘴至型腔之间的进料通道，包括主流道、分流道、浇口和冷料穴。特别是浇口位置的选定应有利于熔融塑料在良好流动状态下充满型腔，附在制品上的固态流道和浇口冷料在开模时易于从模具内顶出并予以清除(热流道模除外)。 ③塑料收缩率以及影响制品尺寸精度的各项因素，如模具制造和装配误差、模具磨损等。此外，设计压塑模和注塑模时，还应考虑成型机的工艺和结构参数的匹配。在塑料模具设计中已广泛应用计算机辅助设计技术。 结构及基本零件 1、组成 吹塑模、铸塑模和热成型模的结构较为简单。 压塑模、注塑模和传塑模结构较为复杂,构成这类模具的零件也较多。 基本零件有： ①成型零件，包括凹模、凸模、各种成型芯，都是成型制品内、外表面或上、下端面、侧孔、侧凹和螺纹的零件。 ②支承固定零件，包括模座板、固定板、支承板、垫块等，用以固定模具或支承压力。 ③导向零件,包括导柱和导套,用以确定模具或推出机构运动的相对位置。 ④抽芯零件，包括斜销、滑块等,在模具开启时用以抽出活动型芯,使制品脱模。 ⑤推出零件，包括推杆、推管、推块、推件板、推件环、推杆固定板、推板等，用以使制品脱模。注塑模多推广采用标准模架，这种模架是由结构、形式和尺寸都已标准化和系列化的基本零件成套组合而成，其模腔可根据制品形状自行加工。采用标准模架有利于缩短制模周期。 2、作用 定模座板(面板)：它的作用是将前模固定在上面。 流道板（水口板）：它的作用就是在开模时把流道中的料去除。 定模固定板：它的主要作用是和b板一起成型产品。 推板：它的主要作用是在开模时将产品从模具中脱出。 动模固定板：它的主要作用是和a板一起成型产品。 垫板：它的作用是加强a板的强度和固定a板上的一些零件。 垫块：模脚，方铁等。它的作用是让顶板有足够的活动空间。 顶板：它的主要作用是固定顶针并在开模时通过注射机的顶杆推动顶针。 动模座板：下夹板，底板等。它的主要作用是将后模固定在上面。 导柱和导套：它们的主要作用是起导向作用，使前后模可以顺利完成所有的动作。 顶针：它的主要作用是在开模时将产品从推出。 著名的模具弹簧品牌 著名的模具弹簧品牌有Raymond模具弹簧、Raymond氮气弹簧、联合弹簧模具弹簧和SPEC聚氨脂弹簧。Raymond模具弹簧包括JIS（日标）模具弹簧、美标模具弹簧、ISO（国标）模具弹簧等类型。 材料要求（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 塑料模具的工作条件与冷冲模不同，一般须在150°C-200°C下进行工作，除了受到一定压力作用外，还要承受温度影响。现根据塑料成型模具使用条件、加工方法的不同将塑料模具用钢的基本性能要求大致归纳如下： 1、足够的表面硬度和耐磨性 塑料模的硬度通常在50-60HRC以下，经过热处理的模具应有足够的表面硬度，以保证模具有足够的刚度。模具在工作中由于塑料的填充和流动要承受较大的压应力和摩擦力，要求模具保持形状的精度和尺寸精度的稳定性，保证模具有足够的使用寿命。模具的耐磨性取决于钢材的化学成分和热处理硬度，因此提高模具的硬度有利于提高其耐磨性。 2、优良的切削加工性 大多数塑料成型模具，除EMD加工外还需进行一定的切削加工和钳工修配。为延长切削刀具的使用寿命，提高切削性能，减少表面粗糙度，塑料模具用钢的硬度必须适当。 3、良好的抛光性能 高品质的塑料制品，要求型腔表面的粗糙度值小。例如，注塑模型腔表面粗糙度值要求小于Ra0.1～0.25的水平，光学面则要求Ra 4、良好的热稳定性 塑料注射模的零件形状往往比较复杂，淬火后难以加工，因此应尽量选用具有良好的热稳定性的，当模具成型加工经热处理后因线膨胀系数小，热处理变形小，温度差异引起的尺寸变化率小，金相组织和模具尺寸稳定，可减少或不再进行加工，即可保证模具尺寸精度和表面粗糙度要求。 45、50牌号的碳素钢具有一定的强度与耐磨性，经调质处理后多用于模架材料。高碳工具钢、低合金工具钢经过热处理后具有较高的强度和耐磨性，多用于成型零件。但高碳工具钢因其热处理变形大，仅适用于制造尺寸小、形状简单的成型零件。 随着塑料工业的发展，塑料制品的复杂性、精度等要求愈来愈高，对模具材料也提出更高要求。对于制造复杂、精密和耐腐蚀性的塑料模，可采用预硬钢（如PMS）、耐蚀钢（如PCR）和低碳马氏体时效钢（如18Ni-250），均具有较好的切削加工、热处理和抛光性能及较高强度。 此外，在选择材料时还须考虑防止擦伤与胶合，如两表面存在相对运动的情况，则尽量避免选择组织结构相同的材料，特殊状况下可将一面施镀或氮化，使两面具有不同的表面结构。 材料选择（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 1、塑料模的工作条件 由于塑料及塑料成型工业的发展，对塑料的模具的质量要求也越来越高，因而塑料模具的失效问题及其影响因素已成为重要的研究课题。塑料模的主要工作零件是成型零件，如凸模、凹模等，它们构成塑料模的型腔，以成型塑料制件的各种表面并直接与塑料接触，经受压力、温度、摩擦和腐蚀等作用。 2 、塑料模材料失效原因分析 一般模具制造中包括模具设计、选用材料、热处理、机械加工、调试与安装等过程。根据调查表明：模具失效的因素中，模具所使用的材料与热处理是影响使用寿命的主要因素。从全面质量管理的角度出发，不能把影响模具使用寿命的诸因素作为多项式之和来衡量，而应该是多因素的乘积，这样，模具材料与热处理的优劣在整个模具制造过程中就显得特别重要。 从模具失效的普遍现象分析，塑料模具在服役过程中，可产生磨损失效、局部性变形失效和断裂失效。塑料模具的重要失效形式可分为磨损失效、局部塑性变形失效和断裂失效。 3、 塑料模具钢性能要求 随着制造业快速发展，塑料模具是塑料成型加工中不可缺少的工具，在总的模具产量中所占的比例逐年增加，随着高性能塑料的发展和不断生产，塑料制品的种类日益增多，用途不断扩大，制品向精密化、大型化、复杂化发展。成型生产向高速化发展，模具的工作条件也越趋复杂。 1 ）型腔表面的磨损和腐蚀 塑料熔体以一定的压力在模腔内流动，凝固的塑件从模具中脱出，都对模具成型表面造成摩擦，引起磨损。造成塑料模具磨损失效的根本原因就是模具与物料间的摩擦。但磨损的具体形式和磨损过程则与许多因素有关，如模具在工作过程中的压力、温度、物料变形速度和润滑状况等。当塑料模具使用的材料与热处理不合理时，塑料模具的型腔表面硬度低，耐磨性差，其表现为：型腔面因磨损及变形引起的尺寸超差；粗糙度值因拉毛而变高，表面质量恶化。尤其是当使用固态物料进入塑模型腔时，它会加剧型腔面的磨损。加之塑料加工时含有氯、氟等成份受热分解出腐蚀性气体HC1、HF，使塑料模具型腔面产生腐蚀磨损，导致失效。如果在磨损的同时又有磨损损伤，使型腔表面的镀层或其他防护层遭到破坏，则将促进腐蚀过程。两种损伤交叉作用，加速了腐蚀一磨损失效。 2 ）塑性变形失效 塑料模型腔表面受压、受热可引起塑性变形失效，尤其是当小模具在大吨位设备上工作时，更容易产生超负荷塑性变形。塑料模具所采用的材料强度与韧性不足，变形抗力低；塑性变形失效另一原因，主要是模具型腔表面的硬化层过薄，变形抗力不足或工作温度高于回火温度而发生相变软化，而使模具早期失效。 3）断裂 断裂的主要原因是由于结构、温差而产生的结构应力、热应力或因回火不足，在使用温度下，使残余奥氏体转变成马氏体，引起局部体积膨胀，在模具内部产生的组织应力所致。 塑料模具的工作条件与冷冲模不同， 一般须在150℃-200℃下进行工作，除了受到一定压力作用外，还要承受温度影响。同一种模具会有多种失效形式，即使在同一个模具上也可能出现多种损伤。从塑料模的失效形式可知，合理的选用塑料模具材料和热处理是十分重要的，因为它们直接关系到模具的使用寿命。所以，塑料模具用钢应满足以下要求： 1) 耐热性能 随着高速成型机械的出现，塑料制品运行速度加快。由于成型温度在200--350℃之间，如果塑料流动性不好，成形速度又快，会使模具部分成型表面温度在极短时间内超过400℃。为保证模具在使用时的精度及变形微小，模具钢应有较高的耐热性能。 2) 足够耐磨性 随着塑料制品用途的扩大，在塑料中往往需添加玻璃纤维之类的无机材料以增强塑性，由于添加物的加入，使塑料的流动性大大降低，导致模只的磨损，故要求棋具有良好的耐磨性。 3) 优良的切削加工性 大多数塑料成型模具，除电火花加工还需进行一定的切削加工和钳工修配。为延长切削刀具的使用寿命，在切削过程中加工硬化小。为避免模具变形而影响精度，希望加工残余应力能控制在最小限度。 4 ) 良好的热稳定性 塑料注射模的零件形状往往比较复杂，淬火后难以加工，因此应尽量选用具有良好的热稳定性的材料，当模具成型加工经热处理后因线膨胀系数小，热处理变形小，温度差异引起的尺寸变化率小，金相组织和模具尺寸稳定，可减少或不再进行加工，即可保证模具尺寸精度和表面粗糙度要求。 5) 镜面加工性能 型腔表面光滑，成型面要求抛光成镜面，表面粗糙度低于Ra0.4μm，以保证塑料压制件的外观并便于脱模。 6) 热处理性能 在模具失效事故中，因热处理造成的事故一般是52．3%，以致热处理在整个模具制造过程中占有重要的地位，热处理工艺的好坏对模具质量有较大的影响。一般要求热处理变形小，淬火温度范围宽，过热敏感性小，特别是要有较大的淬硬性和淬透性等等。 7 ) 耐腐蚀性 在成形过程中可能放出腐蚀气受热分解出具有腐蚀性的气体，如HC1、HF等腐蚀模具，有时在空气流道口处使模具锈蚀而损坏，故要求模具钢有良好的耐蚀性。 4 、新型塑料模具钢 （PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 一般塑料模具常采用正火态的45钢或40Cr钢经调质制造。硬度要求较高的塑料模具采用CrWMn或Crl2MoV等钢制造。对工作温度较高的塑料模具，可以选择用韧性高的热作模具钢。为了满足塑料型腔对尺寸精度和表面质量的更高要求，新近又研制一系列新型模具钢。 1）渗碳型塑料模具钢 渗碳型塑料模具钢主要用于冷挤压成型型腔复杂的塑料模具，这类钢的含碳量较低，常加元素Cr，同时加入适量Ni、Mo和v，作用是提高淬透性和渗碳能力，为了便于冷挤压成形，这类钢在退火状态须有高的塑性和低的变形抗力，退火硬度≤1 00HBS。在冷挤压成形后进行渗碳和淬火回火处理，表面硬度可达58---62HRC。此类钢国外有专用钢种新型模具钢PTT530、美国的P2和P4等。国内常采用12CrNi3A和12Cr2Ni4A钢、20Cr2Ni4A，耐磨性好，无塌陷及表面剥落现象，模具寿命提高。钢中元素cr，Ni、Mo、V增加渗碳层的硬度和耐磨性及心部的强韧性。 2）预硬型塑料模具钢 这类钢的含碳量为0.3% -O.55%，常用合金元素有Cr、Ni、Mn、v等。为了改善其切削性，加入s、ca等元素．通过近年来研制、引进又发展了几种典型塑料模具钢Y55CrNiMn-MoVS(SMI)是我国研制的含S系易切削塑料模具钢，其特点是预硬态交货硬度为35_40 HRC，有较好的切削加工性，加工后不再热处理，可直接使用。加人Ni固溶强化并增加韧性，加入Mn与S形成易切削相MnS；加入Cr、Mo、V，增加钢的淬透性 8Cr2S钢就足属于易切削精密模具用钢。 3） 时效硬化型塑料模具钢 近年来开发了低钴、无钴、低镍的马氏体时效钢，MASI是一种典型的马氏体时效钢。经8150C固溶处理后，硬度为28—32HRC，叮进行机械加工，再经4800C时效，时效时折出Ni3Mo、Ni3Ti等金属间化合物，使硬度达到48—52 HRC。钢的强韧性高、时效时尺寸变化小、焊补性能好，但钢的价格昂贵、在国内不太受欢迎。 4 ）耐蚀塑料模具钢 以聚氯乙烯(Pvc)及ABS加抗燃树脂为原料的塑料制品，在成形过程中分解产 生腐蚀性气体，会腐蚀模具。因此，要求塑料模具钢具有很好的耐蚀性能。国外常用耐蚀塑模钢有马氏体不锈和析出硬化型不锈钢两类。国外的有如瑞典ASSAB公司的STVAX(4Crl3)和A SSAB一8407等。塑料模具产品（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢）介绍 一种用于压塑、挤塑、注射、吹塑和低发泡成型的组合式塑料模具，它主要包括由凹模组合基板、凹模组件和凹模组合卡板组成的具有可变型腔的凹模，由凸模组合基板、凸模组件、凸模组合卡板、型腔截断组件和侧截组合板组成的具有可变型芯的凸模。模具凸、凹模及辅助成型系统的协调变化。可加工不同形状、不同尺寸的系列塑件。 我们日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。塑料模具技术应用（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 1、近年来，随着塑料工业的飞速发展和通用与工程塑料在强度和精度等方面的不断提高，塑料制品的应用范围也在不断扩大，如：家用电器、仪器仪表，建筑器材，汽车工业、日用五金等众多领域，塑料制品所占的比例正迅猛增加。一个设计合理的塑料件往往能代替多个传统金属件。工业产品和日用产品塑料化的趋势不断上升。 2、模具的一般定义：在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属或非金属材料制出所需形状的零件或制品，这种专用工具统称为模具。 3、注塑过程说明：模具是一种生产塑料制品的工具。它由几组零件部分构成，这个组合内有成型模腔。注塑时，模具装夹在注塑机上，熔融塑料被注入成型模腔内，并在腔内冷却定型，然后上下模分开，经由顶出系统将制品从模腔顶出离开模具，最后模具再闭合进行下一次注塑，整个注塑过程是循环进行的。 4、模具的一般分类：可分为塑胶模具及非塑胶模具：（1）非塑胶模具有：铸造模、锻造模、冲压模、压铸模等。 A．铸造模——水龙头、生铁平台 B．锻造模——汽车身 C．冲压模——计算机面板 D．压铸模——超合金，汽缸体 （2）塑胶模具根据生产工艺和生产产品的不同又分为： A．注射成型模——电视机外壳、键盘按钮（应用最普遍） B．吹气模——饮料瓶 C．压缩成型模——电木开关、科学瓷碗碟 D．转移成型模——集成电路制品 E．挤压成型模——胶水管、塑胶袋 F．热成型模——透明成型包装外壳 G．旋转成型模——软胶洋娃娃玩具 ◆ 注射成型是塑料加工中最普遍采用的方法。该方法适用于全部热塑性塑料和部分热固性塑料，制得的塑料制品数量之大是其它成型方法望尘莫及的，作为注射成型加工的主要工具之一的注塑模具，在质量精度、制造周期以及注射成型过程中的生产效率等方面水平高低，直接影响产品的质量、产量、成本及产品的更新，同时也决定着企业在市场竞争中的反应能力和速度。 ◆注塑模具是由若干块钢板配合各种零件组成的，基本分为： A 成型装置（凹模，凸模） B 定位装置（导柱，导套） C 固定装置（工字板，码模坑） D 冷却系统（运水孔） E 恒温系统（加热管，发热线） F 流道系统（唧咀孔，流道槽，流道孔） G 顶出系统（顶针，顶棍） 5、根据浇注系统型制的不同可将模具分为三类： （1） 大水口模具：流道及浇口在分模线上，与产品在开模时一起脱模，设计最简单，容易加工，成本较低，所以较多人采用大水口系统作业。 （2） 细水口模具：流道及浇口不在分模线上，一般直接在产品上，所以要设计多一组水口分模线，设计较为复杂，加工较困难，一般要视产品要求而选用细水口系统。 （3） 热流道模具：此类模具结构与细水口大体相同，其最大区别是流道处于一个或多个有恒温的热流道板及热唧嘴里，无冷料脱模，流道及浇口直接在产品上，所以流道不需要脱模，此系统又称为无水口系统，可节省原材料，适用于原材料较贵、制品要求较高的情况，设计及加工困难，模具成本较高。 热流道系统，又称热浇道系统，主要由热浇口套，热浇道板，温控电箱构成。我们常见的热流道系统有单点热浇口和多点热浇口二种形式。单点热浇口是用单一热浇口套直接把熔融塑料射入型腔，它适用单一腔单一浇口的塑料模具;多点热浇口是通过热浇道板把熔融料分枝到各分热浇口套中再进入到型腔，它适用于单腔多点入料或多腔模具. 流道系统的优势 （1）无水口料，不需要后加工，使整个成型过程完全自动化，节省工作时间，提高工作效率。 （2）压力损耗小。热浇道温度与注塑机射嘴温度相等， 避免了原料在浇道内的表面冷凝现象，注射压力损耗小。 （3）水口料重复使用会使塑料性能降解，而使用热流道系统没有水口料，可减少原材料的损耗，从而降低产品成本。在型腔中温度及压力均匀，塑件应力小，密度均匀，在较小的注射压力下，较短的成型时间内，注塑出比一般的注塑系统更好的产品。对于透明件、薄件、大型塑件或高要求塑件更能显示其优势，而且能用较小机型生产出较大产品。 （4）热喷嘴采用标准化、系列化设计，配有各种可供选择的喷嘴头，互换性好。独特设计加工的电加热圈，可达到加热温度均匀，使用寿命长。热流道系统配备热流道板、温控器等，设计精巧，种类多样，使用方便，质量稳定可靠。 热流道系统应用的不足之处 （1）整体模具闭合高度加大，因加装热浇道板等，模具整体高度有所增加。 （2）热辐射难以控制，热浇道最大的毛病就是浇道的热量损耗，是一个需要解决的重大课题。 （3）存在热膨胀，热胀冷缩是我们设计时要考虑的问题。 （4）模具制造成本增加，热浇道系统标准配件价格较高，影响热浇道模具的普及。塑料模具设计常用软件 PTC的EMX，Siemens的NX Mold Wizard，CimatronE，Topsoi ld，Delcam Moldmaker，Missler 的Topsolid Mold，Think3的Mold Design，Manusoft的IMOLD，R&B的MoldWorks,Solidworks,Pro-e,UG(后三种主要是产品设计，但是可以做到模具设计集成)等。 塑料模具抛光方法（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 塑料模具补焊常用焊丝 ▲GMT-SKD11 > 0.5 ~ 3.2mm HRC 56~58 焊补冷作钢、五金冲压模、切模、刀具、成型模、工件硬面制作具高硬度、耐磨性及高韧性之氩焊条，焊补前先加温预热，否则易产生龟裂现象。 ▲GMT-63度刀口刃口焊丝> 0.5 ~ 3.2mm HRC 63~55，主要应用于焊拉刀模，热作高硬度具模，热锻总模，热冲模，螺丝模，耐磨耗硬面，高速钢，刀口修复。 ▲GMT-SKD61 > 0.5 ~ 3.2mm HRC 40~43 焊补锌、铝压铸模、具良好之耐热性与耐龟裂性、热气冲模、铝铜热锻模、铝铜压铸模、具良好耐热、耐磨、耐龟裂性。一般热压铸模常有龟甲裂纹状，大部 份是由热应力所引起,亦有因表面氧化或压铸原料之腐蚀所引起，热处理调至适当硬度改善其寿命，硬度太低或太高均不适用。 ▲GMT-hs221锡黄铜焊丝。性能特点：HS221焊丝含少量锡、硅的特殊黄铜焊丝，用于黄铜的气焊及碳弧焊，也广泛用于钎焊铜、钢、铜镍合金等。铜及铜合金焊丝适用的焊接方法有氩弧焊、氧-乙炔焊及碳弧焊。 ▲GMT-hs211力学性能好。铜合金氩弧焊及钢的MIG钎焊用。 ▲GMT-hs201，HS212，HS213，HS214，HS215，HS222，HS225铜焊丝。 ▲GMT- 1100、1050、1070、1080纯铝焊丝。性能特点：用于MIG和TIG焊接的纯铝焊丝。此种焊丝在阳极处理后具有很好的颜色配比性。适用于电力应用，抗蚀性很好，导通性优良。用途：船舶 运动器材 电力 ▲GMT-半镍，纯镍焊丝焊条 ▲GMT- 4043、4047铝硅焊丝。性能特点：用于焊接6***系列母材。对热裂纹的较弱敏感,被用于焊接锻造和铸造材料。用途：船舶、机车、化工、食品、运动器材、模具、家具、容器、集装箱等。 ▲GMT- 5356、5183、5554、5556、5A06铝镁焊丝。性能特点：此种焊丝为焊接5***系列合金以及填充合金化学成分与母材接近的焊接而专门设计的。它在阳极处理后具有良好的抗蚀性和颜色配备性。用途：应用于自行车、铝滑板车等运动器材，机车车厢、 化工压力容器、兵工生产、造船、航空等。 ▲GMT-70N > 0.1 ~ 4.0mm焊丝特性与用途:高硬度钢之接合，锌铝压铸模龟裂、焊合重建、生铁/铸铁焊补。可直接堆焊各种铸铁/生铁材料，也可做为模具龟裂之焊合，使用铸铁焊接时，尽量将电流放低，用短距离的电弧焊接，钢材进行部份之预热，焊接后之加热以及慢慢冷却。 ▲GMT-60E> 0.5 ~ 4.0mm特性与用途:专用焊高拉力钢之接合，硬面制作之打底，龟裂之焊合。 高强度焊丝，含镍铬合金成份高，专业用于防破裂底层焊接、填充打底用，拉力强，并可修补钢材焊后龟裂现象。抗拉强度: 760 N/mm² 廷伸率: 26% ▲GMT-8407-H13 > 0.5 ~ 3.2mm HRC 43~46 制锌、铝、锡等有色合金及铜合金之压铸模，可用作热锻或冲压模。具高韧性、耐磨性及防热熔蚀性佳，抗高温软化，防高温疲劳性良好，可焊补热作冲头、 绞刀、轧刀、切槽刀、剪刀...等做热处理时，需防止脱碳，热工具钢焊后所产生之硬度太高亦发生破裂。 ▲GMT-防爆裂打底焊丝 > 0.5 ~ 2.4mm HB~300 高硬度钢之接合，硬面制作之打底，龟裂之焊合。高强度焊支，含镍铬合金成份高，用于防破裂底层焊接、填充打底，拉力强，并可修补钢材之龟裂焊合重建。 ▲GMT-718 > 0.5 ~ 3.2mm HRC 28~30 大型家电、玩具、通信、电子、运动器材等塑料产品模具钢。塑料射出模、耐热模、抗腐蚀模，切削性、蚀花性良好，研磨后表面光泽性优良，使用寿命长。 预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及等缺陷。 ▲GMT-738 > 0.5 ~ 3.2mm HRC 32~35 半透明及需有表面光泽之塑料产品模具钢，大型模具，产品形状复杂及精度高之塑料模用钢。塑料射出模、耐热模、抗腐蚀模、蚀花性良好，具备优良加工性 能，易切削抛光和电蚀，韧性及耐磨性佳。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及等缺陷。 ▲GMT-P20Ni > 0.5 ~ 3.2mm HRC 30~34 塑料射出模、耐热模（铸铜模）。以焊接裂开敏感性低的合金成份设计，含镍约1%，适合PA、POM、 PS、PE、PP、ABS塑料,具良好之抛光性，焊后无气孔、 裂纹，打磨后有良好之光洁度，经真空脱气，锻造后，预硬至HRC 33度，断面硬度分布均一，模具寿命达300,000以上。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产 生融合不良及等缺陷。 ▲GMT-NAK80 > 0.5 ~ 3.2mm HRC 38~42 塑料射出模、镜面钢。高硬度，镜面效果特佳，放电加工性良好，焊接性能极好，研磨后，光滑如镜，为世界最进步，最优秀塑模钢，加入易削元素，切削加 工容易，具高强韧性及耐磨不变形特性，适合各种透明塑料产品之模具钢。预热温度300~400℃后热温度450~550℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及等缺陷。 ▲GMT-S136 > 0.5 ~ 1.6mm HB~400 塑料射出模，抗腐蚀、渗透性良好。高纯度、高镜面度，抛光性良好，抗锈防酸能力极佳，热处理变型少，适合PVC、PP、EP、PC、PMMA塑料，耐腐蚀及容易加 工之模件及夹具，超镜面耐蚀精密模具，如橡胶模具、照相机部件、透镜、表壳等。 ▲GMT- 皇牌钢> 0.5 ~ 2.4mm HB~200 铁模、鞋模、软钢焊接、易雕刻蚀花, S45C 、S55C 钢材等修补。质地细密、软、易加工、不会有气孔产生，预热温度200~250℃ 后热温度350~450℃。 ▲GMT-BeCu (铍铜) > 0.5 ~ 2.4mm HB~300 高导热的铜合金模具材料，主加元素为铍，其适用于塑料注塑成型模具的内镶件、模芯、压铸冲头、热流道冷却系统、导热嘴、吹塑模具的整体型腔、磨耗板等。 钨铜材料则应用在电阻焊、电火花、电子封装以及精密机械设备等。 ▲GMT-CU(氩焊铜) > 0.5 ~ 2.4mm HB~200 此焊支用途广泛，可焊补电解片、铜合金、钢、青铜、生铁、一般铜件之焊补。机械性能良好，可用于铜合金之焊接修补，也可用于焊接钢和生铁、铁的接合。 ▲GMT-油钢焊丝 > 0.5 ~ 3.2mm HRC 52~57 冲裁模、量规、拉模、穿孔冲头、可广泛使用在五金冷冲压，手饰压花模等，通用特殊工具钢、耐磨、油冷。 ▲GMT-Cr钢焊丝 > 0.5 ~ 3.2mm HRC 55~57 冲裁模、冷作成型模、冷拉模、冲头、高硬度、高轫性、线切割性良好。焊补前先加温预热，焊补后请做后热动作。 ▲GMT-MA-1G > 1.6~2.4mm，超镜面焊丝，主要应用于军工产品或要求极高的产品。硬度HRC 48~50 马氏体时效钢系,铝压铸模,低压铸造模,锻造模,冲裁模,注塑模的堆焊。特殊硬化高韧度合金,非常适用于铝重力压铸模、浇 口、延长使用寿命的2~3倍,可制作非常精密之模具、超镜面（浇口补焊,使用不易热疲劳裂痕）。 ▲GMT-高速钢焊丝(SKH9) > 1.2~1.6mm HRC 61~63 高速钢,耐用性为普通高速钢的1.5~3倍，适用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加工材料的刀具、焊补拉刀、热作高硬度工具、模具、 热锻总模、热冲模、螺丝模、耐磨耗硬面、高速度钢、冲具、刀具、电子零件、螺纹滚模、牙板、钻滚轮、滚字模、压缩机叶片及各种模具机械零件等 ...。经过欧洲工业水准严格品质管制,高含碳量,成份优 良材料内部组织均匀,硬度稳定,而且耐磨性、韧性、耐高温等 ...。特性皆比一般同等级之材料为佳。 ▲GMT-氮化零件焊补焊丝> 0.8 ~ 2.4mm HB~300 适用于氮化后模具，零件表面修补。机械抛光（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。化学抛光 化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。化学抛光得到的表面粗糙度一般为数10μm。电解抛光 电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。与化学抛光相比，可以消除阴极反应的影响，效果较好。电化学抛光过程分为两步： （1）宏观整平 溶解产物向电解液中扩散，材料表面几何粗糙下降，Ra>1μm。 （2）微光平整 阳极极化，表面光亮度提高，Ra超声波抛光 将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作用，使磨料在工件表面磨削抛光。超声波加工宏观力小，不会引起工件变形，但工装制作和安装较困难。超声波加工可以与化学或电化学方法结合。在溶液腐蚀、电解的基础上，再施加超声波振动搅拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化。流体抛光 流体抛光是依靠高速流动的液体及其携带的磨粒冲刷工件表面达到抛光的目的。常用方法有：磨料喷射加工、液体喷射加工、流体动力研磨等。流体动力研磨是由液压驱动，使携带磨粒的液体介质高速往复流过工件表面。介质主要采用在较低压力下流过性好的特殊化合物（聚合物状物质）并掺上磨料制成，磨料可采用碳化硅粉末。磁研磨抛光 磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削加工。这种方法加工效率高，质量好，加工条件容易控制，工作条件好。采用合适的磨料，表面粗糙度可以达到Ra0.1μm。 2 机械抛光基本方法 在塑料模具加工中所说的抛光与其他行业中所要求的表面抛光有很大的不同，严格来说，模具的抛光应该称为镜面加工。它不仅对抛光本身有很高的要求并且对表面平整度、光滑度以及几何精确度也有很高的标准。表面抛光一般只要求获得光亮的表面即可。镜面加工的标准分为四级：AO=Ra0.008μm，A1=Ra0.016μm，A3=Ra0.032μm，A4=Ra0.063μm，由于电解抛光、流体抛光等方法很难精确控制零件的几何精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以精密模具的镜面加工还是以机械抛光为主。机械抛光基本程序 要想获得高质量的抛光效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。 抛光过程（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） 塑料模具抛光基本程序 要想获得高质量的抛光效果，最重要的是要具备有 高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。 塑料模具抛光的一般过程如下： 1、精抛 精抛主要使用钻石研磨膏。若用抛光布轮混合钻石研磨粉或研磨膏进行研磨的话，则通常的研磨顺序是9μm（#1800）~ 6μm（#3000）~3μm（#8000）。9μm的钻石研磨膏和抛光布轮可用来去除#1200和#1500号砂纸留下的发状磨痕。接着用粘毡和钻石研磨膏进行抛光，顺序为1μm（#14000）~ 1/2μm（#60000）~1/4μm（#100000）。 精度要求在1μm以上（包括1μm）的抛光工艺在模具加工车间中一个清洁的抛光室内即可进行。若进行更加精密的抛光则必需一个绝对洁净的空间。灰尘、烟雾，头皮屑和口水沫都有可能报废数个小时工作后得到的高精密抛光表面。 2、粗抛 经铣、电火花、磨等工艺后的表面可以选择转速在35 000—40 000 rpm的旋转表面抛光机或超声波研磨机进行抛光。常用的方法有利用直径Φ3mm、WA # 400的轮子去除白色电火花层。然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。一般的使用顺序为#180 ~ #240 ~ #320 ~ #400 ~ #600 ~ #800 ~ #1000。许多模具制造商为了节约时间而选择从#400开始。 3、半精抛 半精抛主要使用砂纸和煤油。砂纸的号数依次为：#400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~ #1500。实际上#1500砂纸只用适于淬硬的模具钢（52HRC以上），而不适用于预硬钢，因为这样可能会导致预硬钢件表面烧伤。（PTT530 超镜面、高硬度、耐腐蚀、新型塑料模具钢） |
