| 材质 | 碳钢 |
|---|---|
| 产地 | 新乡 |
| 是否进口 | 是 |
| 品牌 | 华豫滤器 |
| 加工定制 | 是 |
一、项目背景
随着世界汽车工业和公路交通运输业的快速发展，对各种轮胎的需求量日益增加。目前，世界轮胎的年销量达十几亿条。为了确保安全，每辆汽车平均行驶3万到5万公里就须更换一次轮胎，如此一来，造成了世界轮胎年报废量高达十几亿条，1700多万吨的状况。
废旧轮胎属于不熔或难熔的高分弹性材料，它们的大分子分解到不影响土壤中植物生长的程度需要数百年。越积越多的废旧轮胎长期露天堆放，不仅占用大量土地，而且极易滋生蚊虫传播疾病（登革热等），严重恶化自然环境、破坏植物植被、严重危及地球生态环境。并可能引发火灾，威胁人们的生命及财产安全，被称之为“黑色污染”。在一些地区，废旧轮胎被用做燃，严重的污染使周围寸草不生。填埋、燃烧等处理固体废弃物的方法对废旧轮胎都不适用。
随着全世界对环境保护的意识不断地增强，对废旧轮胎回收处理，再生利用的问题越来越引起社会各界的关注。对废旧轮胎的无害化、资源化处理技术的研究已成为环保界和资源界面临的一个重要课题。我们新乡市利菲尔特滤器股份有限公司新开发的废旧轮胎炼油设备，将废旧轮胎经过催化裂解技术，生成工业燃油、粉状炭黑以及废钢丝。这一项高新科技的回收技术，创造出良好的经济效益和社会效益，从而成为世界能源再生方面一项重大发现。
在很多国废轮胎都是免费的，甚至有的国每处理一个轮胎政府还给予2-3美元的补助。例如：加拿大，澳大利亚，委内瑞拉等。非洲很多国废轮胎到处堆放，无人看管，使用者只需要收集一下运走就可以使用。马来西亚则采取由国统一在国内回收废旧轮胎，免费向利用企业提供，并规定凡利用废旧轮胎生产的产品，一律实行免税鼓励政策。而且石油做为一种不可生资源，近几年世界油价却在一直攀升。所以废物再生是未来的大势所趋。
裂解（英语：Pyrolysis），或称热解、热裂、热裂解、高温裂解，指无氧气存在下，有机物质的高温分解反应，是能将一种样品（主要指高分子化合物）转变成另外几种物质（主要指低分子化合物）的化学过程。
废轮胎炼油设备是通过高温裂解加热分解成油气，不可冷凝气体和生物炭的流程，之后油气再通过冷却系统冷却成液化油，不可冷凝的可燃性气体可以直接回收利用于反应釜的加热，多余气体也可以用于加热其他系统，例如过滤，燃烧器等
| 项目 | 详情 | |
| 输入原 料 | 废轮胎、废橡胶、医疗垃圾、城市 | |
| 最终产品 | 油、炭黑、钢丝、可燃气体 | |
| 型号 | 反应釜尺寸 | 产能 |
| HJA-3 | 3 吨/天 | |
| HJA-7 | 6 吨/天 | |
| HJA-8 | 8 吨/天 | |
| HJA-10 | 10 吨/天 | |
| HJA-12 | 12 吨/天 | |
| 反应釜材质 | Q345R/Q245R/310S++锅炉板/不锈钢 | |
| 厚度 | 14 毫米/16 毫米/18 毫米 | |
| 重量 | 15吨-35吨 | |
| 功率 | 平均15千瓦/时 | |
| 冷却类型 | 循环水冷却 | |
| 所需面积 | 450-600平方米（宽：15米，长：30米-35米） | |
| 所需工人 | 3-4工人 | |
| 油密度 | 0.89g/cm3 | |
| 燃烧值 | 44.30KJ/KG | |
| 备注: | 可定制小型号试生产设备：100-500千克设备、1吨设备等 | |
1.进料，需要1-2小时，1.4米以下的轮胎可以直接整胎进料，大轮胎需要先切割再进料；
2.加热，需要10个小时左右，一般加热到2个小时的时候就会有油气产生；
3.冷却，油气经过冷却系统冷凝成油；
4.尾气回收利用，在加热裂解的过程中，除了油气，也会有部分的可燃但是不可冷凝气体产生，我们称之为“尾气”，这个气体可以直接回收用于加热裂解反应釜，以节省；
5.炭黑和钢丝排渣，等裂解流程结束，油气出完，需要把反应釜内部残留物质排出来，进行新的裂解流程，这些残留物质主要包括用于制作轮胎的炭黑的钢丝。
1. 裂解油
1） 可以直接代替燃油用于工业或者锅炉加热，例如，水泥厂，钢铁厂，玻璃厂，等；
2） 可以精炼成柴油用于柴油和发电厂，农用机械等。
注：轮胎直接裂解出来的油是毛油，可以直接作为工业燃油使用，如需精炼柴油，另外需要一套精炼设备。
裂解油用途
2. 炭黑
1） 可以压球燃烧用于工业加热，其燃烧热值与炭相当，可以直接代替炭使用；
2） 可以墨粉精炼成不同标准，用于油漆颜料，橡胶制品等的添加剂。
炭黑用途
3. 钢丝
1） 卖到废物回收站
2） 直接卖到钢铁冶炼厂，重新冶炼
六、利润分析 （以10吨废旧轮胎炼油设备为例）
| 运行成本/天 | |
| 废旧轮胎 | 10吨 * 400元/吨 = 4000元 |
| 加热燃 | 1）：0.4吨 * 400元/吨 = 160元 |
| 电耗 | 15Kw/h |
| 水耗 | 水是循环利用的，几乎没有消耗 |
| 工人 | 2人轮班倒 |
| 收益/天 | |
| 燃油 | 4.5吨 * 2500元/吨 = 11250元 |
| 炭黑 | 3吨：1）直接卖， *500元/吨 = 1500元 |
| 钢丝 | 1.5吨 * 1200元/吨 = 1800元 |
| 利润/天（按照烧燃油和炭黑直接卖来算） | 9500元/天 |
技术参数
| 序号 | 名称 | 规格（mm） | 数量 |

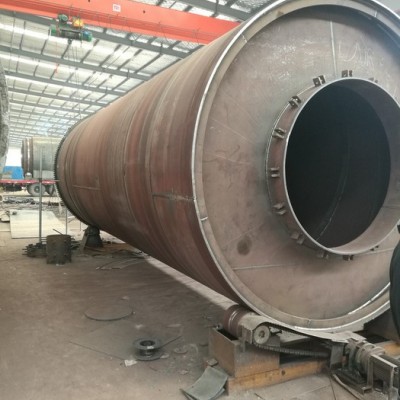

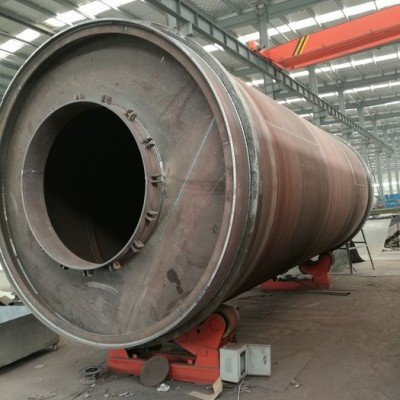

| 1 | 主炉 | ₵2600*6600*16 | 1台 |
| 2 | 分气包 | ₵1000*2000*6 | 1套 |
| 3 | 夹套式阻尼管 | ₵1200*1500*6 | 1套 |
| 4 | 箱式冷却器 | 6000*2400*4 | 1套 |
| 5 | 集油罐 | ₵1500*3400*4 | 1套 |
| 6 | 水封 | ₵800*2000*4 | 1套 |
| 7 | 燃烧装置 | 废气燃烧 | 1套 |
| 8 | 强力雾化除尘塔 | ₵1000*4500 | 1套 |
| 9 | 风机 | Y5-47-5C | 1台 |
| 10 | 烟囱 | ₵325*9000 | 1台 |
| 11 | 热水循环管路泵 | ISG40-160 | 1台 |
| 12 | 鼓风机 | CZR 250W | 3台 |
| 13 | 齿轮泵 | KCB-83.3 | 1台 |
| 14 | 循环水泵 | IS100-80-125 | 1台 |
| 15 | 控制柜 | 立式 | 1台 |
| 16 | 提升机 |
| 1台 |
| 17 | 螺旋出渣机 |
| 1台 |
| 18 | 炭黑储存罐 | ₵1500*2000*5 | 1套 |
| 19 | 废气装置 | 二次回燃 | 1套 |
| 20 | 燃烧室 | 配套二次回燃 |
|
| 21 | 其他配件 | 安装所需 | 1套 |
应用领域
1、冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
2、石化：炼油、化工生产过程中的产品及中间产品的分离及回收，油田注井水及天然气除颗粒过滤。
3、纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水。
4、电子及制药：反渗透水、去离子水的予处理过滤，洗净液及葡萄糖的前处理过滤。
5、火电及核电：气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化，给水泵、风机及除尘系统的净化。
6、机械加工设备：造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化，烟草加工设备及喷涂设备的粉尘回收过滤。
7、铁路内燃机及发电机：润滑油及机油的过滤。
8、汽车发动机及工程机械：内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
9、各种举升、搬运作业：起重、装载等工程机械到消防、维修、搬运等特种车辆，船舶的起货机、起锚机，高炉、炼钢设备，船闸，船门的启闭装置，剧场的升降乐池和升降舞台，各种自动输送线等。
10、各种需要作用力的推、挤、压、剪、切、挖掘等作业装置：液压机，金属材料的压铸、成型、轧制、压延、拉伸、剪切设备，塑料注塑成型机、塑料挤出机等化工机械，拖拉机、收割机以及其它砍伐、采掘用的农林机械，隧道、矿井和地面的挖掘设备，各种船舶的舵机等。
