电流 | 直流 |
---|---|
用途 | 焊接 |
作用对象 | 塑料 |
作用原理 | 逆变 |
品牌 | 亿信 |
型号 | YX-20KHZ |
一、 超声波焊接原理及工艺
超声波焊接是熔接热塑性塑料制品焊接、铆接、点焊以及金属件与塑料件间的镶嵌和压边工艺的高科技技术, 陶汰了落后的用化学有机熔点剂粘贴的工艺,具有能耗低、效率高、不变形、无污染、焊接牢固、操作方便等特点。各种热塑性胶件均可使用超声波熔接处理,而不需要加溶剂,粘接剂或其他辅助品.其优点是增加多倍生产率、降低成本,提高产品质量及生产安全
超声波塑胶焊接原理是由发生器产生20KHZ(或15KHZ)的高压、高频信号、通过换能系统,把信号转换为高频机械振动,加于塑料制品工件上,通过工件表面及内在分子间的磨擦而使传处到接口的温度升高,当温度达到此工件本身的熔点时,工件接口迅速溶化,继而填充于接口间的空隙,当振动停止,工件同时在一定的压力下冷却定形,便达成**的焊接.

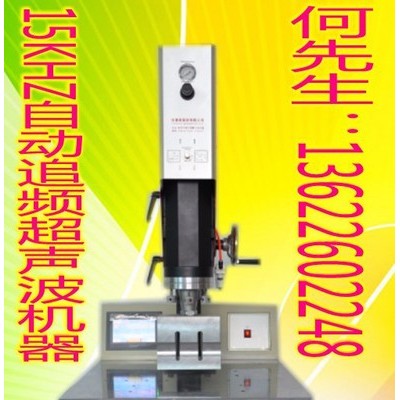

二、电脑主机特性:自动追频系列超声波焊接机
超声波焊接机开机自动搜索振子及焊头谐振频率,检测系统电源,焊头频率范围检测,按键是否失灵。确认**工作频点,存储记忆**判断焊头电流是否过高。确认正常后自动解除各部位启动按键锁,否则设备不能正常启动。
塑焊机四大特点:
1、自动追频:智能化频率控制系统,免去手动调频之不便,音波过载自动检测,自动调节到**频带,时实跟踪**谐振点,机器运行更稳定,振动组温度保持**点,焊头温度升高跟随的频率变化,机器自动进行调整。
2、无极振幅:无级振幅控制,以5%递增,大小胶件均能**焊接 ,有效减少激穿,烫伤等不良品.
3、内含三种模式:时间模式**的时间控制,无时间差**时间为9.999秒,可达1ms递增减(千分之一秒)。深度模式,内置光栅尺,精度达0.01mm,可设置熔接距离,有效避免气压大小,市电不稳定,胶件高低误差,等对最终焊接的影响。功率模式,焊接达到设定的功率结束发波
4、4.3寸触摸屏显示,数字式输入比老款拨码式操作更简单更**,计数器可输入初始值,方便计数记忆。中英文界面操作(可选择)方便外商采购。
三项智能保护:
1.模具电流过高保护。2.频率偏移保护。3.总输出过大保护。为机器保架护航。
选择电脑型自动追频超声波焊接机七大理由
1、熔接精度更高,深度模式的研发,的使用在熔接精度上是一次新的突破。
2、适用焊头范围更广,宽频带设计,谐振频带20K设备从19.600KHZ至20.200KHZ,推荐**工作点为19.900KHZ,15K设备从14.600KHZ至15.200KHZ推荐**工作点为14.900KHZ,共计600HZ带宽适用于各种厂家及新旧焊头。
3、操作更简单,更换焊头,焊头固定牢固后重新启动电源,设备会自动检测跟踪新焊头的频点。异常自动停机,降低产品不良率,防止机器损坏。
4、焊接记录:能储存300多条产品焊接的具体参数,供随时查看焊接效果。
5、能量上线下线可设置报警,降低不良率。
6、机器故障自动检测,作出相关提示,方便维修。
7、双启动模式,更安全。
三、焊机机架特点:
1、新式單立柱升降機身,操作輕鬆方便,強度高
2、精密機械限位微調,精度高
3、採用焊頭中心限位結構,確保焊頭限位不偏移
4、線性滑軌,確保焊頭長期高精度焊接運動
5、四點式調式結構,調模方便快捷
6、數字式高精度動力觸發功能,焊接穩定性大幅度提高
7、進口原裝壓電陶瓷換能器,輸出強勁穩定
8、進口鋼變幅器,持久耐用
9、調頻率自動补嘗電路
10、全套進口台灣優質元件,品質優良
11、具備國際先進時間焊,深度焊,崩陷焊三種焊接模式,更適合全高精密度焊接需求。
四、焊机技术参数
型 號 | YX-1526W |
輸出功率 | 2600W |
頻率 | 15KHZ |
輸入電壓 | 220V |
焊頭行程 | 75-100mm |
振頭冷確系統 | 风冷 |
振荡系统 | 线路 |
输出时间 | 0.01-9.99S |
气压 | 1-7Bar |
焊接面积 | Ø180 |
使用压缩机 | 1HP |
主机尺寸 | 580*460*1230 |
净 重 | 85KG |
五、适用范围:
玩具类:遥控车船、水枪、游乐器等等。
家电业:洗衣机平衡环、电脑、蒸气熨斗等。
文具业:铅笔盒、PP文件夹、笔架等。
交通器行业:前车灯、后车灯、汽车滤清器等。
电机业:开关插头、整流器、蓄电池等。
电子业:录影带壳、录影带盘、色带等。
食品业:保温瓶、保温环、餐盒等。
其它行业:圣诞饰品、塑胶打火机、水口塑料切料、切料机、粘口等。
附注:
◆交付方式:东莞、深圳、惠州地区送货至客户所在地,其他地区需支付少量运费。
◆培训计划:免费培训直至使用技术员完全掌握
◆保 修 期:免费一年
◆安 装:仅需电源插座及气管
地址:东莞市樟木头镇恒鑫科技园《亿信超声波公司》
售后服务:所有设备均一年内免费保修,随通知随安排24H小时内到位.有专人进行售后服务及跟踪。我司负责运输设备,珠三角内送货上门.外省使用货运运输.木箱包装,设备及模具均调试OK,折箱即可使用
