| 硬度（邵氏A） | 40 |
|---|---|
| 重量混合比 | 1：1 |
| 动力粘度 (mPa.s) | 12000±2000 |
| 密度( g/cm 3 ) | 1.15 |
| 操作时间25℃ (min) | 25±10 |
| 初步固化时间 (h) | 3-5 |
| 抗拉伸强度(MPa ) | ≥7.5 |
| 抗撕裂强度 (kN/m) | ≥28±2 |
| 断裂伸长率(%) | ≥420 |
| 线收缩率(%) | ≤0.1 |
| 保质期 | 12个月 |
| 材质 | 硅胶 |
| 产地 | 广东 |
| 产品等级 | 优 |
| 产品认证 | CCC |
| 厂家 | 红叶硅胶 |
| 类别 | 液体硅胶 |
| 类型 | 高精密型 |
| 外观 | 流动性 |
| 形状 | 液体 |
| 颜色 | 半透明 |
| 用途 | 硅胶模具 硅胶真空袋 |
| 执行标准 | SGS |
| 品牌 | 红叶 |
| 型号 | HY-E640 |
| 加工定制 | 是 |
| 基料 | 橡胶型密封胶 |
衡水玻璃钢制品模具胶红叶HY-T642
基本信息型号：HY-T642
品牌：红叶硅胶
用途：玻璃钢模具
使用方式：手刷或喷涂
产品用途：硅胶模
生产企业：生产厂家产品
英文名称：AB胶
是否进口：否
产品等级：食品级
规格：桶装
形状：液体
原产地：深圳
衡水玻璃钢制品模具胶红叶HY-T642简介：

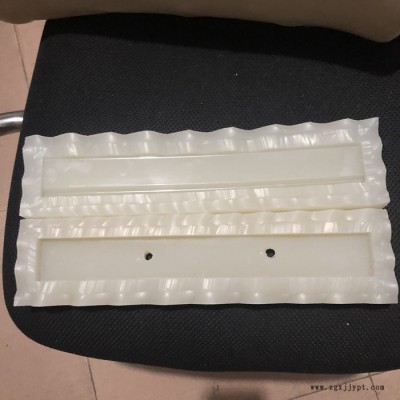

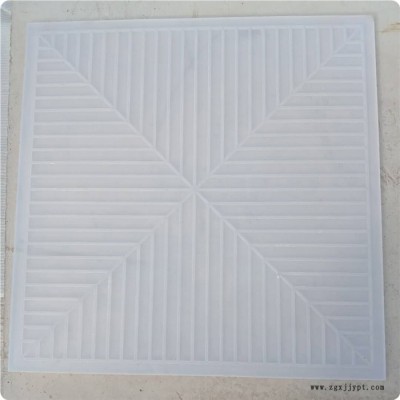

本产品为加成型环保液体硅胶材料，对环境无污染，消除材料生产时对人体的危害；耐高温可达220℃，可承受较高的制品放热而不产生影响、不易损坏；本产品的抗撕裂性能较高，制作玻璃钢制品硅胶模具时，添加表面毡、短切毡，可进一步提高产品的抗撕拉性能，增加产品使用寿命；操作时非常便捷，气泡少，刷胶后，可快速表干，进行二层、三层的涂刷。目前在玻璃钢制品、复合型材料领域应用非常广泛。
衡水玻璃钢制品模具胶红叶HY-T642应用：
本商品为合适刷模或者灌注成型技术的双组份高通明、高强度、高抗撕液体硅橡胶.主要用于注塑成型技术、游艇模具制作、快艇模具制作、船模具制作、汽车外壳、复合型材料复模等成品。
衡水玻璃钢制品模具胶红叶HY-T642特点：
1.高抗撕裂，复模次数多，使用寿命长；
2.耐温-50至220℃，范围内可正常持续使用；
3.低线收缩率（≤0.1%），可原型复制造型复杂工件/产品；
4.低粘度、流动性好，便于自排泡；
5.可室温固化也可加温固化，操作方便。
衡水玻璃钢制品模具胶红叶HY-T642参数参考
| 产品特性 | 参数值 |
| 外观 | 半透明流动性液体 |
| 硬度 A° | 42±2 |
| 粘度 mPa.s | 8150±1000 |
| 混合比 % | 1:1 |
| 密度 g/cm3 | 1.119 |
| 抗撕裂 kN/m | 19.25±2 |
| 抗撕拉 mPa | 7.37±0.5 |
| 延长伸长率 % | 435 |
| 线收缩率 % | 0.1% |
| 操作时间 min | 25-49 |
| 固化时间 h | 1-4 |
| 以上性能数据均在25℃，相对湿度55%固化1天后所测。本公司对测试条件不同或产品改进造成的数据不同不承担相关责任。 | |
衡水玻璃钢制品模具胶红叶HY-T642使用方法：
??1、混合：ａ组份(基胶)与b组份(固化剂)按重量比例进行混合，混合可以手动或使用设备。
??2、脱泡：混合后的胶料在灌模前应进行脱泡。少量使用时可在真空干燥器内进行，在真空下，胶料体积会发泡可4～5倍，因此，脱泡的容器体积应比胶料体积大4～5倍，几分钟后胶体积恢复正常，当表面没有气泡逸出时（约10分钟）即完成脱泡工序。
??3、表面处理：胶料要接触的模具表面或需灌封的材料表面可用液体石蜡等作为脱模剂。
4、硫化和脱模：混合脱泡后的胶料置于120±5℃烘30分钟固化，60～70℃烘2～3小时固化，室温固化时间为24小时，固化的温度和时间可根据工艺条件而定。
衡水玻璃钢制品模具胶红叶HY-T642度全部能够依据客户需求进行调整。
阐明：典型数据不能够直接作为出产时运用,具体的阐明请联络我公司。
包装：A/B系列规范包装为5公斤/桶和25公斤/桶
其它用处：本系列商品还能够用于出产其它与食物触摸的硅橡胶成品.
衡水玻璃钢制品模具胶红叶HY-T642
021-80107851
