SKD61顶针司筒扁顶针托针顶杆推管镶针订做|模具配件直销东

产品价格2.00元/支

产品品牌未填

最小起订≥20 支

供货总量1000 支

发货期限自买家付款之日起 天内发货

浏览次数877

企业旺铺https://www.zgxjjypt.com/com/dgzhuochangjm88/

更新日期2022-09-06 20:00

企业主推产品

诚信档案

东莞市卓昌精密模具配件有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 东莞市卓昌精密模具配件有限公司

企业名片

东莞市卓昌精密模具配件有限公司

联 系  人:邓智波(先生) 总经理

联系固话:13686083098

联系地址:中国广东省东莞市长安镇厦岗社区新业北街7号一楼102号

【友情提示】:来电请说明在橡塑行业网看到我们的,谢谢!

商品信息

基本参数

品牌:

未填

所在地:

广东 东莞市

起订:

≥20 支

供货总量:

1000 支

有效期至:

长期有效

加工定制:

类型:

模具紧固件
详细说明
加工定制
类型 模具紧固件
适用模具类型 橡胶模
产品别名 非标顶针
品牌 长安卓昌
型号 SKD61

** 可按客户要求加工定制

********************************************************************************************************************************************************************************************************************************************************

 ****************************************************************************************************************************************************************************************************************************************************





亲们您好,我们是厂家专业定做非标司筒顶针,扁顶针,顶杆,镶针等塑胶模具配件的厂家,需要请先咨询我,把您需要的定做的图纸或者样品给我们确认,告诉我们您想要做的需要用什么材料,我们才好给您报价的哦,所以,下单前请与我们沟通,以保证您买到的是您想要的东西,谢谢支持与合作。


模具配件 扁顶针 顶针 司筒 双托顶针 非标可定做!
有65MN SKD-61的材质 具体规格,可与本店客服联系,谢谢合作!





扁顶针


托针

镶针

司筒


冲针

圆棒

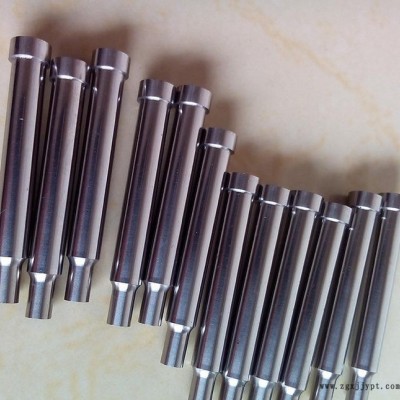

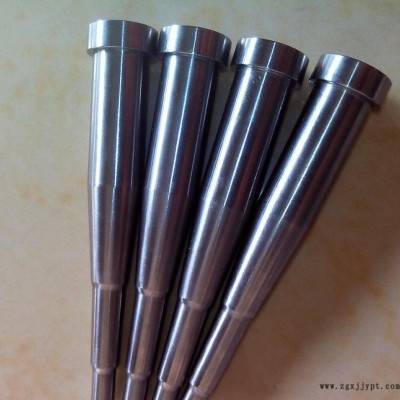

顶针是塑胶模具配件,用于塑胶模具中。
顶针亦可叫推杆、镶针、中针、托针等,有时候车床用的**也被叫做顶针。顶针的用途:
  1)在塑胶模具中,将产品从模具上分离下来,也是**的;
  2)硬质合金顶针如钨钢顶针等,则可以用来通较长较细的孔;
  3)顶针也叫**那是装配在车床或磨床上,用来支持工件并使工件围绕它转动的头部圆锥形金属圆棒,但是与塑胶模具配件的顶针是完全不一样的东西;
  4)塑胶模具顶针也可用于模具里面,它可以起到稳固作用,被叫做镶针。
  塑胶模具顶针的种类有:扁顶针、圆顶针、托针、标准顶针、非标准顶针等
  塑胶模具顶针的材质有SKH51、SKD61、SKD11、65Mn等
  SKH51顶针韧性较SKD61较优;SKD61顶针可以耐1600℃高温,SKD61顶针表面氮化处理后可以很好的提高顶针的耐磨性,65Mn的顶针因为其品质较差,品质较脆容易断,大部分塑胶模具已不装配和
使用65Mn材质的顶针。
  车床、磨床顶针的标准型号:
  固定顶针的标准是GB/T9204.1-1988,回转顶针的标准是JB/T3580-1998
  顶针及配套塑料模具的设计标准
  1.顶针小于3㎜的要用两节顶针。
  2.用杆顶出的顶块,要求杆镶入顶块8㎜。顶块必须有导套,导套要有固定
  3.碰到小顶块不能用螺丝固定的,请设计用销子定位
  4.顶片的R角一定要设计   5.在模具既可以用顶片也可以用顶针脱模的情况下,优先考虑顶针。
  6.顶针的透刀剩20-25㎜。
  7.顶针板的左右间隙透刀0.5㎜。
  8.顶针板必须有下导柱和垃圾钉。
  9.顶针板复位尽量优先考虑顶出配件,(除客户要求弹簧 )
  10.顶出尽量采用大一点的顶针(受力和寿命) 。
  11.能用斜气使产品自动脱的前提下,尽量避免用气顶。
  12.型芯、型腔气门要设计同心(尤其透明产品)。
  13.模具设计仔细计算顶出距离,避免导致顶出行程不足。
  14.没有原样的产品要认真仔细的考虑顶出位置和顶出方式。
  15.油缸顶出的模具要将油缸放顶针板上。
  16.气门安装要从下往上拆卸的。
  17.推管里芯子尽量不要螺丝固定,必须用压板固定。
  18.斜面上的顶针,顶针台阶设计成长巴形,避免D字形加工不便。
  19.斜顶滑脚的固定螺丝下的板设计穿,拆卸方便
  20.复位杆对面位置要设计垫块镶入。(加工方便,耐碰)
  21.300㎜以下的模具顶出孔设计¢45mm;大于300㎜的模具设计¢60mm(大模具看情况)。
  22.400㎜以上的模具顶出孔要5个以上。
  23.气顶在斜面上的用D字形气顶。
  24.斜顶和方小直顶块4角要成R角(减少摩擦)。
  25.脱料板能设计成顶圈式的尽量设计成顶圈式的。
