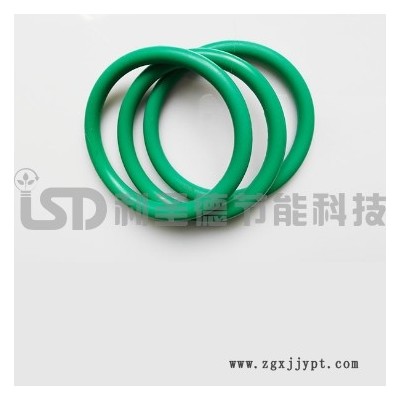

长沙水泵厂150R-35卧式单级单吸离心泵热水泵配件密封圈

R型热水循环泵

       R型热水循环泵概述：R型热水循环泵系单级单吸和两级单吸悬臂式离心泵，适用于冶金、电站，化工等部门，用于输送250℃以下不含固体颗粒的高压热水之用。被输送热水 高温度为250℃，泵进口压力应不大于3MPa。

       R型热水泵-产品特点：

       R 型热水循环泵主要由泵体、叶轮、轴、冷却室、泵体支架、悬架、密封部件、密封环等组成，泵进口为水平轴向，出口垂直向上。叶轮经过静平衡校验，用叶轮螺母与轴套一起固定在轴上，泵轴由一对单列向心推力球轴承和一只单列向心球轴承(或单列向心圆柱滚子轴承)支承在悬架上，泵体与冷却室及悬架用螺栓联接，泵通过弹性联轴器由电机直接驱动，从传动端看，泵为顺时针方向旋转。泵的密封采用浮动密封环密封，或采用耐高温高压机械密封;泵的轴向力由单列向心推力球轴承承受，有的泵采用带背叶片的叶轮平衡轴向推力;浮动环密封部件和悬架部件均设有冷却室，外接冷却水量为0.3～0.6m³/h，压力0.1～0.2MPa。

       R型热水循环泵参数：

流量Q：14.4~416m3/s

扬程H：34~80m

R型热水循环泵型号：

100R－37A

100－表示进口直径为100mm

R－表示热水循环泵

37－表示泵设计扬程为37m

A－表示叶轮外径改变

      R型热水循环泵结构型式：

泵为单级单吸和两级单吸悬臂式，用浮动环密封，轴承为滚动轴承和球轴承，采用稀油润滑。

      R型热水循环泵旋转方向：

从电机端看，泵为逆时针方向旋转。

     R型热水循环泵主要零件材质：

按不同的压力，主要零部件的材质有：Ⅰ类：QT500-7；Ⅱ类：ZG230-450；Ⅲ类：ZG3Cr13。
