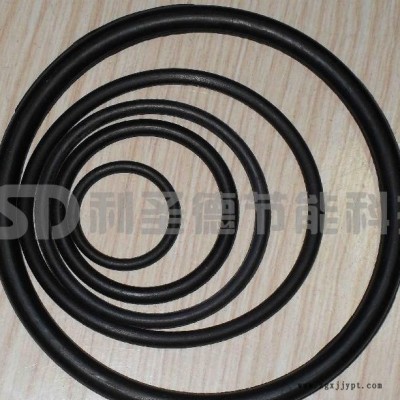

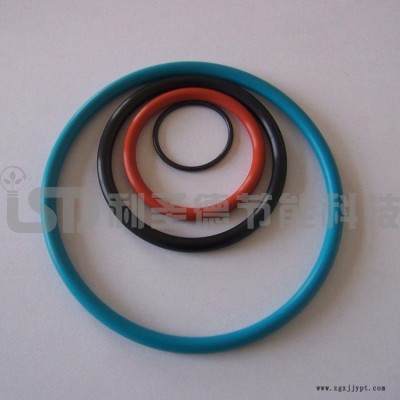

长沙水泵厂D155-67×4卧式多级泵单吸离心泵配件密封圈

D型多级泵产品简介

一、产品概述

      D型系列多级离心泵为多级单吸分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。本型号水泵扬程为13至650米，流量为6.3至300立方米每小时。液体极限温度不超过80度。

二、适用范围

      广泛运用于工业、城市给排水、高层建筑加压、园林、消防、远程送水、采暖、浴室等冷暖水循环增加及设备配套等，尤其适用于小型锅炉给水。

      按其使用范围主要分为以下几个类型：

D型：用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适合于矿山、工厂和城市给排水工程之用。

DF型：用于输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构及确定电机的容量等。

DY型：用于输送不含固体颗粒、温度为-20℃~105℃、粘度小于120厘泊的油类或石油产品。

MD型：用于输送颗粒含量≤1.5%，粒度≤0.5mm，温度为-20~80℃的中性矿井水及其他类似的污水。

三、技术参数

流量：6.3-300m3/h

扬程：13-650m

功率：2.2-400kw

转速：1450-2950r/min

口径：φ50-200

温度范围：≤105℃

工作压力：≤3.0Mpa

四、型号意义

D(DF、DY、MD)600-60×6

D    ---- 表示多级清水离心泵

DF  ---- 表示耐腐多级离心泵

DY  ---- 表示多级离心油泵

MD ---- 表示耐磨多级离心泵

600 ---- 表示设计点流量为600m3/h

60   ---- 表示设计点单级扬程为60m

6     ---- 表示级数为6级

150D30×7

150---- 表示泵吸入口直径为150mm

D   ---- 表示多级离心清水泵

30  ---- 表示泵设计点单级扬程为30m

7    ----表示级数为7级

五、结构特点

       D、DF、DY、MD型泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口为垂直向上。泵的进水段、中段、出水段等泵壳体部分通过拉紧螺栓联接成一体，并根据泵的扬程选择泵的级数。

       该系列泵转子部分主要由安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。

       泵的进水段、中段、出水段之间的密封面均采用密封胶或O型圈密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

       轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度须适当，以液体能一滴一滴渗出为宜。泵的各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷或水润滑的作用。在轴封处装有可更换的轴套，保护泵轴。

       泵在运行中允许转子在泵壳中轴向游动，该泵型一般采用滚动轴承、干油润滑结构（D85-67、D155-67型泵可采用滑动轴承、稀油润滑结构，也可采用滚动轴承、干油润滑结构）。

       该系列泵通过弹性联轴器由原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。

六、过流部件材质

D型：过流部件为铸铁，轴为45#钢；

DF型：过流部件按使用要求分为铸钢和不锈钢，根据输送介质温度及腐蚀性决定材质；

DY型：过流部件按使用要求分为铸铁、铸钢和铸不锈钢，根据输送介质温度决定材质；

MD型：过流部件材质为球墨铸铁或其他材质。

七、产品特点

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
