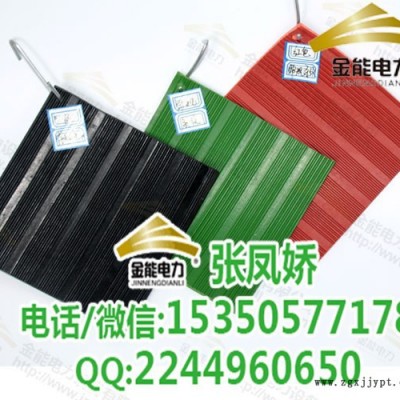

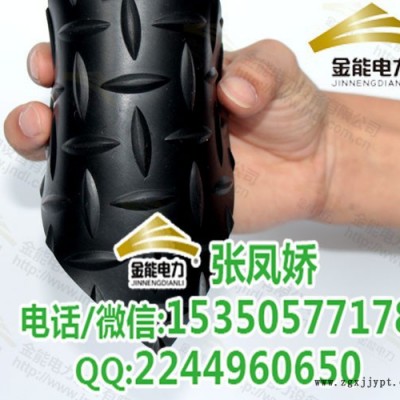

配电室耐高压胶垫价黑色5mm绝缘胶垫配电室胶垫价格

配电室耐高压胶垫价黑色5mm绝缘胶垫配电室胶垫价格

1,绝缘胶垫特点：物理机械性能良好,具有优良的绝缘性能,可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。通过43KV测试,正常工作在660V的状态下。弹性强,绝缘性能优越, 表面有光泽。

张凤娇  联系电话/微信  15350577178   QQ微信2244960650

2,绝缘胶垫的用途

适用于电子场所工作台和地面的铺设,电站,变电所地面的铺设和装设；

3,绝缘胶垫使用注意事项：绝缘胶垫应保持完好,出现割裂,破损,厚度减薄,不足以保证绝缘性能等情况时,应及时更换。

4,绝缘胶垫**标准： HG2949-1999《电绝缘橡胶板》标准规定。

5,绝缘胶垫选型配置表：不同电压等级的使用环境应选用不同厚度的绝缘胶垫。

河北金能电力公司具体绝缘胶垫的配置选型见下表：

3mm        5kv           10m/50kg

5mm        10kv          10m/50kg

6mm        15kv          10m/50kg

8mm        25kv          5m/50kg

10mm       35kv         5m/50kg

12mm       35kv          5m/50kg

张凤娇  联系电话/微信  15350577178   QQ微信2244960650

6,绝缘胶垫的试验方法

试验时先将绝缘胶垫上下铺上湿布或金属箔,并应比被测绝缘胶垫四周小200mm,连续均匀升压至上表规定的电压值,保持1min,观察有无击穿现象,若无击穿,则试验通过。试样分段试验时,两段试验边缘要重合。

击穿值

4mm ≥15kv有效 实际16.3kv 10kv保持1min无击穿现象

6mm ≥30kv有效 实际32.6kv 20kv保持1min无击穿现象

8mm ≥35kv有效 实际36.8kv 25kv保持1min无击穿现象

12mm ≥45kv有效 实际47.5kv 35kv保持1min无击穿现象

7,绝缘胶垫工艺及成型：

绝缘胶垫上下表面应不存在有害的不规则性。

绝缘胶垫有害的不规则性是指下列特征之一,即破坏均匀性,损坏表面光滑轮廓的缺陷,如小孔,裂缝,局部隆起,切口,夹杂导电异物,折缝,空隙,凹凸波纹及铸造标志等。

绝缘胶垫无害的不规则性是指生产过程中形成的表面不规则性。

张凤娇  联系电话/微信  15350577178   QQ微信2244960650

8, 绝缘胶垫厚度：

在整个绝缘胶垫上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分尺或同样的精度的仪器进行测量。千分尺的精度应在0.01mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25) mm,压脚应能施加(0.83±0.03)N的压力.绝缘胶垫应平展放置,以使千分尺测量之间是平滑的。
