| 溶化行为 | 400℃下熔化(伴随分解 |
|---|---|
| 密度 | 1.14g/cm3 |
| 热稳定性(DSC) | 380℃（N2或空气中） |
| 包装 | 袋装 |
| 规格 | 10kg/包 |

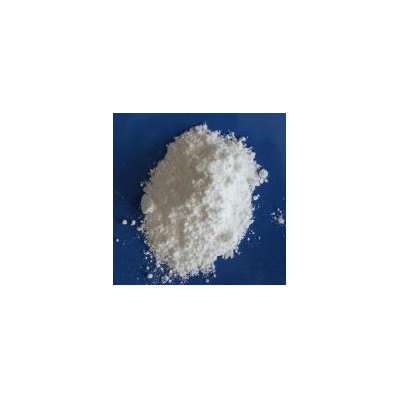

| 外观 | 白色粉末 |
| 有效物质含量 | 99% |
| CAS | 4030 |
| 储藏方法 | 置阴凉干燥处 |
| 品牌 | CLARIANT |
| 型号 | Hostanox 4030 |
| 质量认证 | iso9001 |
CLARIANT Hostanox4030 高效结晶聚合物成核剂
产品简介：
Sandostab 4030是各种半晶质聚合物的高效非均相成核剂。尤其适用于聚烯烃,聚酯,尼龙,聚甲醛或热塑性聚氨酯。
Sandostab 4030是通过提高结晶温度和或结晶速度来增加注塑或吹模中单位时间的产量的,并且**终制品的机械性能如拉伸强度等有明显改善。同时在得到更好控制的结晶 化过程中,由于形成更小均匀的球晶体而减少了翘曲。它也有助于光泽等的光学性能。在低添加量时,可以改善聚合物的透明性。
Sandostab 4030是化学惰性的,因而与其它助剂如加工助剂,光稳定剂,热稳定剂无不良作用。由于其优越的热稳定性,它不会限制塑料原有的加工条件。由于其在聚合物 本体中良好的不溶解性,故不会引起制品的雾化或粉化。Sandostab 4030在加工过程中不会融化,但是在常见的挤出条件下容易分散在聚合物融体中。
优异的性能和益处：
高效性：提高结晶温度,即使在低浓度下也有效。
化学惰性：与其它助剂如加工助剂,光稳定剂或长效热稳定剂无不良作用。
热稳定剂：在空气中高达400℃温度下仍稳定,对加工条件无限制。
储藏稳定性：保持自由流动,无结块,在空气和潮气中稳定。
产品应用：
本非均相成核剂的效应以聚丙烯均聚物和共聚物为例通过某些重要参数及其与浓度的关系来说明。由于这些结果与聚合物的品种有关并进一步取决 于共用的稳定剂,因此Sandostab 4030的效果应针对各个具体应用加以检验。为保证Sandostab 4030的效果,它应该被均匀分散于聚合物融体中。常用的推荐用量为0.05-0.3phr,但应该针对各具体应用来采用。
提高结晶温度。
结晶温度是决定注塑或吹模应用中产量的决定性的参数之一。提高结晶温度能缩短循环时间，因而提高机械和整体速度。Sandostab 4030对聚丙烯的初始结晶温度（COT）有明显的影响,并且在低浓度下**有较好的效果。典型的加入量0.1-0.3phr在多数应用具有良好的效果。
对结晶度的影响。
除了初始结晶温度,结晶度也受到Sandostab 4030的影响,在低添加量时均聚聚丙烯的结晶度已明显的增加,而共聚聚丙烯在Sandostab 4030的浓度为0.4phr时几乎仍保持衡定。结晶度是一个与结晶焓SCE成正比的参数。
对机械性能的影响(抗张强度)
在均聚聚丙烯中少量添 加Sandostab 4030(0.05phr)对其拉伸强度已显示增加,并且在测试的浓度范围内几乎保持衡定。在共聚聚丙烯中的效果当浓度0为0.4phr内不如预期的 好,但超过0.4phr效果**很明显。这些趋向显示了与聚合物结晶度的明显相关性。
对表面硬度的改善。
塑料中的微结晶度的增加导致大的表面硬度。这可由测试3mm厚聚丙烯注射样板的表面硬度来证实。
透明性
Sandostab 4030能改善透明性,尤其是均聚聚丙烯。在浓度高于0.3phr时这种作用被其非均相性抵消。在共聚聚丙烯中,其透明性本来**比均聚聚丙 好,Sandostab 4030对透明性无作用。在许多含颜料或填料的配方中,加入Sandostab 4030可增加塑料的表面光泽。这可由下列含颜料的PP注塑片中表面光泽的变化表示。
对加工稳定性的影响
当添加量为0.05-0.5phr范围时Sandostab 4030对共聚聚丙烯和均聚聚丙烯熔体流动无影响,由于其白色颜料特性因而可改进颜色稳定性,即降低黄变指数。
包装规格：10kg/包
021-80107851
