| 材质 | 橡胶 |
|---|---|
| 产地 | 河北景县 |
| 产品规格 | 齐全 |
| 尺寸 | 定做 |
| 类型 | 黑色橡胶垫 |
| 适用范围 | 电子电器 |
| 形状 | 多种 |
| 颜色 | 黑色 |
| 用途 | 电器密封,阻燃密封 |
| 品牌 | 宇特 |
| 型号 | 定做 |
| 加工定制 | 是 |
| 品质等级 | 一级 |
| 材质质地 | 丁腈橡胶 |
板式换热器按照 GB16409-1996 《板式换热器》进行设计、制造和检验，代号也按其标准规定来表示。
板式换热器的温度指标以密封胶垫所耐温度为准，丁腈橡胶（N）的上限工作温度为 110 ℃ ，乙丙橡胶（E）的上限工作温度为 150 ℃ 。 BR0.1 型板式换热器没有悬挂形式的装配结构。 示例1 ： BR0.2-1.0-18-N-VII 表示板型为 BR0.2 的板式换热器，设计压力为 1.0MPa ，换热面积为 18㎡ ，密封胶垫的材质为丁腈橡胶，装配形式为不悬挂式的。 示例2 ：BR0.5-1.0-70-E-I 表示板型为 BR0.5 的板式换热器，设计压力为 1.0MPa ，换热面积为 70㎡ ，密封胶垫的材质为丁丙橡胶，装配形式为悬挂式的。 示例3 ：BRB0.8-1.0-120-E-I 表示板型为 BR0.8 的板式换热器，设计压力为 1.0MPa ，换热面积为 120㎡ ，密封胶垫的材质为乙丙橡胶，装配形式为悬挂式的。

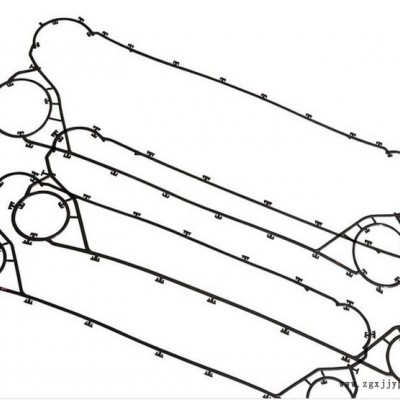

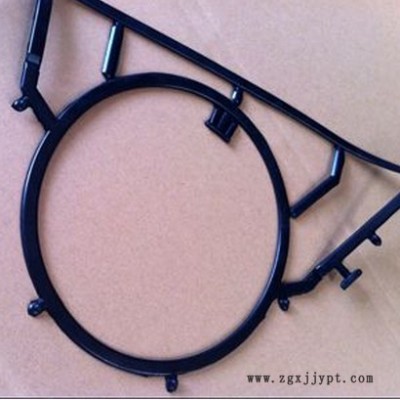

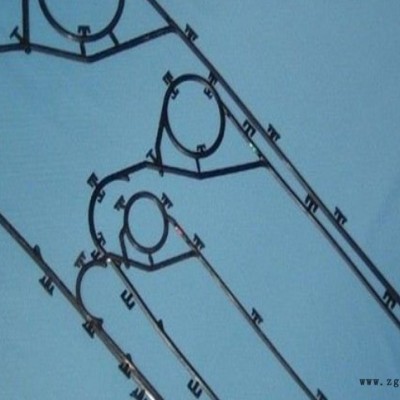

板式换热器胶垫密封原理

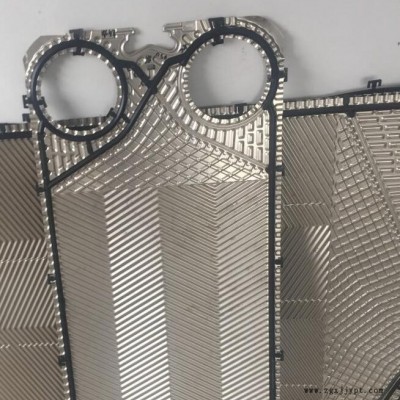

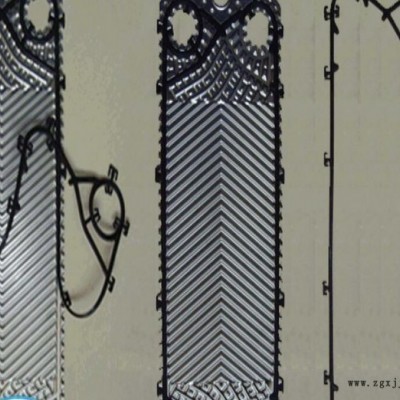

在板式换热器胶垫的四周及角孔周围的沟槽内置一密封胶垫,顶部于另一相邻板片的对应位置相接触.当密封胶垫被压紧至某一特定的设计尺寸时,两介质之间以及介质于外界均被密封垫所隔绝.另外,独特的双道密封机构设计还在两道密封间的空隙处的密封条周边上留有保险凹陷,使两道密封间的空隙实际能与大气相通.所以,即使在密封垫发生意外失效时,介质也只会泄露到大气而绝不会造成两种介质相混合,从而使操作更加安全.胶垫安装形式又分为粘结式及搭扣式.
板式换热器胶垫一览表
名称 | 耐蚀性能及适用工况 | 使用温度 |
丁晴胶垫 | 耐油、适用于一般腐蚀工况 | -20℃—110℃ |
氯丁胶垫 | 耐油、适用于一般腐蚀工况 | -40℃—100℃ |
三元乙丙胶垫 | 耐酸、耐碱、耐盐、氯化物及有机溶剂等严重腐蚀的工况 | -50℃—150℃ |
硅胶垫 | 适用于高温工况 | -65℃—230℃ |
特种合成胶垫 | 适用于高温工况 | -20℃—300℃ |
食品胶垫 | 适用于各种食品介质工况 | -20℃—150 |
