金能冲天牛JN许昌配电室专用绝缘胶垫/有检测报告标准

金能冲天牛JN许昌配电室专用绝缘胶垫/有**检测报告**标准

河北金能电力科技股份有限公司
联系人：冀经理

手机：153 8371 3106

QQ/微信：14616 17603

绝缘橡胶垫**标准: 配电室电压10KV选 8mm厚 工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚 工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压 选5mm厚 500V以下 工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒击穿低压绝缘胶垫、高压绝缘胶垫、橡胶绝缘胶垫、5kv绝缘胶垫、10kv绝缘胶垫、20kv绝缘胶垫、25kv绝缘胶垫、35kv绝缘胶

1、绝缘胶垫的规格

(1)按照电压等级可分5kv,10kv,20kv,25kv,35kv

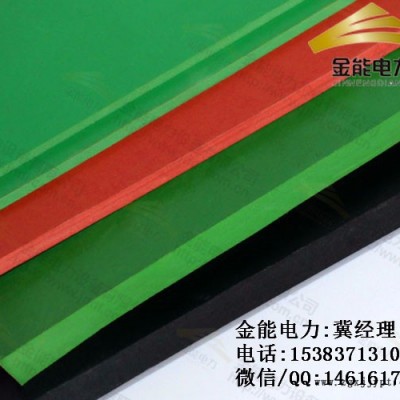

(2)按颜色可分为:黑色胶垫，红色胶垫，绿色胶垫配电室绝缘胶垫A3

(3)按厚度可分为:2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.

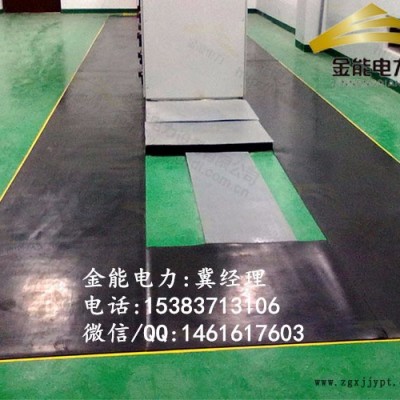

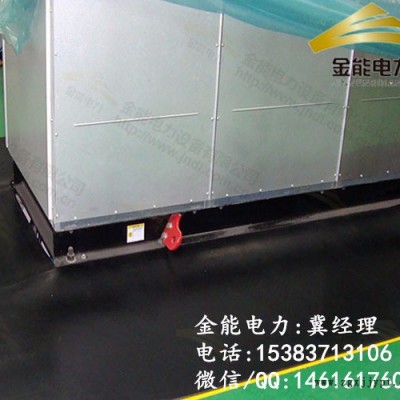

2、绝缘胶垫使用范围及存储方式:广泛应用于变电站、发电厂、配电房、试验室友以及野外带电作业等使用。应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。3、15KV绝缘胶垫1. 15KV

绝缘胶垫概述: (1) 简介:加强工作人员对地绝缘，由特殊橡胶制成的橡胶垫。绝缘胶垫又称为绝缘胶垫，绝缘橡胶垫，绝缘毯，绝缘橡胶垫等。具有较大体积电阻率和耐穿的胶垫。用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。用于配电等工作场合的台面或铺地绝缘材料。

(2) 外观:斑痕或凹凸不平:深度或高度不得超过胶垫厚度公差;气泡:每平方米内，面积不于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm;杂质:深度及长度不超过胶垫厚度不小于40mm;边缘不齐或海绵状:宽度不超10mm，长度不超过胶垫总长的1/10;裂纹:不允许有 2.绝缘胶垫的**标准:序号 项目 周期 要 求 说明 1 工频耐压试验 1年 电压等级 工频耐压 kV 持续时间min 使用于带电设备区域 高压 15 1 低压 3.5 1 试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过。试样分段试验时，两段试验边缘要重合。
