| 产品特性 : | 注塑级 | 是否进口 : | 否 |
| 产地 : | 法国罗地亚 | 厂家(产地) : | 法国罗地亚 |
| 牌号 : | A 218 | 销售方式 : | 品牌经销 |
| 类型 : | 标准料 | 品名 : | PA66 |
| 加工级别 : | 注塑级 | 特性级别 : | 标准级 |
| 用途级别 : | 通用级 | 品牌 : | 法国罗地亚 |
| 产品规格 : | 25公斤 |

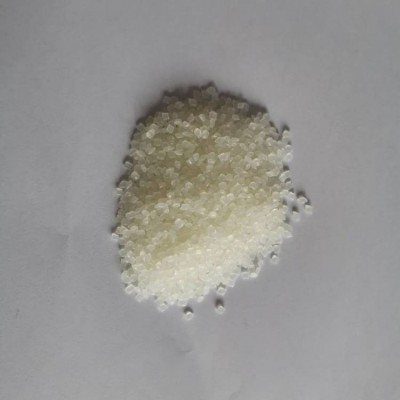

TECHNYL® A 218 NATURAL
聚酰胺66
Solvay Engineering Plastics
产品说明:
TECHNYL® A 218 NATURAL是一种聚酰胺66（尼龙66）材料,。 该产品在北美洲、非洲和中东、拉丁美洲、欧洲或亚太地区有供货,加工方式为:注射成型。
TECHNYL® A 218 NATURAL的主要特性有:
阻燃/额定火焰
通过 ROHS 认证
耐化学品
耐热
热稳定剂
| 总体 | |
材料状态 |
|
资料 1 | Processing - Rhodia Injection Molding (English)Processing - Technyl A & C Injection Molding (English)Technical Datasheet (English) |
搜索 UL 黄卡 | Solvay Engineering PlasticsTECHNYL® A |
供货地区 | 北美洲非洲和中东拉丁美洲欧洲亚太地区 |
添加剂 |
|
性能特点 | 耐化学性良好耐热性，高热稳定性 |
机构评级 |
|
RoHS 合规性 |
|
外观 |
|
加工方法 |
|
部件标识代码 (ISO 11469) |
|
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
密度 | 1.14 | -- | g/cm³ | ISO 1183/A |
收缩率 | 内部方法 | |||
横向流量 | 1.9 | -- | % | |
流量 | 1.9 | -- | % | |
吸水率 (23°C, 24 hr) | 1.3 | -- | % | ISO 62 |
Molding Shrinkage Isotropy | 1.00 | -- | 内部方法 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
拉伸模量 | 3000 | 1500 | MPa | ISO 527-2/1A |
抗张强度 | ||||
屈服 | 85.0 | -- | MPa | ASTM D638 |
屈服 | 90.0 | 60.0 | MPa | ISO 527-2/1A |
断裂 | 55.0 | 40.0 | MPa | ISO 527-2/1A |
拉伸应变 | ||||
屈服 | 4.0 | 10 | % | ISO 527-2/1A |
断裂 | 30 | -- | % | ASTM D638 |
断裂 | 50 | 200 | % | ISO 527-2/1A |
弯曲模量 | ||||
-- | 3300 | -- | MPa | ASTM D790 |
-- | 3000 | 1300 | MPa | ISO 178 |
弯曲强度 | ||||
-- | 125 | -- | MPa | ASTM D790 |
-- | 120 | 70.0 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
简支梁缺口冲击强度 (23°C) | 4.5 | 10 | kJ/m² | ISO 179/1eA |
简支梁缺口冲击强度 (23°C) | 无断裂 | 无断裂 | ISO 179/1eU | |
悬壁梁缺口冲击强度 | ||||
-- | 80 | -- | J/m | ASTM D256 |
23°C | 4.0 | 10 | kJ/m² | ISO 180/1A |
无缺口伊佐德冲击强度 | 无断裂 | 无断裂 | ISO 180 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
热变形温度 | ||||
0.45 MPa, 未退火 | 220 | -- | °C | ASTM D648 |
0.45 MPa, 未退火 | 200 | -- | °C | ISO 75-2/Bf |
1.8 MPa, 未退火 | 82.0 | -- | °C | ISO 75-2/Af |
熔融温度 | 263 | -- | °C | ISO 11357-3 |
线形膨胀系数 - 流动 (23 到 85°C) | 0.000070 | -- | cm/cm/°C | ISO 11359-2 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
表面电阻率 | 1.0E+15 | 1.0E+13 | ohm | IEC 60093 |
体积电阻率 | 1.0E+15 | 1.0E+14 | ohm·cm | IEC 60093 |
耐电强度 | 25 | 22 | kV/mm | IEC 60243-1 |
相对电容率 | 2.90 | 3.20 | IEC 60250 | |
耗散因数 | 0.030 | 0.080 | IEC 60250 | |
漏电起痕指数 | IEC 60112 | |||
解决方案 A | 600 | 600 | V | |
解决方案 B | 350 | -- | V | |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
UL 阻燃等级 | UL 94 | |||
1.60 mm | V-2 | -- | ||
3.20 mm | V-2 | -- | ||
灼热丝易燃指数 (1.60 mm) | 650 | -- | °C | IEC 60695-2-12 |
极限氧指数 | 26 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 单位制 | |
干燥温度 | 80.0 | °C | |
建议的水分含量 | 0.20 | % | |
螺筒后部温度 | 265 到 275 | °C | |
螺筒中部温度 | 270 到 280 | °C | |
螺筒前部温度 | 280 到 290 | °C | |
模具温度 | 60.0 到 80.0 | °C |
021-80107851
