| 品牌 : | 君和 | 型号 : | JH-400*600 |
| 加工定制 : | 是 | 类型 : | 塑胶熔接器 |
| 电源电压 : | 380 | 功率 : | 1000 |
| 适用范围 : | 各种塑胶焊接 |
东莞市君和超声波设备有限公司

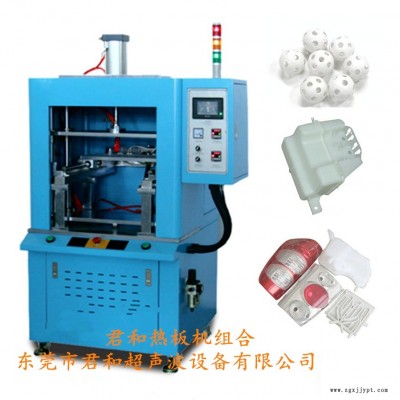

-热板机及焊接样品

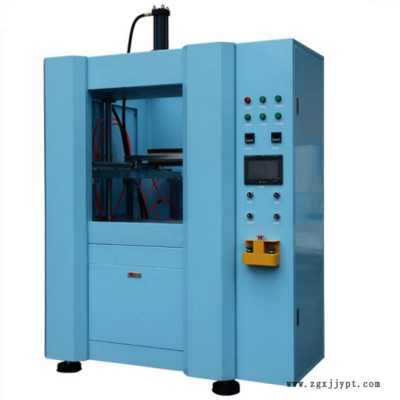

名称：精密热板式塑胶熔接机
型号：JH-26/XH-40/XH-50
机器特点：操作简便，应用范围广。熔接后可达水密气密的熔接效果。针对较大型或不规则型的工件熔接，无耗材（如：胶水，溶剂，粘和剂等）。采用人机界面配合PLC电脑控制系统，机器动作无误，操作方便安全。速度快省人工效率高，比传统快一倍。数字式的PID温度控制功能，熔接温度更加稳定。以直线导轨承载热模，精密度高，品质有保障。CNC零件加工并组装，垂直、水平符合精密要求。

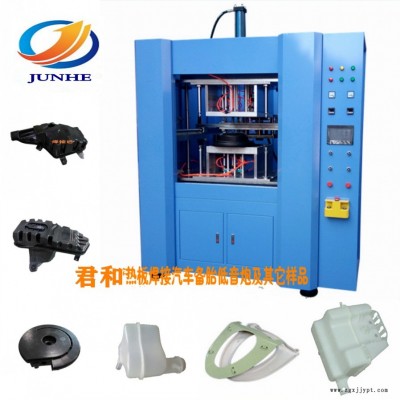

适用塑料材质：PE、PP、尼龙、ABS、压克力、POM等 汽车配件熔接：汽车尾翼车灯、方向灯、水箱、油箱，平衡环，保险杠，蓄电池盒，蓄电池滤清器，仪表盘、燃油箱、汽缸盖罩、前后组合灯散热护栅、通风管、遮阳板等汽车配件 其他塑料件熔接：洗衣机平衡环、洗衣鼓，吸尘器、智能马桶盖，家用电器、医疗容器及管件，洗碗机水箱、蒸汽烫斗、足浴盆、建筑模板、散热器水室、大型LED灯，玩具洞洞球，浮球、香体露球、飞靶、化油器、圆型容器等热塑性高分子材料及焊接面积尺寸大而复杂又必须水密、气密、高强度的塑胶工件的热熔接。
机械原理： 在需要熔接的两件塑性工件的熔接面用两块金属板加热，使塑件熔接面熔融；然后迅速移开热金属板，将上下二个塑件加压，使熔接面融合、固化、合为一体。整机为框架形式，由上模板、下模板、热模板三大块板组成，并配有热模、上下塑料冷模，动作方式为气动控制。可根据不同塑件大小设定加热功率和模具尺寸实现多种塑胶工件焊接，操作简单，使用方便。
机械参数：
电源电压：380V
功 率：10KW 12KW 15KW
压板尺寸： JH-26:260*400mm
JH-40:400*600mm
JH-50:500*1000mm (可根据产品要求定制压板尺寸)
温控范围：0——600℃ 驱动方式：气动（或液压、伺服）
气压要求：2.5Kpa 制动方式：自动（PLC+人机界面）
外形尺寸：1800mm(L)*1350mm(W)*1500mm(H)
机械重量：489KG 1160KG 1560KG
机械特型：
①可应用于大小不同的工件，无面积限制；
②可应用于任何焊接面上，无特别要求；
③焊接面可允许塑料余量补偿，焊接强度得到保证；
④因应各种材料的需要，可调整焊接程序；
⑤夹具固定于相应的上、下压板的位置上；
⑥在上、下压板的动力、定位导向系统作用下，能高速、平稳无冲击地使胶件触到热烫模进行热烫，使胶件接合面材料至熔融状态；
⑦可根据需求定制为垂直或平行热板装置；
⑧将热烫模加热板及上夹具、下夹具设计成为一个独立组装部件，便于安装和搬运；
⑨主要部件均产用世界名厂产品，性能十分稳定；
⑩水平热板设计的设备，热板可作90°旋转以便清洁；
⑾设备稳定性良好，能保证一致的焊接效果及工件加工后的高度精准；
⑿采用红外线保护，确保生产安全。
◆交付方式：珠三角(东莞，深圳，会长，广州)地区送货至客户所在地，广东省外地区需支付货运运费。
◆培训计划：免费培训直至使用技术员完全掌握。
◆保 修 期：除人为损坏外，整机免费保修一年。
◆安 装：机器为气动，需配置空压机，气管及电源插座。
