| 包装 | 袋装 |
|---|---|
| 产地 | 河南 新乡 |
| 产品等级 | 工业级 |
| 成分 | 氧化铁 |
| 等级 | 一等品 |
| 规格 | 1*25kg |
| 类型 | 氧化铁红 |
| 执行标准 | 国标 |
| CAS | 105-11-3 |
| 品牌 | 汇祥 |
| 型号 | 101/130/190 |
| 含量≥ | 99％ |
| 粒度/目数 | 325 |
彩色地坪用铁红颜料 彩色沥青用色粉厂家 汇祥101/130/190 彩砖用铁红哪的好 透水路面专用色粉 陶瓷用氧化铁红厂

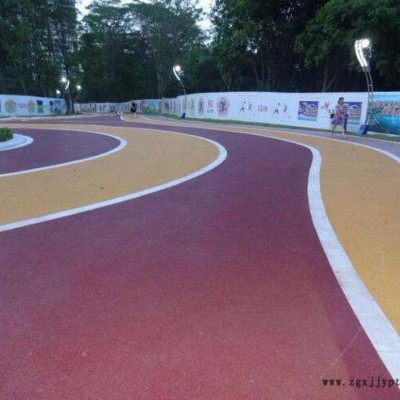

应用
一、 彩色疏水铺设方法则适用在重型汽车行驶的道路。
二、排水彩色沥青可适用在行人人和轻型汽车行驶的道路。
三、 高速公路遂道及一般的地下道。
四、 行人路、十字路口、公巴站与学校区。
五、汽车停泊的地方、建筑物的屋顶及休憩地方。
六、 学校、地面、哥尔夫球场、网球场、自行车路及健美中心。
性质
彩色沥青分别有三种类型, 请参照以下所列的基本性质：
|
| 种类 | A | B | C |
| 性质 |
| 50-60 | 40-50 | 40-50 |
| 软化点(R＆B)℃ | 55-65 | 80-100 | 80-100 | |
| 针入度(25℃,100g,5sec)1/10㎜ | 超过150 | 超过150 | 超过150 | |
| 展性(25℃) ℃ | 超过150 | 超过150 | 超过150 | |
| 闪火点(C.O.C) ℃ | 超过230 | 超过210 | 超过250 | |
| 三氯乙烯溶解度％ | 超过99.0 | 超过99.0 | 超过99.0 | |
| 加热损失量％ | 少过2 | 少过2.5 | 少过1.5 | |
| 加热后之针入度％ | 超过50 | 超过60 | 超过60 | |
彩色沥青生产和施工工艺
目前彩色沥青路面在国外已较多地应用到城市道路中，起到诱导交通和美化城市的作用，但在我国道路上应用尚少。彩色沥青混凝土是由有色石料、脱色沥青、色料和添加剂等材料组成。
(1)原材料质量控制是保证彩色沥青混凝土面层施工质量的前提，每一批原材料进场必须按品种、规格分别取样试验，严禁不合格原材料进入施工流程。
(2)原材料性能应稳定、使生产目标配合比能**大限度地接近设计配合比。
(3)拌和温度应控制在160％~170％ ，拌和时间比普通沥青混合料多10 s，出料应及时检查粒料和颜色是否均匀。
(4)由于色粉比重大，在混合料中具有着色、分散、吸附、稳定、增粘的作用，添加时需考虑其对环境的影响，生产前应根据目标配合比计算出每盘混合料色粉用量，用聚乙稀塑料袋装好，拌和中由人工辅助加入。
(5)彩色沥青混合料与普通沥青混合料摊铺各道工艺基本相同。
(6)为提高界面粘结力和减少雨水渗到路面结构，摊铺前基层应清扫干净，喷洒乳化沥青，其用量为0．3~0．5 kg／m。
(7)开始摊铺时，根据工期安排，考虑到混合料的生产、运输、摊铺和碾压能力，将摊铺机的工作速度严格控制在2．0~2．5 m／min，确保摊铺连续；并做到全幅摊铺不间断一次性成型，以保持色泽一致，粒料均匀、美观。
(8)碾压组合方式
彩色沥青混合料的压实同样分初压、复压、终压三个阶段进行；初压温度应控制在130％~145％，终压温度不低于70℃；同时，碾压过程中应按“紧跟、慢压、高频、低幅”的原则进行。
(9)碾压过程中应注意的细节 为防止压路机碾压过程中出现的粘料现象，在铺筑试验段的过程中发现在压路机的水箱中加入0．15 kg／m^3洗衣粉对钢轮进行润滑，可以避免钢轮压路机的粘料现象。为防止彩色沥青面层受污染，碾压前须用水冲去粘附在压路机钢轮上的杂物及砂土，确定碾压设备清洁后方可允许进行碾压。碾压结束待温度冷却至常温才能开放交通。
(10)拌和前，应将搅拌站的拌和缸和沥青输送管道、运输车、施工机械设备等清洗干净。
(11)彩色沥青施工的关键在于原材料的选用和配合比的设计，其施工关键工序在于拌和与碾压，也**是说拌和时严格控制色粉投入量和拌和次序、时间．碾压时做到快捷。
（12)可采用国产脱色沥青、色料和本地区集料，通过掺入抗剥落剂来提高本地酸性集料和沥青的粘附性，采用水泥代替矿粉提高了沥青混合料水稳性等技术措施，配制彩色沥青混凝土
彩色地坪用铁红颜料 彩色沥青用色粉厂家 汇祥101/130/190 彩砖用铁红哪的好 透水路面专用色粉 陶瓷用氧化铁红厂
021-80107851
