| 产品特性 : | 注塑级 | 是否进口 : | 否 |
| 产地 : | 日本 | 厂家(产地) : | 日本宝理 |
| 牌号 : | M140S | 销售方式 : | 品牌经销 |
| 类型 : | 标准料 | 品名 : | POM |
| 加工级别 : | 注塑级 | 特性级别 : | 标准级 |
| 用途级别 : | 通用级 | 品牌 : | 日本宝理 |
| 产品规格 : | 25公斤 |
POM(聚甲醛树脂)定义:聚甲醛是一种没有侧链、高密度、高结晶性的线型聚合物。按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种。两者的重要区别是:均聚甲醛密度、结晶度、熔点都高，但热稳定性差，加工温度范围窄(约10℃)，对酸碱稳定性略低;而共聚甲醛密度、结晶度、熔点、强度都较低，但热稳定性好，不易分解，加工温度范围宽(约50℃)，对酸碱稳定性较好。是具有优异的综合性能的工程塑料。有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。俗称赛钢或夺钢，为第三大通用塑料。 适于制作减磨耐磨零件,传动零件,以及化工,仪表等零件。

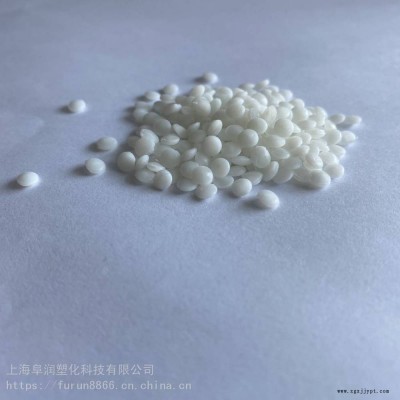

合成树脂中的一种，又名聚甲醛树脂、POM塑料、赛钢料等;是一种白色或黑色塑料颗粒，具有高硬度、高钢性、高耐磨的特性。主要用于齿轮，轴承，汽车零部件、机床、仪表内件等起骨架作用的产品。
DURACON® M140S
聚甲醛（POM）共聚物
产品说明：
DURACON® M140S是一种聚甲醛（POM）共聚物产品,。 它可以通过注射成型进行加工,在北美洲、欧洲或亚太地区有供货。
特性包括:
阻燃/额定火焰
高流动性
| 基本信息 | |
|---|---|
| 黄卡编号 |
|
| 特性 |
|
| UL文件号 |
|
| 形式 |
|
| 加工方法 |
|
| 部件标识代码 (ISO 11469) |
|
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔流率（熔体流动速率） (190°C/2.16 kg) | 14 | g/10 min | ISO 1133 |
| 溶化体积流率（MVR） (190°C/2.16 kg) | 12.0 | cm³/10min | ISO 1133 |
| 吸水率 (23°C, 24 hr) | 0.60 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 (M 计秤) | 80 | ISO 2039-2 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 2700 | MPa | ISO 527-2 |
| 拉伸应力 | 62.0 | MPa | ISO 527-2 |
| 标称拉伸断裂应变 | 33 | % | ISO 527-2 |
| 弯曲模量 | 2500 | MPa | ISO 178 |
| 弯曲应力 | 87.0 | MPa | ISO 178 |
| 摩擦系数 | JIS K7218 | ||
| Dynamic 1 | 0.37 | JIS K7218 | |
| 与钢 - 动态 2 | 0.23 | JIS K7218 | |
| 磨损因数 | JIS K7218 | ||
| 0.98 MPa, 0.30 m/sec 3 | <1.0 | 10^-8 mm³/N·m | JIS K7218 |
| 0.98 MPa, 0.30 m/sec 4 | 20 | 10^-8 mm³/N·m | JIS K7218 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 | 5.5 | kJ/m² | ISO 179/1eA |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 热变形温度 (1.8 MPa, 未退火) | 100 | °C | ISO 75-2/A |
| 线形热膨胀系数 | 内部方法 | ||
| 流动 : 23 到 55°C | 1.1E-4 | cm/cm/°C | 内部方法 |
| 横向 : 23 到 55°C | 1.1E-4 | cm/cm/°C | 内部方法 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | 1.0E+16 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+14 | ohms·cm | IEC 60093 |
| 介电强度 (3.00 mm) | 19 | kV/mm | IEC 60243-1 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| UL 阻燃等级 | HB | UL 94 |
| 补充信息 | 额定值 | ||
|---|---|---|---|
| Color Number | CF2001 |
| 注射 | 额定值 | 单位制 | |
|---|---|---|---|
| 干燥温度 | 80.0 到 90.0 | °C | |
| 干燥时间 | 3.0 到 4.0 | hr | |
| 加工（熔体）温度 | 190 到 210 | °C | |
| 模具温度 | 60.0 到 80.0 | °C | |
| 注塑压力 | 49.0 到 98.0 | MPa | |
| 螺杆转速 | 100 到 150 | rpm |
13861291831
