| 产品特性 : | 耐高温 | 是否进口 : | 否 |
| 产地 : | 湖北 | 品牌 : | 四海 |
| 系列 : | 有机硅胶粘剂 | 包装规格 : | 200kg |
| 粘合材料类型 : | 电子元件、塑料类、橡胶类、纤维类、金属类、其他 | 有效物质≥ : | 60 |
| 剪切强度 : | 10 | 规格尺寸 : | 1000 |
| 保质期 : | 6 | 执行标准 : | ISO9001 |
| CAS : | 9006-3-9 | 工作温度 : | 150 |
| 粘度 : | 20000 | 固化方式 : | 加热 |
| 有效期 : | 6 | 功能 : | 粘接 |
| 用途范围 : | 胶带 | 特色服务 : | 免费提供样品 |
| 开放时间 : | 1 | 产品货号 : | SH-9169 |
| 型号 : | SH9169 |
有机硅压敏胶
一、有机硅压敏胶特点：
SH-916有机硅胶粘剂是以聚硅氧烷生胶和树脂为基料，再添加助剂的甲苯溶液，是一种用途广泛的耐高温压敏胶粘胶。可以和其它甲基硅氧烷压敏胶混合使用，以获得得特定的性能。它能在广泛的温度范围内使用，并能粘结各种低表面能的难粘材料，如有机硅、含氟聚合物、聚烯烃等。
二、有机硅压敏胶技术指标：
型 号 | PSA916B | |

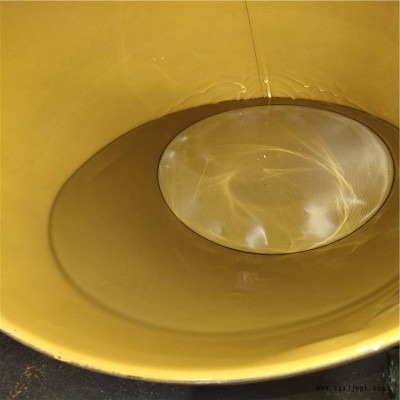

理化指标 | 外 观 | 无色透明粘稠液体 |
固含量（150℃*2h），% | 59-61 | |
粘度（25℃），cp | 3-10W | |
PH值 | 7 | |
比重（25℃） | 0.98 | |
硫化后 粘接性能 | 初粘（钢球号，∠30） | 14-23 |
剥离强度（PI膜,g/25um) | 400-700 | |
持粘性(230℃*3h) | 无位移 | |
耐温性(230℃*30min) | 热剥不残胶 |
注：配胶比例，按原胶：稀释剂：BPO＝100：65：1.5－2.0进行配比，经90℃*2min除溶剂，165℃*6min固化；测试条件：温度25℃、湿度55－65%，PI膜厚30um,干胶厚度在22－25um。
三、有机硅压敏胶适用范围：
作为压敏黏合剂可以用传统的高温胶带涂敷设备涂布于PET、PI、PTFE、铝箔等基材上以制作特殊性能的压敏黏粘带，具有良好的耐高温和耐化学性，也可应用于印刷线路板电镀工艺过程遮蔽、SMT制程、金手指、FPC、PCB板、喷砂、涂装、高温烤漆、镀金或电镀过程中遮蔽需保护部分，以及电子、电气等产品绝缘包扎固定等。
四、有机硅压敏胶施工说明：
1.由于基材、涂敷设备、固化周期和所需特性等因素的不同，固化剂（可用过氧化物类如BPO或DPP，推荐用BPO)的加入量为胶水量的1.5～2.5%。为了保证固化剂和胶粘剂的混合，首先将其完全溶解于溶剂然后再加入到胶液，搅拌混匀。同时，在涂布上机前应再用180目以上的滤网过滤一次，以防止色膏或其它杂质颗粒的混入。
2.使用固化剂可以加快固化速度或允许在低温下固化，还可以提高粘合剂的内聚强度，提高其在基材上的附着性能。混合配制后的过氧物分散液只能使用一到两天，这是因为过氧化物在溶剂中会很快失去其活性。在混合过程中胶粘剂和过氧化物的充分分散是保证成品使用效果一致性的必要条件。
3.SH916系列粘合剂可以用传统的胶带涂敷设备直接涂布，在涂敷前可以进一步用相溶的溶剂如甲苯、二甲本兑稀，工作液浓度以35%左右为宜，具体可根据各自的设备和经验来定。涂布使用溶剂时必须保证通风良好，并请遵守溶剂供应商的安全预防措施和相关法规。
4.在某些应用中，由于胶粘剂与背衬材料的结合度不够，就可能需要在涂布胶粘剂之前，先涂布一层底涂。底涂材料必须在使用前进行固化，固化条件取决于设备的性能、基材类型及所使用的配方。
5.表面硫化周期：80－90℃*2min除溶剂，以确保在进入固化区硫化时粘合剂中没有溶剂存在；160-170℃*6min，通过热固化使其粘合力、内聚强度以及初粘力进一步加强。但完全硫化所需的确切条件取决于加热炉的长度、温度和效率，固化剂的类型以及所使用的底材的类型，同时必须在设备上进行试验来确定该条件。
6.如果设备和基材允许使用更高的固化温度，则固化时间可以缩短。与低温固化相比，提高固化温度可以在更短时间内达到胶粘剂的内聚强度。
五、有机硅压敏胶包装和储运：
装入清洁干燥的200kg铁桶中，加盖密封。室温（0～35℃）下贮存，储存期为6个月（超期检验合格，仍可使用）防止阳光直接照射，按易燃品贮运。
（湖北新四海化工股份有限公司 深圳市吉鹏硅氟材料有限公司）
研发生产有机硅产品近30年，有自己的研发团队，大厂家老品牌，质量稳定，价格优惠，供货及时，售后无忧。质量问题随时可退换。期待与您的合作，联系客服拿样测试！
021-80107851
