| 产地 : | 北京 | 品牌 : | 新益品牌 |
| 功能 : | 环氧 防腐 | 规格 : | 21+7kg/组 |
| 材质 : | 环氧 | 适用范围 : | 用于钢筋混凝土裂缝灌缝修补，混凝土墙面 |
产品特点
1、本品呈液体状，易于进行混凝土细小裂缝的修复。建筑物及结构受损后，经灌注胶补强后，能有效恢复其整体性，外观不受损伤，且具有良好的韧性及抗冲击性。
2、本品固化后粘接强度大，固化时基本不收缩，且具有良好的抗水、油、碱及稀酸介质的能力。
应用范围
1、应用于钢筋混凝土裂缝灌缝修补，混凝土墙面、 楼面、地下室裂缝的灌注修补施工。

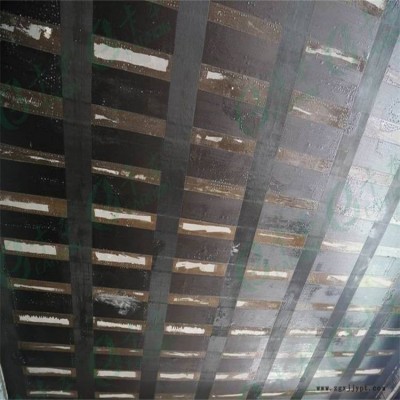

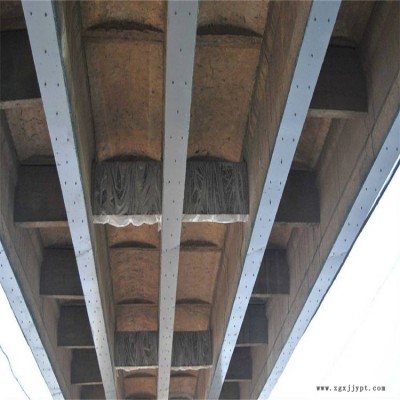

2、广泛应用于外包钢粘钢加固工程。
执行标准 GB50367-2006
性能指标
胶体性能 | 抗弯强度（Mpa） | ≥65 |
拉伸率 % | ≥1.3 | |
弹性模量（Mpa） | 4.0×10³ | |
粘接性能 | 钢 — 钢剪切强度（Mpa） | ≥10 |
钢 — 钢拉伸强度（Mpa） | ≥33 |
施工说明
1、钢板及混凝土粘贴面应进行表面处理，钢板表面进行除锈、打磨，并用丙酮擦拭干净，混凝土表面应进行打磨处理，吹风机清除灰尘，并用丙酮擦拭干净。
2、该胶在室温（25℃）时，甲乙比例按2：1使用，可操作时间为（30~45）min，如高于此温度，可操作时间变短。配胶前，先将甲、乙两组份胶分别在各自桶内搅拌2~3分钟。然后按照甲组份：乙组份=2：1的比例称量好后倒入容器中，进行搅拌至色泽均匀（一般3~5min）即可，冬季或气温较低时，可适当减少甲组份比例，此时可操作时间变短。（注：在搅拌甲、乙两组份胶时，不能同时使用同一个搅拌棒。）
3、每次搅拌的胶水数量不得超过5kg，以2kg为宜。
4、按设计图要求进行灌注施工，对容易流失胶粘剂的各个部位用胶泥进行封墙，以防止胶液流失。
5、 在选用压力注胶时，一般压力泵的压力应为0.2~0.3Mpa。不应超过0.5Mpa。
6、该胶 低使用温度为5℃，如低于此温度，应采取必要的升温措施。
7、在施工过程中，如不慎溅到皮肤上或眼睛里应立即用大量清水冲洗，严重者应及时就医。
包装储运
1、本品不属于易燃危险品，可空运、海运、铁路、公路运输。
2、本品在储存、运输、装卸时应轻放，防雨淋，防爆晒，不得倒置。
3、本品在常温下储存12个月，各性能均无明显变化，如超出12个月，经检测合格，仍可使用。
4、乙组份在长贮存过程中容易出现变色现象，属正常，不影响产品基本性能和使用。
021-80107851
