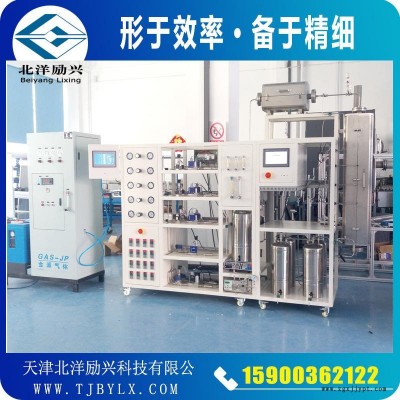

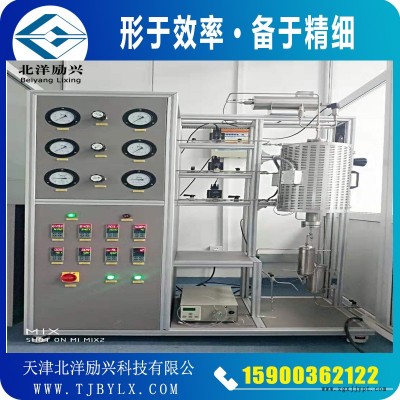

天津北洋励兴催化剂评价装置厂家CY-03提高催化转化率

一、实验设备功能和特点：

本实验装置主要用于实验教学和科研。通过实验，可以帮助学生了解填料吸收塔的结构、性能和特点，练习并掌握填料塔操作方法；通过实验测定数据的处理分析可加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解，练习并掌握填料吸收塔传质能力和传质效率的测定方法，会实验数据的处理和分析。整套设备实验现象准确，数据稳定可靠，并且体积小重量轻，使用方便。

二、实验设备主要技术参数

1.设备主要参数：

填料吸收塔：玻璃管内径 Di＝90mm； 内装φ6×10mm瓷拉西环；填料层高度Z＝0.7m；

填料解吸塔：玻璃管内径 Di＝90mm；,内装φ6×10mm拉西环不锈钢填料；

风机为旋涡风机，输入功率为550W，转速为  2800/min,风量为95m3/h。

钢瓶1个（用户自备）；减压阀1个（用户自备）。

2. 流量测量仪表：

CO₂转子流量计： 流量范围0.016～0.16m³／h；

2个空气质量流量计：流量范围0.25～12m³／h；

  吸收塔液体涡轮流量计： 流量范围100～1000 L／h；

吸收塔液体涡轮流量计： 流量范围100～1000 L／h；

3．温度测量：K型热电阻，用于测定气相、液相温度，AI-702M数字仪表显示。

4．塔降测量：5KPa压差传感器，AI-702M数字仪表显示。

表一 、 在水中的亨利系数   E×10^-5，KPa

三．实验流程简介：

吸收质（二氧化碳气体）由钢瓶经减压阀和转子流量计15计量后与经过计量后的空气混合由塔底进入吸收塔内，气体自下而上经过填料层与吸收剂纯水逆流接触进行吸收操作，尾气从塔顶放空；吸收剂是由转子流量计14计量后由塔顶进入喷洒而下；吸收 后的液体流入塔底后进入储槽22中，再由吸收液泵 3经流量计 7计量后进入解吸塔进行解吸操作，空气由流量计6控制流量进入解吸塔塔底，自下而上经过填料层与液相逆流接触对吸收液进行解吸，解吸后气体自塔顶放空。U形液柱压差计用来测量填料层两端的压强降。

吸收解吸实验装置流程示意图见图

1-解吸液储槽；2-解吸液液泵；3-吸收液液泵；4-风机；5-空气旁通阀；6-空气流量计；7-吸收液流量计；8-吸收塔；9-吸收塔塔底取样阀；10-吸收压降传感器；11-解吸压降传感器；12-解吸塔；13- 解吸塔塔底取样阀；14-解吸液流量计；15- CO₂流量计；16-吸收用空气流量计；17-吸收液储槽；18、19-放水阀；

吸收解吸实验装置流程示意图

四、实验方法及步骤：

   1. 测量填料塔干填料层（△P／Z）～u关系曲线（只做解吸塔）：

打开空气旁路调节阀5至全开，启动风机。打开空气流量计,逐渐关小旁路调节阀门5的开度，调节进塔的空气流量6。稳定后读取填料层压降△P的数值，然后改变空气流量，空气流量从小到大共测定4-5组数据。在对实验数据进行分析处理后，在对数坐标纸上以空塔气速 u为横坐标，单位高度的压降△P／Z为纵坐标，标绘干填料层(△P／Z)～u关系曲线。

2. 测量填料塔在喷淋量下填料层(△P／Z)～u关系曲线（只做解吸塔）：

将水流量固定在100L／h（水流量大小可因设备调整），采用上面相同步骤调节空气流量，稳定后分别读取并记录填料层压降△P、转子流量计读数和流量计处所显示的空气温度，操作中随时注意观察塔内现象，一旦出现液泛，立即记下对应空气转子流量计读数。根据实验数据在对数坐标纸上标出液体喷淋量为80L／h时的（△P／z）～u关系曲线（见图2A ），并在图上确定液泛气速，与观察到的液泛气速相比较是否吻合。

3. 吸收传质系数测定：

吸收塔与解吸塔（水流量控制在100L/h）

（1） 打开阀门5，关闭阀门9、13。

（2） 启动吸收液泵2将水经水流量计14计量后打入吸收塔中，然后打开 钢瓶顶上的针阀20，控制在0.4m³/h左右。启动气泵开关调节流量控制在0.8m³/h左右，向吸收塔内通入 和空气的混合气体（二氧化碳气体流量计15的阀门要全开），流量大小由流量计读出。

（3）吸收进行10分钟后，启动解吸泵2，将吸收液经解吸流量计7计量后打入解吸塔中，同时启动风机，利用阀门5 调节空气流量（约0.3 m³／h）对解吸塔中的吸收液进行解吸。

（4）操作达到稳定状态之后，测量塔底的水温，同时在塔顶、塔底取样口用100ml三角瓶取20ml样品并分别测定塔顶、塔底液体中 的含量。（实验时注意吸收塔水流量计和解吸塔水流量计数值要一致，并注意解吸水箱中的液位，两个流量计要及时调节，以保证实验时操作条件不变）

（5） 含量测定

用移液管吸取0.1M的Ba（OH）₂溶液10mL，放入三角瓶中，并从塔顶或塔底样品中取10 mL加入三角瓶中用胶塞塞好振荡。溶液中加入2～3滴酚酞指示剂摇匀，用0.1M的 滴定到粉红色消失即为终点。

按下式计算得出溶液中 浓度：

五、实验注意事项：

1.开启 钢瓶总阀门前，要先关闭减压阀。总阀门开启后缓慢打开减压阀，阀门开度不宜过大。

2.实验中要注意保持吸收塔水流量计和解吸塔水流量计数值一致，并随时关注水箱中的液位。

3.分析CO₂浓度操作时动作要迅速，以免CO₂从液体中溢出导致结果不准确。

4.实验用水应采用蒸馏水。

六、实验数据处理

填料塔流体力学特性记录表

操作记录：                                          大气压强：      KPa

*塔内现象栏用以记录“有鼓泡”、“塔顶积液”、“雾沫夹带严重”等现象。

填料塔的吸收传质性能测定记录表

实验日期：        实验人员：
