  反应器属于比较复杂的工艺流程设备，工艺专业会根据选定的催化剂厂商的催化剂性能数据进行工艺模拟计算确定设备的直径和催化剂的用量（也就是催化剂的装填高度）。设备专业在进行反应器壳体的强度计算以外，还需要对催化剂的支撑进行设计选择。需要的设计输入通常包括以下数据：

1、催化剂的堆积密度

  流体经过催化剂床层的阻力降通常需要考虑在催化剂服役寿命后期催化剂有一定的粉化的状态下，zui大设计流量的情况下的阻力降。

2、催化剂的尺寸

  通常会选用球形的陶瓷支撑层，某供应商的推荐尺寸和厚度如下，推荐每层的厚度为100mm。

  【注：推荐尺寸选择为“二倍”原则，即相邻层的尺寸比值为二倍。】

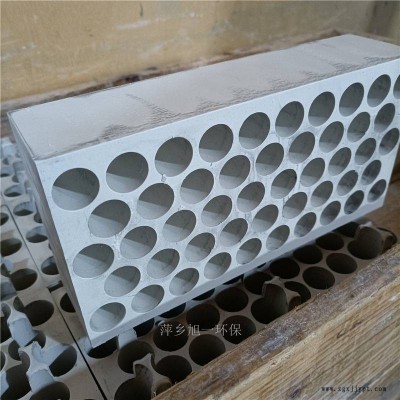

  对于一些对阻力降要求严格的场合，可以考虑选择低阻力降的陶瓷支撑类型，其阻力降为传统瓷球的一半。

江西省萍乡市旭一环保填料塔内件公司是一家集设计研发、生产设备自动化、安装售后服务专业化、技术指导标准化于一体的国内行业专业化的大型化工填料塔内件企业，是重点支持发展的产业；全体员工约 300 人，中高级技术专业人员 18 人，生产有环保装置填料、船舶烟气治理填料，塑料填料、金属、陶瓷填料及塔内件、化工设备等100多种产品，年生产能力 10000 吨以上，特别是近几年环保塔内装置业务不断、由我公司与河北工业大学、理工大学、天津大学、清华大学共同设计、生产的已投建的环保塔内装置运行良好。
