鑫源氧化镁硫氧镁防火门芯板聚苯板外墙保温板改性剂添加剂

品名：硫氧镁 复配发泡剂

理化指标：

外观：淡黄色液体；密度：1.01～1.02 g/ cm3；固含量：≥ 25%；PH值：9～10；

功能原理：

硫氧镁发泡剂为复配型物理发泡剂，属表面活性剂的范畴。硫氧镁发泡剂在硫氧镁水泥固化后，会在空腔内壁形成一层憎水性薄膜，具有很强的疏水作用，有利于提高硫氧镁发泡制品耐水性。

操作工艺：

1、称量硫氧镁发泡剂，然后加入120倍清水稀释，配成发泡液；
2、依次将硫酸镁溶液、改性剂、轻烧粉加入到搅拌机中，配备硫氧镁料浆；
3、启动发泡机，将发泡液通过发泡机发成泡沫；
4、将泡沫按照既定用量加入卧式搅拌机中混合均匀；
5、将配制好的发泡料浆送入成型机或模具；

性能有点：

1、稀释倍数高：1公斤发泡剂可兑水100公斤以上。
2、稳定性高：1小时的沉降距不超过1CM，在制品没有凝固之前不会塌模；
3、耗用量低：每生产1立方的防火门芯板常用量约0.4kg—0.6kg(生产密度300kg)左右。
4、泡沫细密且大小均匀，孔径在0.1-0.6mm，泡沫损耗小。
5、该种发泡剂直接可以用卤水或者硫酸镁溶液进行稀释；
6、适合于平模、立模等不同工艺的生产：通过调整和卤水或者硫酸镁溶液的稀释倍数，就可以轻松调节发泡浆料的稀稠度；
7、该种发泡剂不仅可以做硫氧镁系列制品，换可以制作菱镁、水泥等制品；
8、绿色环保，无毒无腐蚀性，使用安全。

注意事项：

1、搅拌机采用卧式为佳，采用立式搅拌机配制硫氧镁发泡水泥，泡沫在很长时间内不能够均匀的混合到料浆当中，致使泡沫破裂，影响了发泡效果；

2、硫氧镁发泡料浆浇注高度要注意，一般控制在20cm以内，过高会造成浆体塌陷；
3、低温（0～15℃）生产，温度低，固化时间长，易出现塌陷；
4、硫氧镁发泡水泥成型过程中，不要有震动工艺，更不能够加入消泡剂。
5、本剂储存25度的阴凉环境下，密封保质期为18个月。
6、本剂属于绿色环保材料， ，不易燃易爆，不伤手，可按一般化学品运输。

防火门芯板应用：

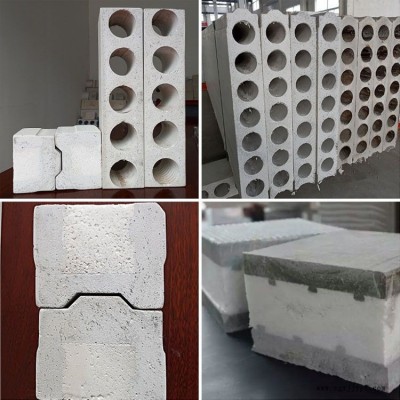

轻质墙板应用：

工厂仓库：

研发实验室
