通过
| 牌号 : | -- | 备注说明 : | 改性、填充 |
| 加工级别 : | 注塑级,挤出级 | 特性级别 : | 标准级 |
| 用途级别 : | 填充级 | 品牌 : | 胜浩橡塑 |
聚酰胺增韧剂 耐寒剂 耐冲助剂 提高尼龙抗冲击性助剂
工厂直销：高分子相容剂、增韧剂，促进剂、粘结剂、增硬剂、增强剂等各种助剂原料！买塑料找胜浩！
特性：此系列产品为 、 酐接枝的乙烯类弹性体。
尼龙增韧剂产品性能
产品 | 外观 | 熔融指数(190℃，2.16Kg)：g/10min | 接枝率 | 密度(g/cm3) |

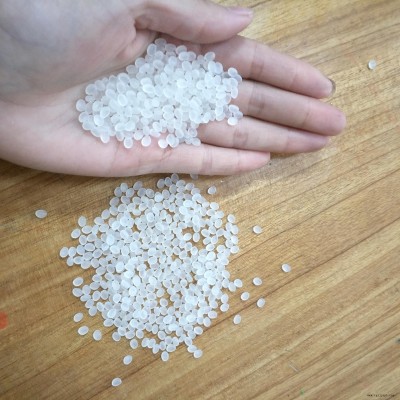

0812HT | 白色或淡黄色均匀颗粒 | 1.0-3.0 | 0.7-0.9 | 0.90 |
1215HT | 白色或淡黄色均匀颗粒 | 0.5-2.0 | 0.8-1.2 | 0.87 |
TY-10 | 白色均匀颗粒 | 0.5-2.0 | 0.7-0.9 | 0.88 |
用途： １．用于PA6、PA66增韧等。提高尼龙的抗冲击性，耐寒性，成型加工性，降低吸水率。
２．用于尼龙与聚丙烯、聚乙烯共混合金的相容剂。
３．用于矿物和玻璃纤维填充的尼龙的大分子改性剂(偶联剂)。
表一：PA6树脂增韧典型数据
性 能 | 单 位 | PA6 | PA6+12%（尼龙增韧剂） | PA6+20%（尼龙增韧剂） | ||
0812HT | TY-10 | 0812HT | TY-10 | |||
拉伸强度 | MPa | 70 | 65 | 57 | 51 | 47 |
弯曲强度 | MPa | 92 | 86 | 80 | 78 | 75 |
悬臂梁冲击强度 | KJ/m2 | 10 | 40 | 42 | 76 | 78 |
表二：PA66树脂增韧典型数据
性 能 | 单位 | PA66 | PA66 +12%（尼龙增韧剂） | PA66 +20%（尼龙增韧剂） | ||
1215HT | TY-10 | 1215HT | TY-10 | |||
拉伸强度 | MPa | 75 | 53 | 54 | 47 | 50 |
弯曲强度 | MPa | 102 | 59 | 62 | 55 | 57 |
悬臂梁冲击强度 | KJ/m2 | 8 | 60 | 57 | 86 | 80 |
注：上述数据为实验典型值，真实可靠。仅供参考，不作为正式质保承诺。
建议用量：可根据韧性要求，兼顾成本，适量增减(5-25%)。PA6、PA66增强增韧3-5%，尼龙与聚丙烯、聚乙烯共混合金的相容剂5%。
包装及储运：25Kg牛皮纸袋内衬塑料袋装，按非危险品，在干燥条件下储运，避日光、雨淋。
温馨提示您:
因塑胶原料行情每天每时波动较大无法及时更新，导致页面上报价可能会与当天实际报价有所差异，请亲们理解及时来电咨询！
021-80107851
