通过
| 牌号 : | SH-915 | 用途级别 : | 改性、填充 |
| 品牌 : | 胜浩橡塑 | 特性： : | 共混 |
| 特性1： : | PA尼龙增韧剂 |
马来酸杆接枝级聚烯烃
特性：此系列产品为马来酸杆接枝聚烯烃类弹性体。
尼龙增韧剂产品性能
产品 | 外观 | 熔融指数(190℃，2.16Kg)：g/10min | 接枝率（%） | 密度(g/cm3) |

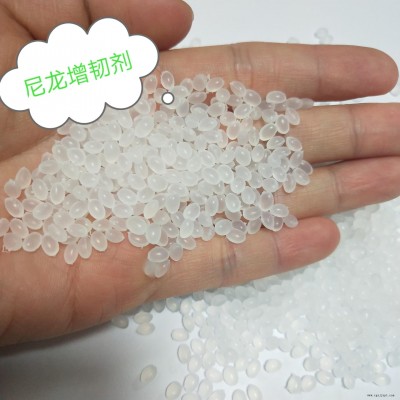

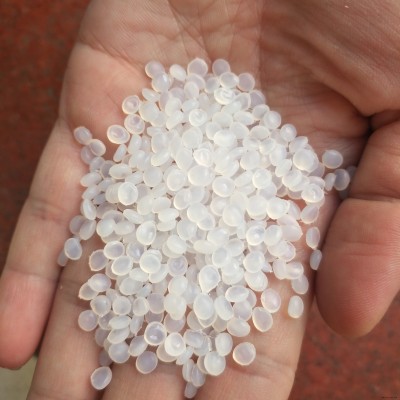

SH-9 | 白色或淡黄色均匀颗粒 | 0.8-3.0 | 0.7-0.9 | 0.89 |
SH-915 | 白色或淡黄色均匀颗粒 | 0.7-2.0 | 1.0-1.3 | 0.87 |
SH-10A | 白色均匀颗粒 | 0.7-3.0 | 1.0-1.3 | 0.87 |
用途：１．用于PA6、PA66增韧等。提高尼龙的抗冲击性，耐寒性，成型加工性，降低吸水率。
２．用于尼龙与聚丙烯、聚乙烯共混合金的相容剂。
３．用于矿物和玻璃纤维填充的尼龙的大分子改性剂(偶联剂)。
表一：PA6树脂增韧典型数据
性 能 | 单 位 | PA6 | PA6+12%（尼龙增韧剂） | PA6+25%（尼龙增韧剂） | ||
SH-9 | SH-10A | SH-9 | SH-10A | |||
拉伸强度 | MPa | 70 | 65 | 60 | 49 | 45 |
断裂伸长率 | % | 12 | 30 | 40 | 80 | 89 |
悬臂梁冲击强度 | KJ/m2 | 7 | 40 | 37 | 81 | 79 |
表二：PA66树脂增韧典型数据
性 能 | 单位 | PA66 | PA66 +20%（SH-915） |
拉伸强度 | MPa | 75 | 50 |
断裂伸长率 | % | 10 | 41 |
悬臂梁冲击强度 | KJ/m2 | 9 | 91 |
注：上述数据为实验典型值，真实可靠。仅供参考，不作为正式质保承诺。
建议用量：可根据韧性要求，兼顾成本，适量增减(5-25%)。PA6、PA66增强增韧3-5%，尼龙与聚丙烯、聚乙烯共混合金的相容剂5%。
包装及储运：25Kg牛皮纸袋内衬塑料袋装，按非危险品，在干燥条件下储运，避日光、雨淋。
温馨提示您:
因本页面展示有限无法完全描述产品更多相关信息；塑胶原料行情每天每时波动较大无法及时更新，请亲们理解！
产品信息和近期价格请您及时来电！
021-80107851
