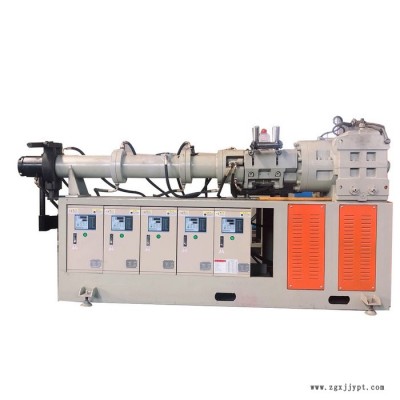

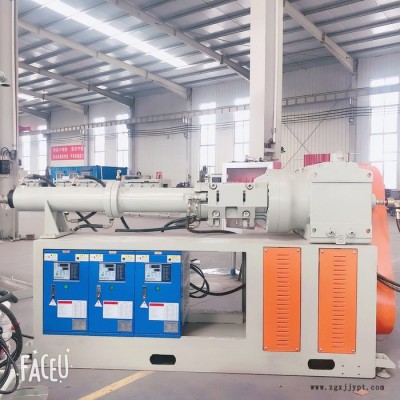

90型橡胶挤出生产线 排气式橡胶挤出机 挤出机生产线设备

主要用途：该设备主要用于各类汽车胶管、加强胶管、异型胶管的挤出；各类汽车用单挤出橡胶密封条、双复合密封条、三复合密封条和四复合密封条的挤出；各类中小工业用胶管的挤出；皮圈的挤出等

设备特点：排气式冷喂料挤出机使用的螺杆按胶料窄压缩段螺槽中的流动状态可分普通型冷排螺杆和强力剪切型冷排螺杆。螺杆分为喂料段、 压缩段、节流段、 排气段和挤出段。节流段采用了浅槽等距等深螺纹,可使胶料获得较高的剪切和稳定的输送过程，同时也提高了排气效果。 该设备包括电机、减速箱、喂料装置、机筒、螺杆、机头、温控装置、真空泵、电控系统和机架等。

用途 用于胶条的连续挤出

 序号 设备名称 数量 备注

90冷喂料橡胶挤出机

8米微波硫化烘箱 1

8米热风硫化烘箱 1

8米热风硫化烘箱 1

6米冷却水槽1

牵引机 2

定长裁断机 3

1设备中心高 1050±20mm

2设备方向 人面对设备，右进左出

3设备颜色 蓝色 冷灰色

4设备电源 三相 380V,50HZ

5所需汽源 0.5-0.6MPa

6所需水源 0.2MPa

7电机品牌 清华紫光、特种电机

8.变频器品牌 台达

9减速箱品牌 国茂牌

11生产线速度 28m/min

12温控仪品牌 **

13设备工作环境 温度0-40℃，湿度50%-90%

14急停装置 所有有动力的设备均设置急停装置

15动作指示灯颜色 电源指示：白色，运行指示：绿色；故障指示：红色

16控制箱上安装的部件 启动、停止按钮及其他操作按钮

17设备满足生产工艺，设备电源气路布局合理，走向横平竖直；方便员工操作

18电气采用控制柜，内部包括驱动系统、联控系统、速度控制系统等

19电控柜布置于支架内，不影响操作人员移动,控制面板支架采用铝型材

20配线须有一定余量，采用色标区分用途并有端子标记
