| 加工定制 | 是 |
|---|---|
| 齿轮类型 | 蜗轮蜗杆 |
| 安装形式 | 立式 |
| 布局形式 | 垂直轴 |
| 齿面硬度 | 硬齿面 |
| 类别 | 蜗轮蜗杆减速机 |
| 适用范围 | 轮胎定型硫化机 |
| 品牌 | 飞勒机械设备 |
| 型号 | PW250轮胎定型硫化机平面包络环面蜗轮蜗杆减速机 |

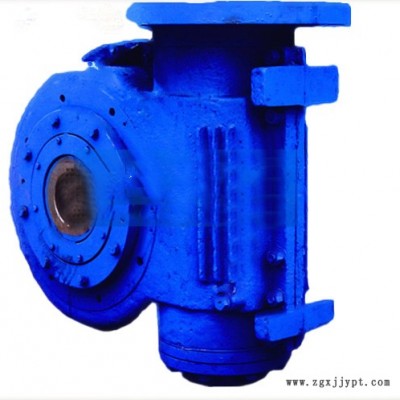

PW250轮胎定型硫化机平面包络环面蜗轮蜗杆减速机
产品详情：轮胎定型硫化机用平面包络环面蜗杆减速机内部采用平面包络环面蜗轮蜗杆副，其承载能力大，传动效率高，结构紧凑、合理。此减速机是按照中华人民共和国化工行业标准HG/T 2738-95设计制造。
产品特点
轮胎定型硫化机用二次包络减速机内部采用平面包络环面蜗轮蜗杆副，其承载能力大，传动效率高，结构紧凑、合理。此减速机是按照中华人民共和国化工行业标准HG/T 2738-95设计制造。
蜗杆与油封接触端采用超声波镜面表面处理，油封采用进口耐高温TTO/NAK， 轴端镜面表面处理，精度高，硬度提高20%，保证不泄漏；蜗杆进行动平衡校验。承载能力大；结构紧凑、合理。传动效率高；运转平稳、噪音低；使用寿命长。
型号
单级硫化机平面二次包络环面蜗轮蜗杆减速机中心距：250、320、360、450mm。
双级硫化机平面二次包络环面蜗轮蜗杆减速机中心距：140/280mm
内部采用平面二次包络环面蜗杆传动技术，该蜗轮蜗杆具有以下优点：
?节能降耗
?使用寿命长
?承载能力强
?接触齿数多
?结构紧凑合理
?噪音低平稳啮合
?高质量材质及热处理方法
产品特点介绍
平面二次包络环面蜗杆传动是一种新型蜗杆传动装置。平面二次包络蜗杆副是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，然后再以蜗杆的齿面为母面，通过相对运动包络出蜗轮的齿面而形成的。用这种方法加工出的平面二次包络蜗杆副，具有以下特征：
?蜗杆采用合金钢40Cr、42CrMo、38CrMoAl调质及离子氮化处理，齿面经硬化处理后，精*磨制而成，齿面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齿形精度高，表面光滑。
?蜗杆与蜗轮的啮合为多齿接触，齿面接触面积大，并且有瞬时双线接触，接触线总长度长，齿面接触区可达70%以上。
?因蜗杆为环面蜗杆，与蜗轮同时啮合齿数多。
?加工过程与成形原理吻合度高，传动精度高。
?啮合面的综合曲率半径大。
?接触线与相对速度方向夹角大，啮合中容易 形成动压油膜及保持性好，减少齿面磨损。
?蜗轮采用锡青铜ZCuSn10Pb1离心浇铸，耐磨损。
?综上，平面二次包络环面蜗杆副和普通蜗杆副相比，承载能力大，传动效率高，使用寿命长。
