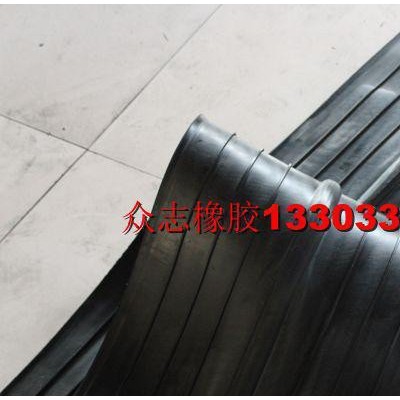

中埋式橡胶止水带是橡胶止水带的主要型式之一，是其中最重要的，应用最广泛的一种止水带形式，通常又称中置式橡胶止水带或内埋式橡胶止水带，这是将橡胶止水带安装在混凝土变形缝、伸缩缝等混凝土内部设置的止水带，具有以止水带的材料弹性和结构形式来适应混凝土伸缩变形的能力。中埋式橡胶止水带利用橡胶本身具有的高弹性和压缩变形性的特性，在各种载荷下产生弹性变形，从而起到有效紧固密封，防止建筑构造的漏水、渗水及减震缓冲作用。
中埋式橡胶止水带接头方法有两种：一种是采用粘接剂进行冷接头，一种是使用热硫化模具进行热接。 下边就分别介绍下两种接头方法：粘接剂冷接是采用橡胶止水带专用冷接胶水、采用搭接法把止水带需要接头的断面用磨光机磨平5~10厘米、涂胶水压实即可，具有强度高、凝固快的优点、施工方便、省时省力，可达到一般工程质量要求。场热接硫化法接头是使用与止水带匹配的热硫化模具及生胶片现场硫化热接，施工难度大，但接头效果理想，适合对工程质量要求严格的项目。
超前止水后浇带中埋式橡胶止水带施工方法
工程设计超前止水后浇带中埋式橡胶止水带在混凝土施工过程中，常常由于固定原因出现橡胶止水带位置不准、变形过大等情况，造成止水效果差，工程出现渗漏现象。
为保证中埋式橡胶止水带位置正确，具体做法按以下要求执行：
1、 在橡胶止水带两侧距边缘40mm处打孔，孔径10mm,孔距1000mm。
2、 在附加分布钢筋上焊接Φ10钢筋，位置同橡胶止水带已开的孔，使橡胶止水带刚好可套在Φ10钢筋上，在橡胶止水带下口用遇水膨胀橡胶止水垫圈套在Φ10钢筋上。施工中必须保证橡胶止水带的位置准确。
3、 在橡胶止水带上口已露出的Φ10钢筋上用Φ12钢筋双向焊接连接，使整个橡胶止水带被嵌固在钢筋网中，保证了中埋式橡胶止水带的正确位置，形成有效防水。
4、以上工作完成后，在橡胶止水带上口（125mm处）、底板下层钢筋下口增设钢丝网片封闭后方可绑扎底板钢筋。
我公司生产的橡胶止水带产品是以国产云南天然标一橡胶与进口合成橡胶为主要原料,并掺加各种助剂及填充料,经塑炼、混炼、压制成型止水产品,生产止水带规格有：桥型、山型、P型、U型、Z型、乙型、T型、H型、E型、Q型等型号的橡胶止水带产品。我们可以根据在工程中的使用情况又可分类为埋式橡胶止水带和背贴式橡胶止水带。该材料具有良好的弹性,耐磨性、耐老化性和抗撕裂性能,适应变形能力强、防水性能好,温度使用范围为-45℃-+60℃.当温度超过70℃,以及受强烈的氧化作用或受油类等有机溶剂侵蚀时,均不得使用橡胶止水带. 适用范围应用于地下构筑物、水坝、贮水池、游泳池、屋面以及其他建筑物质和构筑物的变形缝防水. 橡胶止水带是在传统的止水带基础上进行了全新改进，橡胶止水带就是可以利用橡胶本身具有的高弹性和压缩变形性的特性，在各种载荷下产生弹性变形，从而起到有效紧固密封，防止建筑构造的漏水、渗水及减震缓冲作用，从而提高了施工/伸缩缝的防水安全系数。如果发生渗漏，通过注浆，能有效地、快速的修补，防水质量，可靠不复发，其综合费用最经济，彻底解决了传统止水带的弱点。我公司工程橡胶生产的橡胶止水带是一种新型止水带产品；它采用先进的防水理念，广泛应用于施工缝、变形缝桥梁伸缩缝的施工，具有可检测、可注浆修补特点的止水带；该产品可适用于所有地下防水、排水结构的工程建设中，如挡水坝、蓄水池、地铁隧道、地下室等。中埋可注浆式止水带最大的特点就是可检测、可注浆修补，这也是传统的止水带在防水的过程中最大的弱点，即使防水性能再好的止水带在变形缝与施工缝的施工过程中，如果施工质量不达标，水仍然可以从止水带与砼间的缝隙渗出，引起漏水；另外止水带的接缝质量差也是引起施工缝漏水的主要原因。
施工缝、变形缝防水施工作业指导书
一、适用条件、范围施工及变形缝是隧道防排水的薄弱环节，施工缝分为环向及纵向两种。
采用封闭式防水段的环向施工缝（拱墙、仰拱）从外至内分别设置防水板，中埋排水管及中埋止水带等多重防水措施。
一般地段拱墙环向施工缝设置中埋式排水管及中埋止水带等防排水设施，仰拱环向施工缝设置中埋式止水带防水。
纵向施工缝主要采用涂刷混凝土界面剂及遇水膨胀橡胶止水条防水措施。
沉降缝拱墙部位防水采用中埋止水带，沥青木丝板塞缝，聚硫密封胶（内侧设置排水槽引排渗入水）等措施，沉降缝仰拱部位采用中埋止水带，沥青木丝板塞缝并环向设置双层抗剪钢筋的措施，以减小沉降缝两边的不均匀沉降。
二、施工缝、变形缝的止水原理
二缝（施工缝、变形缝）是混凝土与混凝土界面之间的缝隙，在混凝土界面嵌入止水材料时，止水材料和混凝土之间同时也形成了新的界面（缝隙），因此，二缝的止水都是界面缝隙的止水，在考虑了混凝土与混凝土界面缝隙的止水后，必须解决止水材料自身和混凝土界面的密封止水，同时必须满足土木工程止水材料的可靠性和耐久性。施工缝缝隙一般都不大，在混凝土施工过程中和投入使用后，存在少量混凝土伸缩变形，沉降变形，相应止水材料也要适应这些变形，才能达到止水目的。与施工缝相比，变形缝缝隙较宽，要考虑采用吸水膨胀率较大的遇水膨胀止水材料。
三、施工缝、变形缝防水（一）施工缝、变形缝处理
环向施工缝处设中埋式止水带及排水管，仰拱部位设中埋式止水带；纵向施工缝刷涂混凝土界面剂。变形缝拱墙部位采用中埋橡胶止水带，沥青木丝板塞缝、聚硫密封胶（内侧设排水暗槽引排渗入水）；沉降缝仰拱部位采用中埋式橡胶止水带、沥青木丝板塞缝并环向设双层抗剪钢筋（φ50，20MnSi），以减小沉降的不均匀。
（二）复合式止水带施工缝防水构造形式
复合式止水带由外贴式止水带与中埋式止水带组成，常见的复合式止水带施工缝防水构造形式如下图
施工缝防水复合构造形式
中埋式止水带与外贴防水层复合使用
中埋式止水带、遇水膨胀止水条与嵌缝材料复合使用
（三）中埋式止水带施工
中埋式止水带有钢板腻子止水带和遇水膨胀橡胶止水带两种。
1）施工工艺流程
2）施工工艺
（1）挡头板制作：在模筑衬砌施工时，根据衬砌厚度及衬砌形式，制作拼装式钢模挡头板，每块钢模宽度为衬砌厚度的一半。预先在拱部和仰拱靠下侧钢模、墙部两侧钢模按环向间距0.3m～0.4m钻Φ12孔，同时将钢模根据安装顺序编号。
（2）就位固定：按编号安装钢模挡头板，同时将止水带沿隧道环向夹在挡头板中间，预留一半止水带浇筑在下一循环砼衬砌中。
用Φ12钢筋制作一端带弯钩的钢筋卡，穿过钢模上预留的Φ12孔，用弯钩卡紧挡头板内侧止水带，将拱部、仰拱止水带托平，将墙部止水带固定，同时将内侧钢筋卡与结构钢筋绑扎连接，使止水带位置固定。挡头板外侧的另一半止水带为避免止水带弯折后受到破坏，应尽量在未衬砌段也采用加工的钢筋U型卡固定在两侧钢模上。
待砼凝固拆除挡头板后，在下一环二衬钢筋绑扎好后，及时用同样的弯钩钢筋卡卡紧止水带，将止水带托平固定，浇注下一环衬砌砼。
（3）止水带接头：宜留设在起拱线上下，尽量避开容易形成壁后积水的部位。接头形式满足以下要求：
止水带接头形式
粘接前应做好接头表面的清刷与打毛，粘接可采用热硫化连接的方法，搭接长度不得小于10cm，焊接缝宽不小于5cm。
4）止水带安装、接头检查
（1）检查止水带安装的横向、纵向位置，保证与设计位置吻合。止水带不得翻滚、偏移、扭结，以免影响止水效果。
（2）检查接头处上下止水带的压茬方向，此方向应以排水畅通、将水外引为正确方向，即上部止水带靠近围岩，下部止水带靠近隧道衬砌。
（3）观察接头粘接和表面打毛情况，接头外观应平整光洁。抗拉伸强度不低于母材的80%；不合格时重新焊接或粘接。
5）施工要点
（1）止水带露出仰拱部分，在下一环衬砌前须用麻袋布包裹保护好，不得被钉子、钢筋、石子等刺破，如发现有割伤、破裂现象，应及时修补。
（2）在浇捣靠近止水带附近的混凝土时，应严格控制浇捣的冲击力，避免力量过大而刺破橡胶止水带，同时还必须充分震捣，排除止水带底部气泡和空隙，保证混凝土与橡胶止水带的紧密结合。
（3）对于钢筋混凝土地段安设的遇水膨胀橡胶止水带，必须注意膨胀条一面（带红色一面）面向围岩面安装。
（四）环向波纹管施工
在相邻两环二衬中埋式止水带靠围岩面一侧须安装一根ф50环向打孔波纹管（外包土工布）。具体施作方法为：中埋式止水带固定后，在靠近围岩面一侧的挡头板内侧紧挨止水带处，固定一ф55左右大小的半圆形木模。待上一环二衬砼灌注完拆除挡头模板时，同步拆除该半圆形木模，然后在下一环二衬钢筋绑扎及立模前，将用土工布包裹好的环向波纹管放入预留出的半圆形槽内固定。
（五）纵向施工缝
浇灌混凝土前，将纵向施工缝表面凿毛，清除浮粒和杂物，用水冲洗干净，保持湿润，涂刷2mm厚混凝土界面处理剂并及时浇筑混凝土。
（六）施工缝设置与施工验收标准
1、衬砌结构混凝土施工应连续一次浇筑完成，宜少留施工缝，拱圈、仰拱、底板不得留纵向施工缝。
2、墙体纵向施工缝不宜留设在剪力与弯矩最大处或底板与侧壁的交接处，应留在高出底板顶面不小于30cm的墙体上；
3、墙体有预留孔洞时，施工缝距孔洞边缘不应小于30cm；
4、纵向施工缝浇灌混凝土前，应将其表面凿毛，清除浮粒和杂物，用水冲洗干净，保持湿润，可铺上一层厚25～30mm的1∶1水泥砂浆或涂刷混凝土界面处理剂并及时浇筑混凝土；
5 、施工缝内采用中埋式止水带时，应确保位置准确、固定牢靠；
6、施工中应采取措施保证待贴止水条的混凝土界面洁净。
（七）变形缝施工
变形缝缝隙较宽，选择变形缝防水材料时，除了选用橡胶止水带止水外，还考虑到橡胶止水带有限的压缩变形能力和弹性变形能力以及与混凝土之间的密封还存在一定的缺陷，不能完全填充和密封其变形范围以外的孔隙，为此，又选用了一种具有“双重止水功能”的遇水膨胀止水条作补充，它可以通过自身的弹性和遇水时体积膨胀来进一步填充和密封橡胶弹性变形以外的橡胶和混凝土之间的界面缝隙，以此来达到可靠的止水效果。
1．变形缝的设置与应符合下列规定：
1）变形缝的位置、宽度、构造型式应符合设计要求；
2）缝内两侧应平整、清洁、无渗水；
3）缝底应先设置与嵌缝材料无粘结力的背衬材料或遇水膨胀止水条；
4）嵌缝应密实。
2．变形缝嵌缝材料及嵌填施工应符合系列要求：
1）嵌缝材料要求最大拉伸强度不应小于0.2MPa，最大伸长率应大于300％，且拉、压循环性能为80℃时拉伸—压缩率不小于±20％。
2）缝内两侧平整、清洁、无渗水，涂刷的基层处理剂符合设计要求。
3）背衬材料的设置应符合设计要求。
4）嵌填密实，与两侧粘接牢固。
3．施工工艺
（1）变形缝处中埋式橡胶止水带，按照上述方式施作。
（2）拱墙变形缝处衬砌内缘设置的钢板接水盒，在拆除端头模板后，于下一衬砌段砼施工前，按设计位置用铆钉固定在前一衬砌段的端面上。
（3）防水板、遇水膨胀橡胶止水带、钢板接水盒间空隙采用沥青木丝板等填缝料填塞密实。
（4）靠近衬砌内缘3cm、缝宽2cm范围内，在衬砌时，预埋泡沫条，待二衬施工完成后，扣出泡沫条，涂以嵌入聚硫密封胶封堵。
4．施工要点
（1）变形缝的位置、宽度、构造型式应正确，缝内两侧平整、清洁、无渗水。
（2）缝底先设置与嵌缝材料无粘结力的背衬材料，做到嵌缝密实。
（3）缝内涂刷基层处理剂，做到嵌填密实，与两侧粘接牢固
