| 电机功率 | 电询 |
|---|---|
| 规格 | 顶板离层仪 |
| 配套动力 | 电询 |
| 用途 | 矿用 |
| 品牌 | 亿煤 |
| 型号 | T型 |
| 加工定制 | 是 |

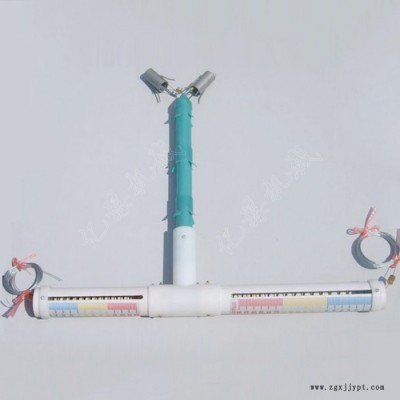

T型顶板离层仪
T型顶板离层仪产品介绍
T型顶板离层仪是监测顶板岩层分离时所产生位移量的专用仪器。它主要适用于采用锚杆、锚索 支护的巷道顶板及需要测量顶板位移的工作面。本仪器灵敏度高，显示直观，大大减少了视觉误差。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆、锚索的合理性、经济性而需要的科学依据。
T型顶板离层仪安装步骤
（a）用φ27-28mm钻头在顶板上打孔至预定深度。
（b）用端部带槽的安装杆将上部锚固器1推至钻孔上端，轻拉一下细钢绳确认锚固器已锚住。（注：上部锚固器与显示孔口到上部锚固器之间的总变形量的T刻度指示环4相连。）
（c）用端部带槽的安装杆将下部锚固器2推至钻孔中预定监测位置(通常与顶板锚杆上端处于同一高度)，轻拉一下细钢绳确认锚固器已锚住。
（d）检查确认孔口套管组件连接牢固，然后将其插入钻孔中，确保两个刻度指示环移动顺畅，不受任何卡阻，并确认孔口套管组件已固定在钻孔中（注：在将孔口套管组件推入钻孔中的同时，需将细钢绳从刻度杆端向外拉）。
（e）将刻度指示环T的红色边缘与“0”刻度对齐，然后用卡箍5将与其相连的细钢绳卡住，确认指示环移动不受卡阻，截去多余的细钢绳。
（f）将刻度指示环L的红色边缘与“0”刻度对齐，然后用卡箍7将与其相连的细钢绳卡住，确认指示环移动不受卡阻，截去多余的细钢绳。
（g）记录指示仪编号、安装日期及位置，初始读数。
T型顶板离层仪技术指标
监测点：2点；
量程：浅基点150mm；
深基点210mm；
精度：±1mm；
监测范围：浅基点5m；深基点8m，可根据现场实际确定监测范围。
