产品型号 | ECA-DHLQ-650 |
---|---|
电动机功率 | 5.5kw |
规格 | 120*60*74cm |
类型 | 皮带硫化机 |
外形尺寸 | 1322×830×585mm |
样式 | 卧式 |
运行方式 | 液压硫化机 |
重量 | 1500kg |
最大宽度 | 600㎜ |
最大行程 | 600㎜ |
切割刀宽(mm) | 600㎜ |
品牌 | 华睦机械 |
加工定制 | 否 |
公称合模力 | 500MN |
切割刀宽 | 600㎜ |
电动机功率(kW) | 7.5KW |

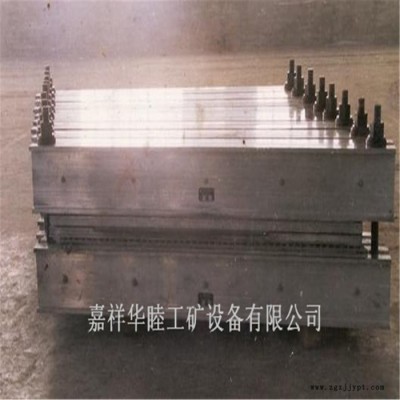

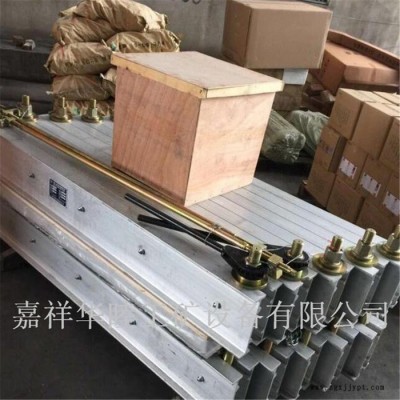

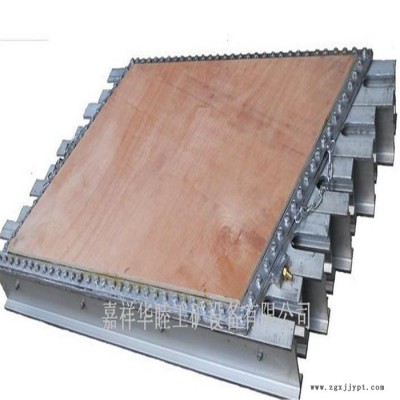

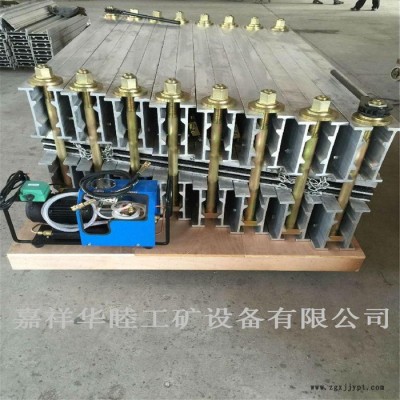

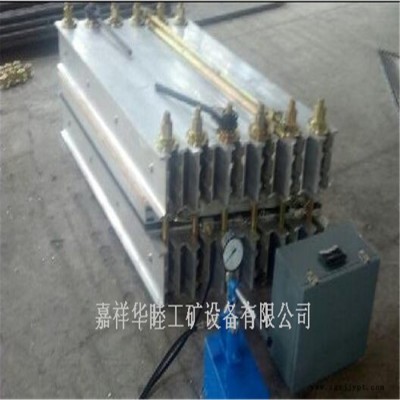

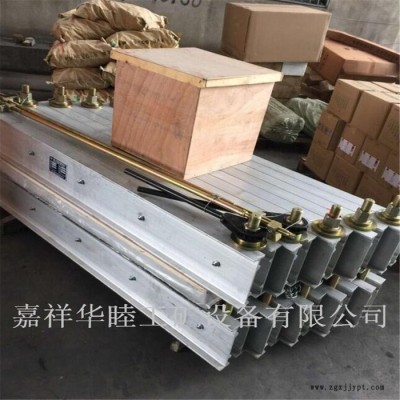

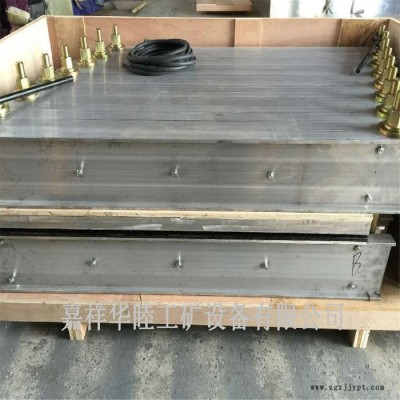

硫化器的主要部件,为铝合金制造,特点是体积小,重量轻,搬运方便,电热元件为片式结构,采用三相电路联结,电压为380V(或660V)工作平衡可靠,电流小,热板壳体为铝合金制造,热惰性和方向性小,所以热板工作平面温度均匀,电热板工作中,从升温到硫化,均由电热控制箱自动控制温度和时间,耗能小,热效率高,操作方便,工作可靠,硫化质量好,压力装置为板式水压,结构简单,维护方便,硫化压力大且均匀等优点。是国内较为先进的胶带硫化胶接设备之一。
胶带接头质量的好坏,将直接关系到胶带的连结强度和使用寿命,关系到胶带运输机的工作效率。所以硫化器的胶带运输机的胶带安装,不但作用重要,而且也是必不可少器械。
随着胶带运输机向长距离,大运量,高强度多品种方向发展,胶带的使用和要求必然要遇到许多技术问题。其中胶带硫化胶接技术和器械,在胶带运输机可靠运行中占有重要地位。而DHLQ型系列硫化器,能很好的满足和胜任各种结构和型式硫化胶接的需要。
二、技术参数
序号 | 型号 | 硫化胶带宽(mm) | 规格 | 加热板尺寸(长×宽)(mm) | 功率(KW) | 外形尺寸(长×宽×高)(mm) | 重量(kg) | |
1 | ECA-DHLQ-650 | 650 | 650×830 | 830×820 | 10.8 | 1322×830×585 | 440 | |
2 | 650×1000 | 1000×820 | 13 | 1384×1000×585 | 530 | |||
3 | ECA-DHLQ-800 | 800 | 800×830 | 830×995 | 12.7 | 1492×830×585 | 515 | |
4 | 800×1000 | 1000×995 | 15.4 | 1554×1000×585 | 630 | |||
5 | ECA-DHLQ-1000 | 1000 | 1000×830 | 830×1228 | 15 | 1692×830×585 | 600 | |
6 | 1000×1000 | 1000×1228 | 18 | 1754×1000×585 | 715 | |||
7 | ECA-DHLQ-1200 | 1200 | 1200×830 | 830×1431 | 18.2 | 1922×830×750 | 800 | |
8 | 1200×1000 | 1000×1431 | 22 | 1984×1000×750 | 912 | |||
9 | ECA-DHLQ-1400 | 1400 | 1400×830 | 830×1653 | 20.6 | 2142×830×750 | 885 | |
10 | 1400×1000 | 1000×1653 | 24.6 | 2204×1000×750 | 1050 | |||
11 | ECA-DHLQ-1600 | 1600 | 1600×830 | 830×1867 | 22.8 | 2382×830×795 | 1130 | |
12 | 1600×1000 | 1000×1867 | 27.2 | 2444×1000×795 | 1325 | |||
13 | ECA-DHLQ-1800 | 1800 | 1800×830 | 830×2079 | 25 | 2592×830×900 | 1420 | |
14 | 1800×1000 | 1000×2079 | 30 | 2654×1000×900 | 1630 | |||
15 | ECA-DHLQ-2000 | 2000 | 2000×830 | 830×2303 | 27.4 | 2792×830×900 | 1560 | |
16 | 2000×1000 | 1000×2303 | 33 | 2854×1000×900 | 1824 | |||
17 | ECA-DHLQ-2200 | 2200 | 2200×830 | 830×2478 | 30 | 2992×830×980 | 1720 | |
18 | 2200×1000 | 1000×2478 | 36.2 | 3054×1000×980 | 2030 | |||
19 | ECA-DHLQ-2400 | 2400 | 2400×830 | 830×2678 | 33.6 | 3192×830×980 | 2220 | |
20 | 2400×1000 | 1000×2678 | 39 | 3192×1000×980 | 2530 | |||
21 | ECA-DHLQ-3200 | 3200 | 3200×830 | 830×3478 | 39.8 | 3892×830×1060 | 4720 | |
22 | 3200×1000 | 1000×3478 | 42.5 | 3892×1000×1060 | 5030 |
三、硫化器的使用维护和保养
1. 硫化器使用时,一定详细阅读《使用说明书》,并在安装、操作过程按说明书的规定程序进行。
2. 上、下电热板电热、控制箱,是由各种电气元件和各种电气仪表用导线连接而成。所以,在搬运或使用过程中,一定要轻拿、轻放,严防强烈振动和过重碰擦。
3. 硫化器在使用前,一定要检查电热板内的电热元件是否受潮而影响绝缘,否则要进行烘干;装置各紧固螺钉、螺母是否松动而渗透水漏水,否则要紧固;电热控制箱的各开关和仪表是否灵活可靠等。
4. 在露天野外进行硫化胶接时,要注意防风、防雨。用完后,要用方木等垫好,并在其上盖好防雨布,以防受潮和进水而损坏。
5. 硫化器不用时,应放在空气流通,相对湿度不大于85%,不得受到雨雪浸袭的库房内;放置时,要和方木等垫起,严禁直接放置在地面上。
6. 硫化器长时间不用时,使用前要将上、下电热板盖板打开,并将内部烘干后再用;另外,要将压力装置的紧密螺钉、螺母用力拧紧。
