| 颜色 | 蓝色 |
|---|---|
| 包装 | 出口包装 |
| 规格 | 标准规格 |
| 重量 | 12KG |
| 外形尺寸 | 300×195×515 mm |
| 额定排出压力 | 4Mpa |
| 每次流量 | 12.5ML |
| 柱塞直径 | 20mm |
| 柱塞行程 | 40mm |
| 工作介质 | 清水 |
| 材质 | 不锈钢 |
| 产地 | 江苏 |
| 适用对象 | 机械设备 |
| 新旧程度 | 全新 |
| 种类 | 机械配件 |
| 品牌 | 鑫塔 |
| 型号 | SY12.5/4 |
| 加工定制 | 是 |
| 打样周期 | 1-3天 |
| 加工周期 | 1-3天 |
| 年剩余加工能力 | 10000件 |
| 年加工能力 | 100000件 |
1.产品概述
S-SY12.5/4型手动水压泵上供硫化机增压使用的设备。它具有小巧轻便、结构简单、外形美观、使用维护方便等优点，是一种理想的便携式手动水压泵。本泵工作介质为温度5-60°的清水。
2.技术参数
| 额定排出压力 MPa | 每次流量
ML | 柱塞直径
mm | 柱塞行程
mm | 手柄最大施力 N | 外形尺寸 （长′宽′高） | 重量
kg |
| 4 | 12.5 | 20 | 40 | 170 | 320′195′515 | 12 |
3.使用说明

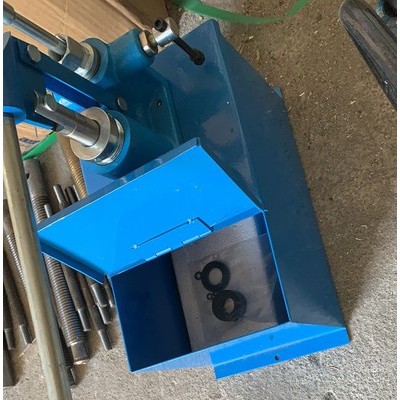

硫化机专用手动水压泵为立式单缸手动往复泵，由水箱、缸体、柱塞、进水阀组、压力表、手柄放水阀和工作接管等主要零部件组成。工作时，摇动手柄带动柱塞上下运动，柱塞上升时，进水阀开启，工作介质被吸入缸体内，柱塞压下进，进水阀开启，工作介质被吸入缸体内，柱塞压下时，进水阀关闭，出水阀开启，介质被增压而由侧面排出。当压力升高到所需工作压力时，既可停泵进行保压，压力表指示值即为工作压力，保压结束，开启放水阀，工作介质放回水箱而卸压。

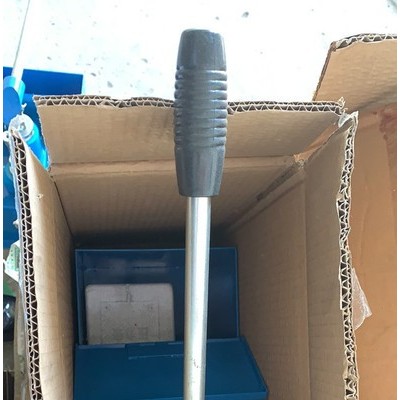

使用前请先装好压力表（表和管接头向密封件为O型封圈10?1.9GB1235-86手柄和工作接管（高压接管和快速接头总成））。水箱充满介质，然后开始工作。
使用中请定期向柱塞及销轴处滴加数滴机油，以资润滑，如发现渗透应先检修。如拧紧各处螺纹连接件，适当调整柱塞密封件的压力螺套。如发现保压性能或升压速度过慢时，主要应检查放水阀是否关紧，再检查进水阀是否渗漏，必要时应拆下清理，研磨修复或更换。
本泵长期停用时，应排尽内腔积水，抽灌防锈油或机油作防腐剂。
