GQZ系列支座安装：

1、采用本系列支座时，安装支座的垫石混凝土强度等级不得低于C40级。

2、安装支座处应设置支座垫石，固定球形支座免费出图，垫石尺寸应按局部承压计算，其长度、宽度比支座底板尺寸大100mm以上，高度不小于100mm，且应布置钢筋。并按支座底

板地脚螺栓间距与底柱规格预留螺栓孔位置。若采用预埋钢板焊接连接时，支座就位后，用对称断续方式焊接，焊接过程中应防止支座钢体温度过高，有效防止变形、烧坏聚四氟乙烯板等。

3、支座安装标高应符合设计要求。控制垫石顶面标高时要注意预留支座底板下砂浆垫层厚度。支座支承面四角高差不得大于1mm。

4、支座安装前方可开箱，并检查支座各部件及配件清单。支座安装前不允许随意拆卸固定件。

5、支座安装的注意事项：

1）支座安装位置划出中心十字，支座顺桥方向的中心线应与主梁顺桥向中心线平行。

2）活动支座的上顶板与下底盆顺桥方向的中心线应重合。

3）支座安装过程中，不得松开上顶板与下底盆的连接固定板，以防止发生过大的转角而倾覆。待支座安装完成后再拆除连接板，以防约束梁体的正常位移与转动。

4）检查不锈钢板外露面是否清洁，在运输、储存、安装过程中涂装是否碰掉，发现问题应及时清洁及补刷涂装，然后安装防尘设施。

6、支座安装还应满足现行桥梁施工规范的相关规定。支座使用期间，应按养护规范的有关规定定期进行检查及养护。

钢结构支座选用时需要注意的事项：

1、选用钢结构支座时应留意承载力的大小、水平力的大小、竖向拉力的大小，并留意位移量和转角，关于减震支座还要留意水平弹性刚度。

2、在选用钢结构支座的时候要留意支座的类型，球形支座免费出图，也就是确实双向活动型、单向活动型、固定型。

3、减震支座的约束方向都处以位移和刚度，充分工程减震的需求。

在介绍完钢结构支座的性能特点后，大家是否对钢结构支座有了更多的了解呢？如果您需要购买钢结构支座，或者有钢结构支座安装、更换的业务也欢迎联系我们哦。联系方式：18932815855

在现有建筑结构工程设计中，传统支承跨江渡槽的球形支座仅具 有承压、位移和转动功能。由于没有阻尼抗震作用，当产生的水 平力大于支座水平极限设计抗剪承载力时，侧挡块破坏，致使跨江渡 槽等结构遭到损坏。

抗震阻尼球型支座，包括钢套筒1、上座板2、预紧螺栓群3、 抗剪块4、抗剪销5、高弹性阻尼件6、导向螺杆7、下座板8、球面 四氟滑板9、球冠衬板10、平面四氟滑板11、不锈钢滑板12和锚固 螺栓13。球冠衬板10的球面朝上，平面四氟滑板11镶嵌在球冠衬板 10下端，并与焊接在下座板8上端的平面不锈钢滑板12匹配形成桥 梁支座的主滑移面。

球面四氟滑板9位于球冠衬板10上端，镶嵌在上座板2下端凹面 止口里，并与经镀硬铬处理的球冠衬板10凸球面匹配形成球面转动滑 移面。

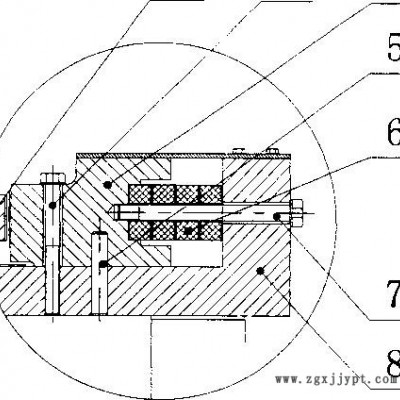

在上座板2限位方向两侧和下座板8凸起挡块之间均设置有抗剪 块4和高弹性阻尼元件6。抗剪块4用预紧螺栓群3和抗剪销5固定 下座板8上端，预紧螺栓群3位于抗剪块4内侧，并承受弯矩效应，双向滑动球形支座免费出图， 抗剪销5位于抗剪块4外侧，并承受一定水平剪切推力。高弹性阻尼 元件6位于抗剪块4和下座板8凸起挡块之间，并用导向螺杆7固定 在抗剪块4上。正常使用时，抗剪块4起非限位方向的导向作用，并 利用抗剪销5承受一定的水平剪切力；时，当产生的水平推 力大于支座水平极限设计抗剪承载力时，抗剪销5破坏，高弹性阻尼 元件6同时起缓冲作用，以实现支座的阻尼抗震功能，从而保护桥梁 及跨江渡槽等建筑结构免遭损坏。
