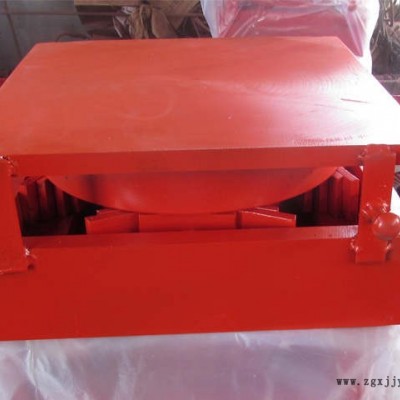

QZ型球形钢支座主要技术性能?1、支座反力（坚向承载力）分为16级：??

??1000，1500，2000，2500，3000，4000，5000，6000，7000，滑动球形支座技术参数，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN时单独设计加工。??2、支座设计转角分为?0.01?0.015和0.02rad。?3、支座设计位移量：??

??顺桥向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm，?±100mm和±150mm。???横桥向：采用DX多向活动支座，e=±20mm。???设计位移量根据工程需要可进行变更。??

4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa左右时，取值如下：??

??常温（-25℃～+60℃）0.03；???低温（-40℃～+40℃）0.05?5、支座可承受的水平力：?

??纵向活动支座（ZX）横桥向水平力为支座反力的10%；固定支座（GD）承受水平力为支座反力的10%

1.?设计依据?

建筑抗震设计规范G?50011-2001；?钢结构设计规范G?50017-2003；?铸钢节点应用技术规程CECS??235:2008;?球型支座技术条件GB/T?17955-2000。?2.?设计数据输入?

支座的性能参数：竖向压力????P＝1250000N?

水平剪力????H＝1310000N?竖向拉力??????F=600000N?转角??????????θ＝0.02rad?

3.?材料选择?

支座受力件选用铸钢ZG275-485H和ZG270-500；?摩擦件选用聚四氟乙烯（PTFE）；?密封材料选用天然橡胶(NR)?4.?材料强度设计值?

铸钢ZG275-485H的抗拉、抗压、抗弯强度设计值f＝215N/mm2，?铸钢ZG270-500的抗拉、抗压、抗弯强度设计值f＝210N/mm2，?焊缝强度设计值ffw＝160?N/mm2，?

聚四氟乙烯（PTFE）的强度设计值fs＝30?N/mm2。

5.?支座的传力路径?

外力——上座板——不锈钢板——平面四氟板——球芯——球面四氟板——底座。?6.?水平剪力传力路径：?

外力——上座板——底座。?7.?设计计算（附计算书图）?

计算思路：?

设计计算首先对支座在给定的单一力学状态（即压、剪）下分别进行强度计算；然后对支座进行折算应力强度计算。?

从剪力传力路径可以看出，水平力在支座内是支座上支座板与支座底座相互作用，计算受剪时作用面压应力和上支座板外圆筒臂折算应力，同时计算下座板弯曲应力和焊缝。?7强度计算?

桥梁及跨江渡槽 等建筑结构上的抗震阻尼球型支座，旨在克服现有 球形支座无阻尼抗震功能的缺陷。该支座上座板 限位方向两侧和下座板凸起挡块之间均设置有抗剪 块和高弹性阻尼件。抗剪块用预紧螺栓群和抗剪 销固定下座板上端，预紧螺栓群承受弯矩效应，抗 剪销承受一定水平剪切推力。高弹性阻尼件用导 向螺杆固定在抗剪块上。采用本实用新型在正常 使用时，抗剪块起非限位方向的导向作用，邯郸滑动球形支座，并利用 抗剪销承受一定的水平剪切力；时，滑动球形支座在线指导安装，当产 生的水平推力大于支座水平极限设计抗剪承载力 时，抗剪销破坏，高弹性阻尼件同时起缓冲作用， 以实现支座的阻尼抗震功能，从而保护桥梁及跨江 渡槽等建筑结构免遭损坏。

抗震阻尼球型支座是一种桥梁支座，尤其是一种既具有承压、位移和 转动功能，又具有阻尼抗震作用的抗震阻尼球型支座。

球型支座是桥梁及建筑工程中的重要组成部件之一，其作用是将 桥梁及建筑结构上部各种荷载通过球型支座传递到墩台上，同时保证 桥梁及建筑结构所要求的受力、位移和转动需要。

近年来，随着国家对基础设施建设力度的加大，桥梁及建筑工程 得到了高速的发展，滑动球形支座厂家，各类新型结构型式和功能性桥梁及建筑工程不断 涌现，对球型支座的技术性能和功能提出了更高要求。为此，各类抗 震、测力、抗拉、抗剪、调高及防腐蚀球型支座逐步得到了开发和推 广应用。
