通过
| 密度 | 1.67 |
|---|---|
| 牌号 | E6807LHF |
| 热变形温度 | 270 |
| 颜色 | 本色/黑色 |
| 用途级别 | 注塑级 |
| 产地/厂家 | 日本住友 |
| 特性级别 | 高流动 |
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ASTM D792 | 1.67 | g/cm3 | |
| 成型收缩率 | 流动 | 0.11 | % | ||
| 成型收缩率 | 横向流动 | 0.63 | % | ||
| 吸水率 | ASTM D570 | 0.020 | % | ||
| 洛氏硬度 | ASTM D785 | 101 | |||
| 机械性能 | 抗张强度 | ASTM D638 | 134 | MPa | |
| 断裂伸长率 | ASTM D638 | 4.5 | % | ||
| 弯曲模量 | 23℃ | ASTM D790 | 12100 | MPa | |
| 弯曲强度 | 23℃，屈服 | ASTM D790 | 145 | MPa | |
| 剪切强度 | ASTM D732 | 53 | MPa | ||
| IZOD缺口冲击强度 | 6.4mm | ASTM D256 | 120 | J/m | |
| IZDO无缺口冲击强度 | 6.4mm | ASTM D256 | 340 | J/m | |
| 热性能 | 热变形温度 | 1.8MPa | ASTM D648 | 270 | ℃ |
| 导热率 | JIS R2618 | 0.56 | W/m/K | ||
| 阻燃性 | UL 94 | V-0 | |||
| 含氧指数 | JIS K7201 | 45 | % | ||
| 电气性能 | 体积电阻率 | ASTM D257 | 1.0E+15 | ohm.cm | |
| 介电消散常数 | 1kHz | ASTM D150 | 4.7 | ||
| 介电消散常数 | 1MHz | ASTM D150 | 4.1 | ||
| 介电消散因子 | 1kHz | ASTM D150 | 0.024 | ||
| 介电消散因子 | 1MHz | ASTM D150 | 0.030 | ||
| 耐电弧性 | ASTM D495 | 180 | sec | ||
| 跟踪指数比较 | IEC 60112 | 150 | V | ||
产品信息 产品名称：高强度LCP/日本住友/E6807LHF本色 高刚性耐磨耐高温270℃ 英文名称：Liquid Crystal Polymer 中文名称：液晶聚合物 特 点：具有高强度、高刚性、耐高温、电绝缘性 应用范围：用于电子、电气、光导纤维、汽车及宇航等领域。
LCP具有全芳香族聚酯和共聚酯结构。它还具有密集排列的直链聚合物链结构，形成的产品具有良好的单向机械性能特点。良好高温性能（热变形温度为121～355℃）、良好的抗辐射性、抗水解性、耐候性、耐化学药品性、固有的阻燃性、低发烟性、高尺寸稳定性、低吸湿性、极低的线膨胀系数、高冲击强度和刚性（按相同重量比较，LCP的强度大于钢，但刚性只是钢的15%）。LCP可以耐酸、溶剂和烃类等化学品，并有较好的阻隔性。
1、高温电气/电子装配：能承受SMT装配工序操作，包括无铅回流焊接。2.卓越的热老化性能，在高温下保持固有特性。 3、卓越的流动性-薄壁，复杂的形状。 4、尺寸稳定性极佳，模塑收缩率低，热膨胀系数极小，可与金属相媲美。 5、在成型时，分子链朝着流动的方向排列，产生一种好似其分子自身将其增强的自增强效果。 6、可获得极高的强和弹性模量。 7、优异的耐化学腐蚀性。 8、模塑速度：周期循环极快。 9、卓越的抗蠕变性。 10、阻燃性。 11、在宽广的温度范围内具有卓越的介电性能。

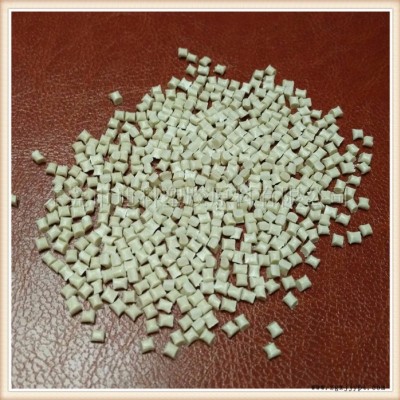

△LCP/颗粒图

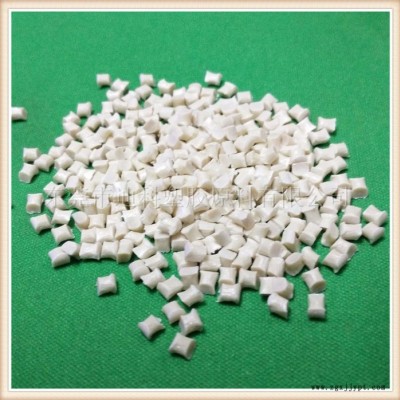

△LCP/颗粒图
△LCP/包装图正面
△LCP/包装图背面
LCP的主要应用领域： 连接器系列、BOBBIN、接插件、SIMM插口、LED(MID)、QFP插口、微波炉支架、热风筒、烫发器、注射成型线路部件(MID)、光感应器(MID)、水晶振荡器座(MID)、集成块支承座、耳机部件、光缆拉伸件、光缆连接器、光缆接插器、针式打印机的线圈、针式打印机的底座、电扇、照相机快门板、泵的部件、USB系列、CD拾音器部件、印刷电路板、线圈骨架的封装材、作光纤电缆接头护套和高强度元件喷气发动机零件等电子电器。
LCP用途图片
021-80107851
