挤出级PC/德国拜耳/2856食品级 注塑成型 塑胶原料

厂家(产地)	德国拜耳
牌号	2856
销售方式	品牌经销
类型	标准料


产品参数

性能项目			试验条件[状态]	测试方法	测试数据	数据单位
物理性能	密度			ISO 1183	1.2	g/cm3
	熔体指数			ISO 1133	10	g/10min
	成型收缩率			ISO 294-4	0.65-0.7	%
	吸水率			ISO 62	0.12	%
机械性能	拉伸模量			ISO 527-2	2400	Mpa
	屈服拉伸强度			ISO 527-2	66	Mpa
	断裂拉伸强度			ISO 527-2	70	Mpa
	屈服拉伸应变			ISO 527-2	6.1	%
	断裂拉伸应变			ISO 527-2	120	%
	弯曲模量			ISO 178	2400	Mpa
	弯曲强度			ISO 178	73	Mpa
	Charpy缺口冲击强度		23℃	ISO 179/1eA	75	KJ/m2
	Izod缺口冲击强度		23℃	ISO 180/1A	85	KJ/m2
电气性能	表面电阻率			IEC 60093	1.0E+16	Ohm
	体积电阻率			IEC 60093	1.0E+14	Ohm.m
	相对电阻率	-	100Hz	IEC 60250	3.1
		-	1MHz	IEC 60250	3.00
	介电强度			IEC 60243-1	34	KV/mm
热性能	热变形温度	-	0.45Mpa	ISO 75-2	137	℃
		-	1.8Mpa	ISO 75-2	125	℃
	维卡软化温度			ISO 306	146	℃
	阻燃性	-	2.5mm	UL94	HB
		-	3.00mm	UL94	HB
		-	6.00mm	UL94	HB
		-	0.75mm	UL94	V-2
		-	1.50mm	UL94	V-2
		-	2.4mm	UL94	V-2
其它性能	氧气指数			ISO 4589-2	27	%



产品牌号：2856聚碳酸酯(简称PC)是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。目前仅有芳香族聚碳酸酯获得了工业化生产。由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度**的通用工程塑料。



粒子图片

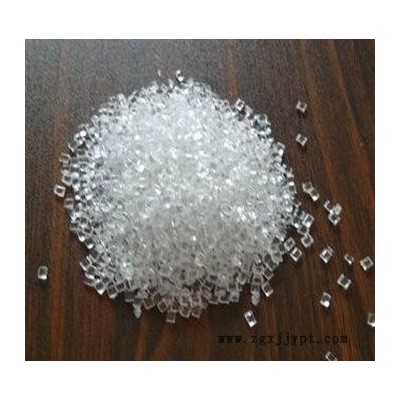

PC透明塑胶粒子

 PC黑色塑胶粒子

 一:  主要性能a、机械性能：强度高、耐疲劳性、尺寸稳定、蠕变也小（高温条件下也极少有变化）；b、耐热老化性：增强后的UL温度指数达120~140℃（户外长期老化性也很好）；c、耐溶剂性：无应力开裂；d、对水稳定性：高温下遇水易分解（高温高湿环境下使用需谨慎）；e、电气性能：1、绝缘性能：优良（潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料）；2、介电系数：3.0-3.2；3、耐电弧性：120s；f、成型加工性：普通设备注塑或挤塑。PC塑料的粘接根据不同需要，可以选择以下粘合剂：1.G-933：单组分常温固化软弹性防震粘合剂，耐高低温，不同粘度粘接速度几秒至几个小时固化完毕。2. KD-833瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PC塑料，但胶层硬脆，不耐60度以上热水浸泡。3. QN-505，双组分胶，胶层柔软，适合PC塑料大面积粘接或复合。但耐高温性能较差。4.QN-906：双组分胶，耐高温。5.G-988:单组份室温硫化胶，固化后是弹性体具有**的防水，防震粘合剂，耐高低温， 1-2mm厚度的话，10分钟左右初固，5-6小时基本固化，有一定的强度。完全固化的话需要至少24小时。单组份，不需要混合，挤出后涂抹静置即可，无需加温。6.KD-5606：UV紫外线固化胶，粘合透明PS片材及板材，可达无痕迹效果，需要用紫外线灯照射固化。粘后效果美观。但耐高温性能较差。

 二： 制备

聚碳酸酯纺织纱管的生产，选用光气法生产的PC为原料，其中新料为80%，再生料为20%。其生产工艺流程如下：配料→干燥→注射→修整→抛光→热处理→制品。烘箱干燥温度115-120℃， 16-20小时，物料在料盘上厚度为30毫米以下，使树脂含水量在0.03%以下。料筒三区温度为200-220、 250-280、 260-290℃，喷咀温度比料筒稍低些，低5-10℃。注射压力4-6兆帕，成型周期25秒，热处理温度115-120℃， 1小时，要采用倒悬式进行热处理。该纱管比木质纱管使用寿命长3倍、尺寸稳定、耐候性好，不起毛、光洁度好，能提供各种颜色的纱管，便于搞好班组经济核算。对于废旧再生PC料，还可以进行增韧处理，顶替新料使用。可在再生PC料中，共混少量的尼龙树脂，或高抗冲聚苯乙烯树脂，可使制品的冲击强度提高1倍以上，弯曲强度也有改善，对树脂的加工性能、表面光铎均有所提高了很多。此外，由于尼龙在熔融时粘度极低，能对共混体系中的颜料有优良的浸润包复作用，破坏了颜料较子的聚集给构，增加了颜料分散性，为此可降低颜料用**的20%。挤出板PC料一定要干燥，使之含水量降到0.02%以下。PC板原料的分子量应选在3.5万为好。挤出机螺杆长径比为20：1，杆中的加料段和计量段长度各占全长的25%，而且螺槽深度一定，压缩段长度为全长的一半。螺杆压缩比为2.5-3;螺槽深度一般应小于4毫米;用销钉螺杆混炼效果更好。过遮网组可采用80/120/200/120/80目型式。衣架式机头比较常用，但造价较贵。

三：分类防静电PC，导电PC，加纤防火PC，抗紫外线耐候PC，食品级PC，抗化学性PC。
四：应用范围

PC工程塑料的三大应用领域是玻璃装配业、汽车工业和电子、电器工业，其次还有工业机械零件、光盘、包装、计算机等办公室设备、医疗及保健、薄膜、休闲和防护器材等。PC可用作门窗玻璃，PC层压板广泛用于银行、使馆、拘留所和公共场所的防护窗，用于飞机舱罩，照明设备、工业安全档板和防弹玻璃。 PC板可做各种标牌，如汽油泵表盘、汽车仪表板、货栈及露天商业标牌、点式滑动指示器， PC树脂用于汽车照相系统，仪表盘系统和内装饰系统，用作前灯罩，带加强筋汽车前后档板，反光镜框，门框套、操作杆护套、阻流板、PC被应用用作接线盒、插座、插头及套管、垫片、电视转换装置，电话线路支架下通讯电缆的连接件，电闸盒、电话总机、配电盘元件，继电器外壳， PC可做低载荷零件，用于家用电器马达、真空吸尘器，洗头器、咖啡机、烤面包机、动力工具的手柄，各种齿轮、蜗轮、轴套、导规、冰箱内搁架。PC是光盘储存介质理想的材料。PC瓶（容器）透明、重量轻、抗冲性好，耐一定的高温和腐蚀溶液洗涤，作为可回收利用瓶（容器）。PC及PC合金可做计算机架，外壳及辅机，打印机零件。改性PC耐高能辐射杀菌，耐蒸煮和烘烤消毒，可用于采血标本器具，血液充氧器**，肾透析器等，PC可做头盔和安全帽，防护面罩，墨镜和运动护眼罩。 PC薄膜广泛用于印刷图表，医药包装，膜式换向器[6] 。聚碳酸酯的应用开发是向高复合、高功能、专用化、系列化方向发展，已推出了光盘、汽车、办公设备、箱体、包装、医药、照明、薄膜等多种产品各自专用的品级牌号。
