耐水解PC/德国拜耳/2456食品级 脱模级 塑胶原料

牌号	2456
用途级别	食品级
销售方式	品牌经销
类型	标准料
厂家(产地)	德国拜耳



性能项目		测试条件	测试方法	数值/描述	单位
机械性能	拉伸强度(引张强度)		ASTM D638/ISO 527	65.0	kg/cm²(MPa)[Lb/in2]
	断裂伸长率		ASTM D638/ISO 527	65.0	%
	拉伸模量		ASTM D638/ISO 527	2400	kg/cm²(MPa)[Lb/in2]
	拉伸屈服伸长率(延伸率)		ASTM D638/ISO 527	6.0	%
	拉伸断裂伸长率(延伸率)		ASTM D638/ISO 527	120	%
	弯曲模量(弯曲弹性率)		ASTM D790/ISO 178	2350	kg/cm²(MPa)[Lb/in2]
	弯曲强度		ASTM D790/ISO 178	97.0	kg/cm²(MPa)[Lb/in2]
	洛氏硬度		ASTM D785
	IZOD 缺口冲击强度	1/4" 23℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		1/4" -30℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		1/8" 23℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		1/8" -30℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
	Charpy冲击强度	23℃ （缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		-30℃（缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		23℃（无缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		-30℃（无缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
物性性能	比重（密度）		ASTM D792/ISO 1183
	成型收缩率		ASTM D955	0.5-0.7	%
	熔融指数（流动系数）	200℃/5kg	ASTM D1238/ISO 1133		g/10min
		220℃/10kg	ASTM D1238/ISO 1133		g/10min
	吸水率 23℃/24H		ASTM D570/ISO 62	0.30	%
热性能	热变形温度	退火	ASTM D648/ISO 75		℃（℉）
		未退火	ASTM D648/ISO 75	137	℃（℉）
	维卡软化点		ASTM D1525/ISO R306	146	℃（℉）

产品牌号：2456聚碳酸酯(简称PC)是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。目前仅有芳香族聚碳酸酯获得了工业化生产。由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度**的通用工程塑料。



粒子图片

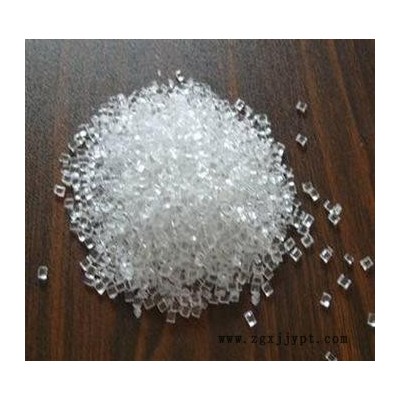

PC透明塑胶粒子

 PC黑色塑胶粒子

 一:  主要性能a、机械性能：强度高、耐疲劳性、尺寸稳定、蠕变也小（高温条件下也极少有变化）；b、耐热老化性：增强后的UL温度指数达120~140℃（户外长期老化性也很好）；c、耐溶剂性：无应力开裂；d、对水稳定性：高温下遇水易分解（高温高湿环境下使用需谨慎）；e、电气性能：1、绝缘性能：优良（潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料）；2、介电系数：3.0-3.2；3、耐电弧性：120s；f、成型加工性：普通设备注塑或挤塑。PC塑料的粘接根据不同需要，可以选择以下粘合剂：1.G-933：单组分常温固化软弹性防震粘合剂，耐高低温，不同粘度粘接速度几秒至几个小时固化完毕。2. KD-833瞬间粘接剂，可以数秒钟或数十秒钟快速粘合PC塑料，但胶层硬脆，不耐60度以上热水浸泡。3. QN-505，双组分胶，胶层柔软，适合PC塑料大面积粘接或复合。但耐高温性能较差。4.QN-906：双组分胶，耐高温。5.G-988:单组份室温硫化胶，固化后是弹性体具有**的防水，防震粘合剂，耐高低温， 1-2mm厚度的话，10分钟左右初固，5-6小时基本固化，有一定的强度。完全固化的话需要至少24小时。单组份，不需要混合，挤出后涂抹静置即可，无需加温。6.KD-5606：UV紫外线固化胶，粘合透明PS片材及板材，可达无痕迹效果，需要用紫外线灯照射固化。粘后效果美观。但耐高温性能较差。

 二： 制备

聚碳酸酯纺织纱管的生产，选用光气法生产的PC为原料，其中新料为80%，再生料为20%。其生产工艺流程如下：配料→干燥→注射→修整→抛光→热处理→制品。烘箱干燥温度115-120℃， 16-20小时，物料在料盘上厚度为30毫米以下，使树脂含水量在0.03%以下。料筒三区温度为200-220、 250-280、 260-290℃，喷咀温度比料筒稍低些，低5-10℃。注射压力4-6兆帕，成型周期25秒，热处理温度115-120℃， 1小时，要采用倒悬式进行热处理。该纱管比木质纱管使用寿命长3倍、尺寸稳定、耐候性好，不起毛、光洁度好，能提供各种颜色的纱管，便于搞好班组经济核算。对于废旧再生PC料，还可以进行增韧处理，顶替新料使用。可在再生PC料中，共混少量的尼龙树脂，或高抗冲聚苯乙烯树脂，可使制品的冲击强度提高1倍以上，弯曲强度也有改善，对树脂的加工性能、表面光铎均有所提高了很多。此外，由于尼龙在熔融时粘度极低，能对共混体系中的颜料有优良的浸润包复作用，破坏了颜料较子的聚集给构，增加了颜料分散性，为此可降低颜料用**的20%。挤出板PC料一定要干燥，使之含水量降到0.02%以下。PC板原料的分子量应选在3.5万为好。挤出机螺杆长径比为20：1，杆中的加料段和计量段长度各占全长的25%，而且螺槽深度一定，压缩段长度为全长的一半。螺杆压缩比为2.5-3;螺槽深度一般应小于4毫米;用销钉螺杆混炼效果更好。过遮网组可采用80/120/200/120/80目型式。衣架式机头比较常用，但造价较贵。

三：分类防静电PC，导电PC，加纤防火PC，抗紫外线耐候PC，食品级PC，抗化学性PC。
四：应用范围

PC工程塑料的三大应用领域是玻璃装配业、汽车工业和电子、电器工业，其次还有工业机械零件、光盘、包装、计算机等办公室设备、医疗及保健、薄膜、休闲和防护器材等。PC可用作门窗玻璃，PC层压板广泛用于银行、使馆、拘留所和公共场所的防护窗，用于飞机舱罩，照明设备、工业安全档板和防弹玻璃。 PC板可做各种标牌，如汽油泵表盘、汽车仪表板、货栈及露天商业标牌、点式滑动指示器， PC树脂用于汽车照相系统，仪表盘系统和内装饰系统，用作前灯罩，带加强筋汽车前后档板，反光镜框，门框套、操作杆护套、阻流板、PC被应用用作接线盒、插座、插头及套管、垫片、电视转换装置，电话线路支架下通讯电缆的连接件，电闸盒、电话总机、配电盘元件，继电器外壳， PC可做低载荷零件，用于家用电器马达、真空吸尘器，洗头器、咖啡机、烤面包机、动力工具的手柄，各种齿轮、蜗轮、轴套、导规、冰箱内搁架。PC是光盘储存介质理想的材料。PC瓶（容器）透明、重量轻、抗冲性好，耐一定的高温和腐蚀溶液洗涤，作为可回收利用瓶（容器）。PC及PC合金可做计算机架，外壳及辅机，打印机零件。改性PC耐高能辐射杀菌，耐蒸煮和烘烤消毒，可用于采血标本器具，血液充氧器**，肾透析器等，PC可做头盔和安全帽，防护面罩，墨镜和运动护眼罩。 PC薄膜广泛用于印刷图表，医药包装，膜式换向器[6] 。聚碳酸酯的应用开发是向高复合、高功能、专用化、系列化方向发展，已推出了光盘、汽车、办公设备、箱体、包装、医药、照明、薄膜等多种产品各自专用的品级牌号。
