| 切刀数 | 单刀片 |
|---|---|
| 工作压力 | - |
| 类型 | 其它 |
| 外形尺寸 | L4.5*W4*H2.1 |
| 样式 | 立式 |
| 重量 | 1000 |
| 品牌 | 裕隆 |
| 型号 | ULLQ-3L |
| 加工定制 | 是 |
| 主电动机功率 | 1.1KW |
| 切刀 | 单刀 |
| 切刀宽度 | 25 |
| 切胶刀行程 | - |
| 切胶力 | - |
| 切胶行程时间 | - |
| 产品别名:**直切机 | 产品用途:切割海绵/EVA/蜂窝纸等 |
| 类型:直切机 | 发泡原理:- |
| 电动机功率:2.44（KW） | 外形尺寸:L4500*W4000*H2100（mm） |
| 重量:1000（kg） |
一、本机主要用于EVA产品的切边和切片工作，以及切割高度小于600MM的EVA及蜂窝纸之类的产品的切割工作。
二、ULLQ-3L型EVA直切机的主要技术规格与参数
型号 | ULLQ-3L(特殊型) |
内工作台尺寸 | W1320XL2290mm |
外工作台尺寸 | W1200XL2290mm |
切割高度 | H400/600mm |
切割厚度 | 3～ mm |
刀带长度 | L5810/L6180mm |
电机总功率 | 2.44Kw |
机器重量 | 1000Kg |
外形尺寸 | L4500XW4000XH2100mm |
三、构 造

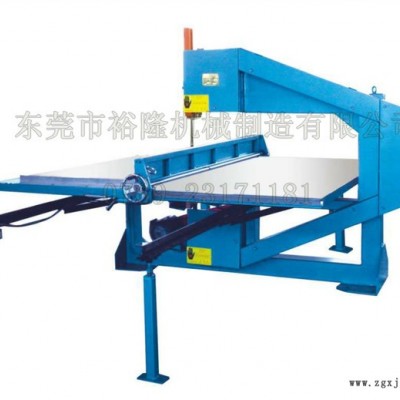

1.本机由机架、底座、工作台导轨机构、移动定位板、马达驱动机构、刀带张紧调整机构、刀轮机构、磨刀砂轮机构、刀轮安全罩等主要部件组成。
2.机架、底座、均由方管焊接组合而成，刀轮机构同时安装这构件的同一平面上，为确保刀轮稳定性，刀轮都经静平衡试验才固定在此部件上，一经安装调试后不必再变动位置。

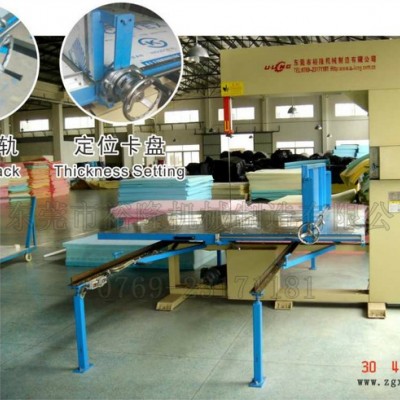

3.工作台是由方同组成的框架与铝塑板组成，上有移动定位板，它支承在导轨上纵向行走，达到切割进退运动。移动定位板是控制切割厚度的定位板。
4.刀带张紧调整机构是用来调节刀带张紧度和装拆刀带的卸荷装置，使用时配合本构件中弹簧压紧螺母，可调节弹簧的张紧力。
5.磨刀砂轮是利用二个对向的碗型砂轮（电机带动）轻贴带刀口，偏移一定角度后固定（此角度可由操作者选取，一般采用15°～30°）。
6.刀带的装拆：由于工作台前后侧分别装有一套绞链销机构。此机构作为左右平台连接用，也作为装换刀带时拆装用，当要更换新刀带时先将此机构绞链拆下，才能拆下刀带。
7.刀带的定位：带刀轮在安装时保证在同一平面上，以保证刀带运转时不脱刀、不发生偏离，为了防止刀带径向晃动。在上梁压刀轮轴下装了一套轴承，在底座（工作台下）装上同样的一套轴承，以作刀带定向之用。
