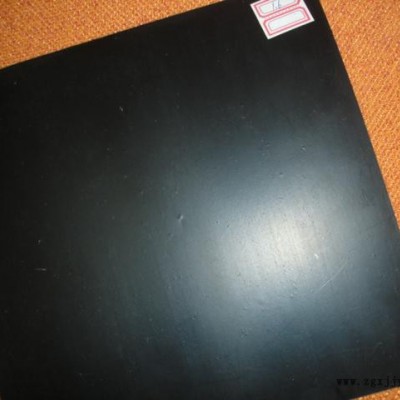

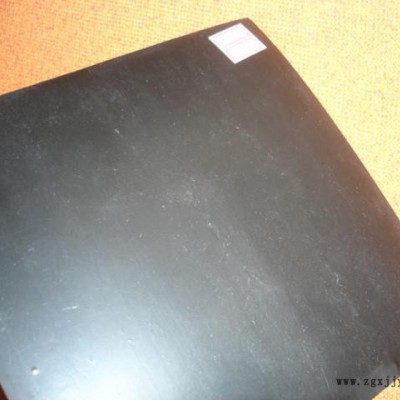

| 材质 | HDPE |
|---|---|
| 产地 | 德州 |
| 规格 | 1.5mm |
| 厚度 | 1.5mm |
| 类型 | 地膜 |
| 生产工艺 | 挤出吹塑 |
| 特性 | 多功能膜 |
| 颜色 | 黑 |
| 用途 | 防渗 |
| 品牌 | 致辰牌 |
| 长宽 | 4-12mm |
| 延展率 | 700% |
隧道土工膜规格型号；
1mm 1.2mm 1.5mm等，宽度为2-25m，3-24m等。
吊带防渗土工膜材质；
选用eva hdpe 聚乙烯低压颗粒。

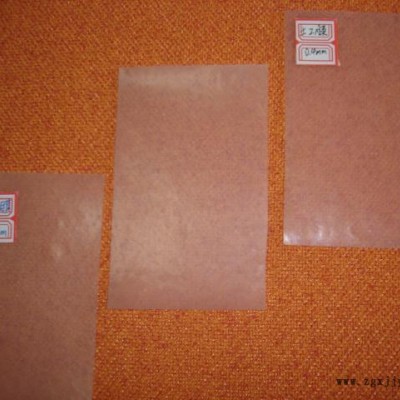

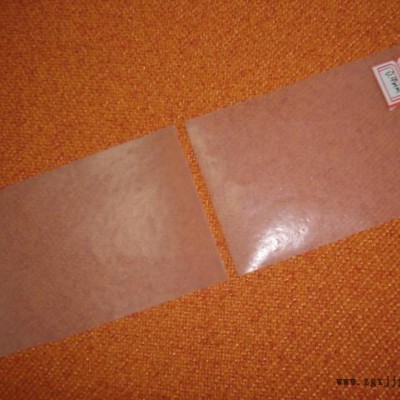

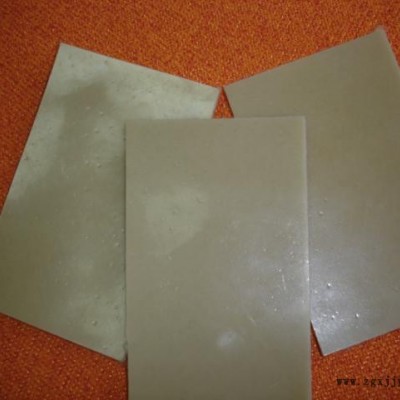

隧道吊带防水板种类；
一布一膜，两布一膜，光面土工膜，吊带土工膜。
焊接方法；
采用热熔爬行焊接机，两边焊接15cm，使用测压表进行测压。
隧道防渗膜性能指标；
| 产品名称 | 复合土工膜 | 规格型号 | 200/1.2/200 | |||||
| 取样地点 | 复合膜车间 | 检验性质 | 出厂抽检 | |||||
| 检验内容 | ||||||||
| 序号 | 检测项目 | 单位 | 检验结果 | 单项评定 | 备注 | |||
| 1 | 断裂强度 | KN/m | 22.8 | 合 格 | 纵横向 | |||
| 2. | 断裂伸长率 | % | 67.8 | 合 格 | 纵横向 | |||
| 3. | 剥离强力 | N/cm | 6.5 | 合 格 | 纵横向 | |||
| 4. | 耐静水压 | MPa | 2.8 | 合 格 | ||||
| 5. | 垂直渗透系数 | cm/s | 4.1×10-12 | 合 格 | ||||
| 6. | CBR顶破强力 | KN | 4.5 | 合 格 | ||||
| 7． | 撕破强力 | KN | 0.95 | 合 格 | 纵横向 | |||
|
综 合 评 定
| 外观完整、无缺陷 GB/T17642----2008标准要求 合格品 | |||||||
DPE 防渗土工膜的施工程序：
污水池防渗化工防腐工程基面要求
1.化工污水池多为混领土结构，其表面较为平整，只需要注意清理池内的瓦砾、石子、钢筋头、玻璃屑等杂物。
2.基面上的阴阳角处影圆滑过渡，柱根部应做成圆弧状。
3.在土建、监理、业主、施工方验收签字认可后便可进行铺土工膜施工。
吊带防渗土工膜施工的气候要求
1. 气温一般应在五摄氏度以上，低温时土工膜应紧张些，高温时土工膜应放松些。
2. 风力在四级以下。
3. 气温过低时，4 级以上大风及雨雪天气一般不应施工。
4. 在风天气，风力影响土工膜施工时，待焊的 HDPE 土工膜应用大石块或砂袋压牢。
隧道HDPE防水板的铺设
铺设 HDPE 防渗膜是整个防渗系统中较为关键的工序。
在铺膜前对 HDPE 防渗膜外观质量进行开包检查，记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。
通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于 1：6
的斜坡上距顶坡或应力集中区域 1.5 米范围内，尽量不设焊缝。
HDPE 防渗膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。
1.热锲焊机焊接工序分为：调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。
2.接缝处不得有油污、灰尘，HDPE 防渗膜的搭接段面不应有泥沙、结露、潮湿等杂物，当有杂物时必须在焊接前清理干净。
3.每天焊接开始时，通常应在现场先试焊一条 0.9mm×0.3mm 的试样,搭接宽度不小于
4.焊缝要求整齐、美观、不得有滑焊、跳走现象。
021-80107851
