对密封端面的加工要求很高,同时为了使密封端面间保持必要的润滑液膜,必须严格控制端面上的单位面积压力,SLW125-200A机械密封,压力过大,不易形成稳定的润滑液膜,会加速端面的磨损;压力过小,泄漏量增加。所以,要获得良好的密封性能又有足够寿命,一定要保证端面单位面积压力值在适当的范围。B处为静环7与压盖4端面之间的密封;
1.勾圈弹簧传动。为了增加并圈弹簧传动的可靠性,弹簧的顺时针旋转两个端头制成弯勾形,分别钩住传动座和动环。
左旋弹簧右旋弹簧
2)离合器传动。传动座和动环(或通过推环)分别制成方形的凸起和缺口,组装好后凸起插入
缺口中实现传动。
机械密封失效原因分析
在填料箱内的泵轴上装有传动座,传动座用传动螺钉固定在泵轴上,在推环与传动座之间装有大圆柱弹簧,推环压紧动环密封圈,动环上开有导向槽,传动座的导向杈深入其中,使推环与动环随传动座同步转动。由于防转销的作用,静环不会转动。动环在弹簧力的作用下与静环贴紧形成密封端面。泵工作时动环上作用的液体压力使动环进一步贴紧静环,并在密封端面内形成一层极薄的液膜,从而达到良好的密封效果。

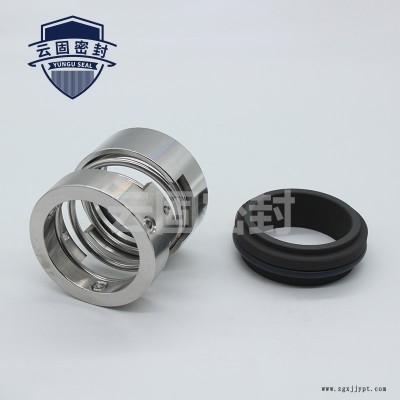

常用热装式密封环的环座材料使用温度是多少?根据泵送介质腐蚀性和介质温度(或密封腔温度)的不同采用不同的环座材料。常用的环座材料有1Cr18Ni9、3Cr13钛合金和 Carpenter2。这些材料的线膨胀系数和耐腐蚀性有较大的差别,使用温度也不同。前面分析问题的时候,没有考虑离心力的影响。对于离心泵,转速在2950r/min和直径小时,可忽略离心力的影响;当直径较大时,环座产生的离心力较大,会抵消一部分过盈值,不容忽略。动环镶嵌结构配合处;⑤轴套与泵轴之间的密封处;⑥动环与轴套的辅助密封处;注:⑤和⑥只有在安装轴套时才存在。机械密封件三维剖面图机械密封件实物图顺便再给大家拓展一下金属波纹管机械密封件。金属波纹管机械密封件为单端面、平衡型、任意旋向金属波纹管式密封。 SLW125-200A机械密封-天固密封件由天固密封(天津)科技有限公司提供。行路致远,砥砺前行。天固密封(天津)科技有限公司致力成为与您共赢、共生、共同前行的战略伙伴,更矢志成为密封件具有竞争力的企业,与您一起飞跃,共同成功!
