四氟夹包垫

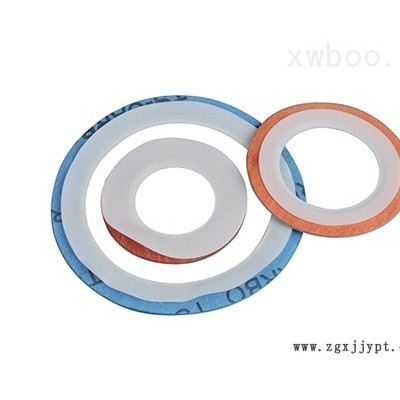

聚四氟乙烯包覆垫片 鹏诺PN2000

聚四氟乙烯包覆垫片又称四氟包覆垫片是一种非金属垫片，一般由包覆层及嵌入物两部分组成。包覆层主要起耐腐蚀作用，通常由聚四氟乙烯材料制成，嵌入物（填料）为弹性较好的带或不带金属增强层的非金属密封材料，通常为石棉橡胶板、非石棉橡胶板、石墨复合板等。聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150 ℃的腐蚀介质或对清洁度有较高要求的介质。该密封垫片根据内芯结构不同，分V型、U型及L型。石油、化工、制药及食品工业中的一些容器、管道、阀门连接，为保证物料清洁也常常采用聚四氟乙烯垫片进行密封。

※ 注意;四氟包覆垫片由于结构原因，包覆层的四氟较薄因此在安装使用过程中容易发生破裂，造成介质渗透到嵌入层中的芯材造成侵蚀。因此在重要密封部位建议经常更换垫片或采用改性四氟垫片或膨体四氟垫片。

四氟夹包垫片性能特点：

1. 结合了内衬芯板材料的不同特性和聚四氟乙烯的耐腐蚀性

2. 摩擦系数较低,，不易粘结，安装拆卸容易

3. 产品洁净，可用于食品、医药等不允许污染的密封部位

4. 良好的压缩回弹性能

四氟夹包垫片使用行业：化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。

使用设备：管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰连接处的密封部位

四氟包覆垫片标记示例

公称尺寸DN100、工称压力PN40的机加工型四氟包覆垫片，芯材为XB450石棉橡胶板，标记样例：HG/T20607 四氟包覆垫片（XB450）B 100-40

公称尺寸DN200、工称压力PN10的剖切型四氟包覆垫片，芯材为丁腈橡胶垫片，标记样例：HG/T20607 四氟包覆垫片（NBR）A 200-10

公称尺寸DN600、工称压力PN6的折包型四氟包覆垫片，芯材为XB450非石棉橡胶板，标记样例：HG/T20607 四氟包覆垫片（NAS）C 600-6

四氟夹包垫片技术标准:

GB/T 13404-2008|管法兰用聚四氟乙烯包复垫片

HG/T 20628-2009|钢制管法兰用聚四氟乙烯包覆垫片（Class系列） ）

HG/T 20607-2009|钢制管法兰用聚四氟乙烯包覆垫片（PN系列）

SH 3402-1996|管法兰用聚四氟乙烯包覆垫片

可提供任何标准和非标准的尺寸，包括 ISO7483，EN 1514-3-97，ASME，DIN，JIS，GB及其它特殊要求的产品。
