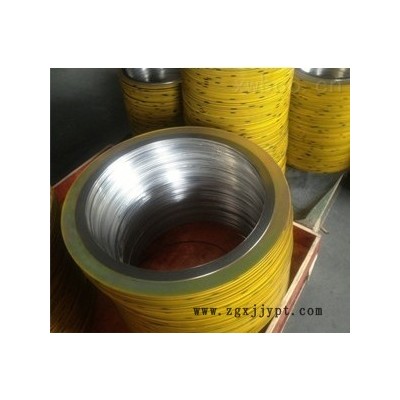

ASME B16.47 Series A大规格美标缠绕垫片是现行标准中，国际通用的标准之一，主要是大规格的金属缠绕垫片的尺寸。主要是用于ASME B 16.5的管法兰的接口密封垫片,对于国际通用的金属缠绕垫片的一个标准的综合规定和约束，便于国际设备的一体化建设。
1. 管道.阀门.泵.热交换装置.冷凝塔.人孔.手孔法兰.等,
2. 石化.化学.机械制造.发电厂.冶金.造船.医药工程.核电等领域广泛应用.
1. 管道.阀门.泵.热交换装置.冷凝塔.人孔.手孔法兰.等,
2. 石化.化学.机械制造.发电厂.冶金.造船.医药工程.核电等领域广泛应用.
突出性能:
1. 可以根据不同型式的法兰更换适合的垫片形式,
2. 根据不同介质要求.更换不同的钢带和填充料:包含一些特殊的材质347，monel，inconel等
3. ASME B16.47金属缠绕垫片更换方便.安装方便,
4. 适用温度范围广泛.
产品名称 | 代号 | 适用 | 表示示例 |
基本型金属缠绕垫 | A | 榫槽面 | 304/PTFE |
带内环金属缠绕垫 | B | 凹凸面 | 304 304/FG |
带外环金属缠绕垫 | C | 突面 | 304/ASB CS |
带内外环金属缠绕垫 | D | 304 304/FG CS |
材质选择：
| 钢带及内外环材质 | 填充料 | 通用厚度 mm | ||||
| 名称 | 代号 | 名称 | 代号 | 适用温度℃ | V形垫/环 | W形垫/环 |
| 碳钢 | CS | 石棉 | ASB | 500 | 3.2/2.0 4.5/3.0 | 4.8/3.0 5.5/4.0 7.5/5.0 |
| 不锈钢 | 304(L),316(L) | 石墨 | FG | 650 | ||
| 蒙乃尔 | Mon | 四氟 | PTFE | 250 | ||
| 镍，钛 | Ni，Ti | 云母 | MICA | 950 | ||
| 因科镍 | INC | 陶瓷 | CER | 1000 | ||
| 哈氏，锆 | HAST，ZIRC | 非石棉 | NAF | 300 | ||
安装注意事项：
1、垫片的缠绕部分必须介于法兰密封面之间，不可随意加宽缠绕部分的宽度，这样势必影响螺栓的压紧力，从而影响垫片的密封性能。
2、基本型垫片不要用在凹凸面法兰上，这是因为基本型垫片在法兰轴向压紧力作用下，垫片内圈焊点容易开焊，从而导致垫片失效。
3、在高温、寒冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下，用于平面法兰和凸面法兰的垫片加装合理材料的内环。
4、绝不能用低材质垫片取代高材质垫片。避免材料腐蚀或其它原因造成垫片失效
5.、安装前仔细检查法兰、螺栓、螺母及垫片的质量，仔细检查法兰或接口安装情况，有无偏口、错口、张口、错孔等缺陷。
6、法兰或密封部位表面必须清理干净，垫片表面及螺栓、螺纹上不允许粘附机械杂质。
7、垫片不能装偏，应保证受压均匀。
8、旋紧螺母时应用力均匀，螺栓要对称地均匀地分2～3次旋紧，使垫片受压均匀。
| NPS | Class150# | Class300# | |||||||
| D1 | D2 | D3 | D4 | D1 | D2 | D3 | D4 | ||
| 26" | 654.1 | 673.1 | 704.9 | 774.7 | 654.1 | 685.8 | 736.6 | 835.2 | |
| 28" | 704.9 | 723.9 | 755.7 | 831.9 | 704.9 | 736.6 | 787.4 | 898.7 | |
| 30" | 755.7 | 774.7 | 806.5 | 882.7 | 755.7 | 793.8 | 844.6 | 952.5 | |
| 32" | 806.5 | 825.5 | 860.6 | 939.8 | 806.5 | 850.9 | 901.7 | 1006.6 | |
| 34" | 857.3 | 876.3 | 911.4 | 990.6 | 857.3 | 901.7 | 952.5 | 1057.4 | |
| 36" | 908.1 | 927.1 | 968.5 | 1047.8 | 908.1 | 955.8 | 1006.6 | 1117.6 | |
| 38" | 958.9 | 977.9 | 1019.3 | 1111.3 | 952.5 | 977.9 | 1016 | 1054.1 | |
| 40" | 1009.7 | 1028.7 | 1070.1 | 1162.1 | 1003.3 | 1022.4 | 1070.1 | 1114.6 | |
| 42" | 1060.5 | 1079.5 | 1124 | 1219.2 | 1054.1 | 1073.2 | 1120.9 | 1165.4 | |
| 44" | 1111.3 | 1130.3 | 1178.1 | 1276.4 | 1104.9 | 1130.3 | 1181.1 | 1219.2 | |
| 46" | 1162.1 | 1181.1 | 1228.9 | 1327.2 | 1152.7 | 1178.1 | 1228.9 | 1273.3 | |
| 48" | 1212.9 | 1231.9 | 1279.7 | 1384.3 | 1209.8 | 1235.2 | 1286 | 1324.1 | |
| 50" | 1263.7 | 1282.7 | 1333.5 | 1435.1 | 1244.6 | 1295.4 | 1346.2 | 1378 | |
| 52" | 1314.5 | 1333.5 | 1384.3 | 1492.3 | 1320.8 | 1346.2 | 1397 | 1428.8 | |
| 54" | 1358.9 | 1384.3 | 1435.1 | 1549.4 | 1352.6 | 1403.4 | 1454.2 | 1492.3 | |
| 56" | 1409.7 | 1435.1 | 1485.9 | 1606.6 | 1403.4 | 1454.2 | 1505 | 1543.1 | |
| 58" | 1460.5 | 1485.9 | 1536.7 | 1663.7 | 1447.8 | 1511.3 | 1562.1 | 1593.9 | |
| 60" | 1511.3 | 1536.7 | 1587.5 | 1714.5 | 1524 | 1562.1 | 1612.9 | 1644.7 | |
