Alloy20缠绕垫片详细介绍

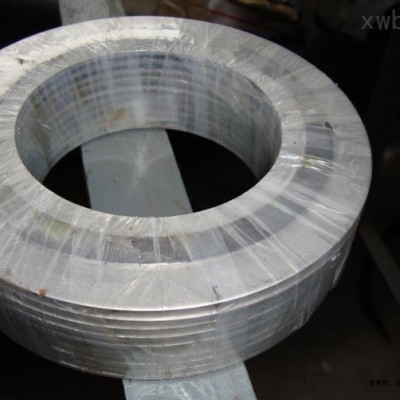

304L不锈钢石墨缠绕垫片采用304L作为缠绕钢带和内外环和高纯核级石墨、膨胀聚四氟乙烯、无石棉等非金属材料缠绕而成的缠绕垫片，用于各类耐高底温，内强腐蚀，强辐射等特殊工况条件下的法兰密封。
性能特点：能在各种超高温.低温循环交变，强腐蚀和强辐射各种苛刻条件下保持其优良的密封性能。
使用设备:石油、化工、冶金、核电、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

304L不锈钢是一种通用性的不锈钢材料，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。也称为超低碳不锈钢，是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

304L不锈钢的锻造性能较差，变形比较困难。由于存在加工硬化现象。使得在芯棒拔长过程中的变形量不能给的太大。且热量损失较大。因此必须在教多火次下成型。若高温保温阶段处理不好，会造成粗晶。

缠绕垫片结构形式及代号和使用法兰类别：

基本型式	代号	适用的法兰密封面	厚度(mm)
基本型式	代号	适用的法兰密封面	V型基本体/环	W型基本体/环
基本型	A或R型	榫槽面、凹凸面、平面和凹槽面	3.2;4.5	4.8;5.5;7.5
带内环型	B或RIR型	榫槽面、凹凸面、平面和凹槽面	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
带定位环型	C或CG型	平面或凸面
带内环及定位环型	D或CGI型	平面或凸面

其它特殊材料:
1.　特殊材质缠绕垫片金属带：采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。
A. 采用厚度为0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特种钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷

2.特殊材质缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力

缠绕垫片各种非金属材料主要技术参数：

材料	标识代号	温度 ℃	工作压力	适用介质	压缩率%	回弹率%	应力松驰率%
膨胀石墨	F.G.	-220--550	420 BAR	腐蚀性介质	18--30	≥17	≤18
特制石棉带	ASB	-150--450	150 BAR	般气密性	18--30	≥19	≤28
聚四氟乙烯	PTFE	-200-- 200	150 BAR	腐蚀性介质	18--30	≥15	≤13
无石棉材料	NA	-100--350	150 BAR	一般气密性	18--30	≥19	≤28
云母	MICA	-150--800	150 BAR	特高温	18--30	≥19
陶瓷	CER	-200--1090	150 BAR	超高温	18--40	≥19

下表用于对常用内外环及金属缠绕钢带的材质选择：

材料名称	缩写标记	硬度(HB)	极限温度(°C)
碳钢（Carbon steel)	CRS	120	-40~+540
304不锈钢	304	130~180	-195~+760
304L不锈钢	304L	130~180	-195~+760
316L不锈钢	316L	130~180	-100~+760
317L不锈钢	317L		-100~+760
321不锈钢	321	130~190	-195~+760
347不锈钢	347		-185~+760
20CB-3(ALLOY 20)	A-20		-185~+1090
HASTELLOY-B2	HAST B	215	-185~+1090
HASTELLOY-C276	HAST C		-185~+1090
INCOLOY-800	IN 800		-100~+870
INCOLOY-825	IN 825		-100~+870
INCONEL-600	INC 600	150	-100~+1090
INCONEL-625	INC 625		-100~+1090
INCONEL-X750	INX		-100~+1090
MONEL-400	MON	150	-130~+820
NICKEL-200(镍）	NI		-195~+760
TITANIUM(钛)	TI	215	-195~+1090

※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理
※根据工况选用不同特殊材料为基体的缠绕垫温度，压力和内腐蚀性等随材料而不同。
※采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等缠绕钢带时，内环材料一般选用相等于或好于选用的缠绕钢带材料。

缠绕垫片基本体厚度公差：

项目	厚度(mm)	公差(mm)
垫片厚度	4.5, 3.2	+0.2 -0.1
环厚度	3.0	±0.25

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：

	DIN (mm)	ANSI B16.5 BS1560 (mm) Mss sp-44	API 605	公差
内环内径垫片内径	<=600	<=24"	>=26" and <=34"	±0.5
	>600 and <=800	>24" and <=34"	>=36" and <=60"	±0.9
	>800 and <=1600	>34" and <=60"		±1.3
	>1600	>60"		±1.6
垫片外径	<=600	<=24"	<=24"	±0.9
	>600 and <=16000	>24" and <=60"	>24" and <=60"	±1.8
	1600	>60"		±2.2
外环外径			>=1/2" and <=60"	±0.9
	<=600	<=24"		0-1.0
	>600 and <=1000	>24" and <=34"		0-1.8
	>1000 and <=1600"	>34" and <=60		0-2.2

常用金属石墨缠绕垫片主要性能参数：

缠绕垫片系数	m=2.5-4
缠绕垫片使用压力	≤25MPa
缠绕垫片使用温度	-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压	y=68MPa

技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有HG20610-2009　　钢制管法兰用缠绕式垫片　　化工部欧洲体系
　　 HG20631-2009　　钢制管法兰用缠绕式垫片　化工部美洲体系
　　 GB/T4622.2-97　　缠绕式垫片管法兰用垫片尺寸　　国家标准
　　JB/T4719-92　　管壳式换热器用缠绕垫片　机械部标准
　　JB/T90-94　　管路法兰用缠绕式垫片　机械部标准
　　JB/T4705-2000　压力容器法兰用缠绕式垫片　机械部标准

安装注意事项：
1、垫片的缠绕部分必须介于法兰密封面之间，不可随意加宽缠绕部分的宽度，这样势必影响螺栓的压紧力，从而影响垫片的密封性能。
2、基本型垫片不要用在凹凸面法兰上，这是因为基本型垫片在法兰轴向压紧力作用下，垫片内圈焊点容易开焊，从而导致垫片失效。
3、在高温、寒冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下，用于平面法兰和凸面法兰的垫片加装合理材料的内环。
4、绝不能用低材质垫片取代高材质垫片。避免材料腐蚀或其它原因造成垫片失效
5.、安装前仔细检查法兰、螺栓、螺母及垫片的质量，仔细检查法兰或接口安装情况，有无偏口、错口、张口、错孔等缺陷。
6、法兰或密封部位表面必须清理干净，垫片表面及螺栓、螺纹上不允许粘附机械杂质。
7、垫片不能装偏，应保证受压均匀。
8、旋紧螺母时应用力均匀，螺栓要对称地均匀地分2～3次旋紧，使垫片受压均匀。
