| ZIRC缠绕垫片详细介绍 |

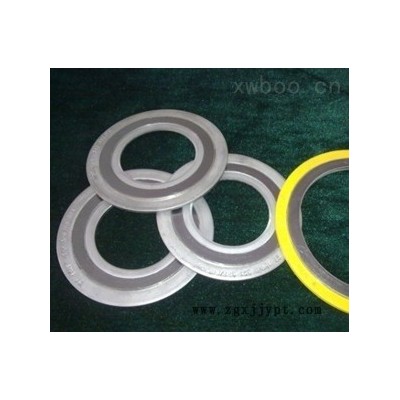

310不锈钢石墨缠绕垫片采用310作为缠绕钢带和内外环和高纯核级石墨、膨胀聚四氟乙烯、无石棉等非金属材料缠绕而成的缠绕垫片，用于各类耐高底温，内强腐蚀，强辐射等特殊工况条件下的法兰密封。
性能特点：能在各种超高温.低温循环交变，强腐蚀和强辐射各种苛刻条件下保持其优良的密封性能。
使用设备:石油、化工、冶金、核电、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。 310不锈钢是奥氏体铬镍不锈钢具有很好的抗氧化性、耐腐蚀性，因为较高百分比的铬和镍。
C :≤0.25
Si :≤1.50
Mn :≤2.00
P :≤0.045
S :≤0.0.03
Cr :24.0-26.0
Ni :19.0-22.0 硬度(HB) :≤187
抗拉强度(бb)(Mpa) :≥520
屈服强度(σs)(Mpa) :≥205
伸长率(δ)% :≥40
面积缩减(ψ)% :≥50 310高温抗氧化性不锈钢通过铬元素的局部氧化使其具有抗氧化性，在铬元素局部氧化的过程中，可以形成一种非常稳定的氧化物（Cr2O3 氧化铬）。只要金属的铬含量充足，在金属表面即可形成一层连续的氧化铬绿，防止其他氧化物生成，并对金属起到保护作用。 | | 缠绕垫片结构形式及代号和使用法兰类别： | 基本型式
| 代号 | 适用的法兰密封面 | 厚度(mm) | | V型基本体/环 | W型基本体/环 | | 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 | | 带内环型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2
4.5/3 | 4.8/3.0
5.5/4.0
7.5/5.0 | | 带定位环型 | C或CG型 | 平面或凸面 | | 带内环及定位环型 | D或CGI型 | 平面或凸面 |
| 其它特殊材料:
1. 特殊材质缠绕垫片金属带：采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。
A. 采用厚度为0.15mm~0.25mm的,321,HASTELLOR-B2,TI等特种钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
2.特殊材质缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力 | | 缠绕垫片各种非金属材料主要技术参数： | | 材料 | 标识代号 | 温度 ℃ | 工作压力 | 适用介质 | 压缩率% | 回弹率% | 应力松驰率% | | 膨胀石墨 | F.G.
| -220--550 | 420 BAR | 腐蚀性介质 | 18--30 | ≥17 | ≤18 | | 特制石棉带 | ASB
| -150--450 | 150 BAR
| 般气密性 | 18--30 | ≥19 | ≤28 | | 聚四氟乙烯 | PTFE | -200-- 200 | 150 BAR | 腐蚀性介质 | 18--30 | ≥15 | ≤13 | | 无石棉材料 | NA
| -100--350 | 150 BAR | 一般气密性 | 18--30 | ≥19 | ≤28 | | 云 母 | MICA
| -150--800 | 150 BAR | 特高温 | 18--30 | ≥19 | | | 陶 瓷 | CER
| -200--1090 | 150 BAR | 超高温 | 18--40 | ≥19 | |
下表用于对常用内外环及金属缠绕钢带的材质选择：
材料名称
| 缩写标记 | 硬度(HB) | 极限温度(°C) | | 碳钢（Carbon steel) | CRS | 120 | -40~+540 | | 304不锈钢 | 304 | 130~180 | -195~+760 | | 304L不锈钢 | 304L | 130~180 | -195~+760 | | 316L不锈钢 | 316L | 130~180 | -100~+760 | | 317L不锈钢 | 317L | | -100~+760 | | 321不锈钢 | 321 | 130~190 | -195~+760 | | 347不锈钢 | 347 | | -185~+760 | | 20CB-3(ALLOY 20) | A-20 |
| -185~+1090 | | HASTELLOY-B2 | HAST B | 215
| -185~+1090 | | HASTELLOY-C276 | HAST C |
| -185~+1090 | | INCOLOY-800 | IN 800 | | -100~+870 | | INCOLOY-825 | IN 825 | | -100~+870 | | INCONEL-600 | INC 600 | 150 | -100~+1090 | | INCONEL-625 | INC 625 | | -100~+1090 | | INCONEL-X750 | INX | | -100~+1090 | | MONEL-400 | MON | 150
| -130~+820 | | NICKEL-200(镍） | NI |
| -195~+760 | | TITANIUM(钛) | TI | 215
| -195~+1090 |
※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理
※根据工况选用不同特殊材料为基体的缠绕垫温度，压力和内腐蚀性等随材料而不同。
※采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等缠绕钢带时，内环材料一般选用相等于或好于选用的缠绕钢带材料。
缠绕垫片基本体厚度公差：
项目
| 厚度(mm) | 公差(mm) | | 垫片厚度 | 4.5, 3.2 | +0.2
-0.1 | | 环厚度 | 3.0 | ±0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
| DIN (mm) | ANSI B16.5
BS1560 (mm)
Mss sp-44 | API 605 | 公差 | 内环内径
垫片内径 | <=600 | <=24" | >=26" and <=34" | ±0.5 | | >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | | >800 and <=1600 | >34" and <=60" | | ±1.3 | | >1600 | >60" | | ±1.6 | | 垫片外径 | <=600 | <=24" | <=24" | ±0.9 | | >600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | | 1600 | >60" | | ±2.2 | | 外环外径 | | | >=1/2" and <=60" | ±0.9 | | <=600 | <=24" | | 0-1.0 | | >600 and <=1000 | >24" and <=34" | | 0-1.8 | | >1000 and <=1600" | >34" and <=60 | | 0-2.2 |
常用金属石墨缠绕垫片主要性能参数：
缠绕垫片系数
| m=2.5-4 | | 缠绕垫片使用压力 | ≤25MPa | | 缠绕垫片使用温度 | -196℃-700℃(氧化性介质中不高于600℃) | | 缠绕垫片最小预紧比压 | y=68MPa |
| 技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系
HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系
GB/T4622.2-97 缠绕式垫片管法兰用垫片尺寸 国家标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-94 管路法兰用缠绕式垫片 机械部标准
JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准 |
|
