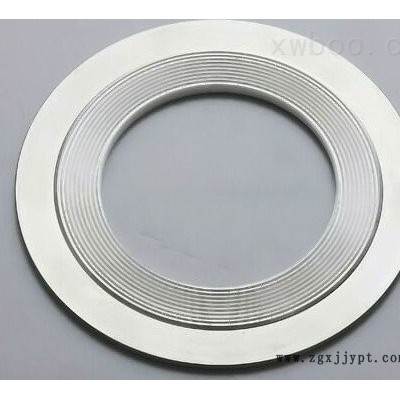

DN50精密金属缠绕垫法兰垫片

DN50精密金属缠绕垫法兰垫片

 金属齿形垫****八角垫椭圆垫

齿形垫片：用于压力容器、塔、槽、阀盖、管阀兰等的密封垫外贴。石墨齿形垫，用于热交换器，塔、槽等密封。椭圆形，八面性，用于法兰，压力容器，阀盖等密封垫片。

石墨填料

石墨填料环：是将柔性石墨带或柔性石墨编织填料经模压而成，并可加入金属材料以增强，二者常组合使用。主要用于石油化工，热电，核电及一般工业使用的阀门、泵、伸缩节等部位的密封。
规格：8-1100
工作压力：300MPa
工作温度：-200-650度

DN50精密金属缠绕垫法兰垫片

内、外加强型（D）型

内外加型缠绕垫片就是在外加型垫片内安装了个内环，该内环给垫片提供了个额外的加作用以防止垫片的压溃和受压中的变形。适用于高温和高压的情况，可用于900class以上的压力等或强性介质和苛刻的工作条件。
适用于平面法兰和凸面法兰。
法兰种类及缠绕垫片形式:

法兰种类缠绕垫片形状

平面法兰仅带外环缠绕垫片带内外环缠绕垫片

凸面法兰仅带外环缠绕垫片带内外环缠绕垫片

凹凸法兰基本型缠绕垫片仅带内环缠绕垫片

槽法兰基本型缠绕垫片仅带内环缠绕垫片

平面和凹槽法兰基本型缠绕垫片仅带内环缠绕垫片缠绕垫片

厚度公差:

项目厚度(mm)公差(mm)垫片厚度4.5,3.2+0.2-0.1环厚度3.0±0.24
