商品规格特性
设计规范
PFA里衬直管与PFA里衬接头管件
PFA里衬直管与PFA里衬接头管件由无缝钢管焊接或铸造而成，依据ASTM F1545标准，口径为1/2"~4"，
厚度依据Schedule 40。
标准使用材料如下，
材质表
| 名称 | | 碳钢 | 不锈钢 |
| 管件 | 无缝管 | ASTM, A234 grade WPB | ASTM A403 |
| 管件 | 铸钢 | ASTM, A234 grade WCB | ASTM A351 |
| 直管 | 无缝管 | ASTM A578 / ASTM A53 grade B | ASTM A312 |
尺寸规范
| 管件 | ASME B16.5 CLASS 150 |
| 直管 | ASME B36.10 |
PFA里衬法兰
标准使用材如下，
·材质
锻钢ASTM A105 (如管件为铸钢，法兰亦为一体铸钢)
不锈钢 ASTM A182
·尺寸规范
ASME B16.5 Class 150
排气孔
每一只直管及管件，都至少有一個直径约2mm的排气孔；以释放PFA內内衬铁件之间的气体；若直管达500mm以上，为两个排气孔。渐缩法兰则无排气孔。
涂装
A. 标准品为:
1.底漆
2.面漆，厚度约110μm
B. 另涂装层及厚度可依客户要求
焊接
依据ASME Bioler及Pressure Vessel Code 之第九款规定
PFA里衬厚度
| | 尺寸 | PFA裡襯厚度 |
| 直管 | 1/2" ~ 2" | 2mm ~ 2.5mm |
| 直管 | 2 1/2" ~ 6" | 3mm ~ 4mm |
| 管件 | 1/2" ~ 2" | 3mm |
| 管件 | 2 1/2" ~ 6" | 4mm |
无油无水之清洗程序 (客户选配)
1.AK3 去脂(加温)
2.酸性中和
3.RO水洗净
4.干燥氮气
5.封口包装
标检测标准
每一PFA里衬直管与PFA里衬管件，必须通过以下检测方可出厂；亦可依客户要求做测试。
·耐压测试: 使用压力X 1.5倍
·气密测试: 使用压力X 1.1倍
·涂装: 依据客户要求规范使用膜厚计抽验测量
·外观
·Lining前，工件表面不得有气泡、针孔及其他暇疵；如有不影响功能之暇疵，则修补后涂装再出货。
·涂装后，不得有起泡、脱漆等情況。
火花测试
耐压测试
涂装测试
包装储存
包装前排气孔贴封
包装
一般PFA内衬管及PFA内衬管件，两端以塑胶盲板封固定，以避免PFA内衬损伤。
无油无水PFA内衬管及PFA内衬管件，两端以不沾胶之无尘胶带封贴(或以塑胶袋套封法兰)，再以塑料防尘盖保护，以防止PFA内衬损伤及污染。储存及交货前，按案号/工号等配管內容，编辑及标签，集中装箱交运及储存。出货时需使用木材箱装箱，箱内使用大型塑胶套整个包住，以防水及湿气渗漏。

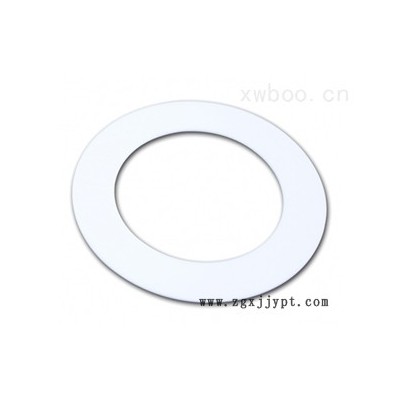

材质表
法兰: ASTM A105
里衬: PFA
尺寸表
| Nominal | Size | OD | ID | t | L |
| INCH | mm | ||||
| 1" | 25 | 63.3 | 46.8 | 2 | 30~90 |
| 1-1/2" | 40 | 85.3 | 69.2 | 2 | 30~90 |
| 2" | 50 | 105.1 | 87.9 | 2 | 30~90 |
| 3" | 80 | 136.1 | 123 | 2.5 | 30~90 |
| 4" | 100 | 175.1 | 153.2 | 2.5 | 30~90 |
| 6" | 150 | 224.4 | 212.7 | 3 | 30~90 |
单位：公厘

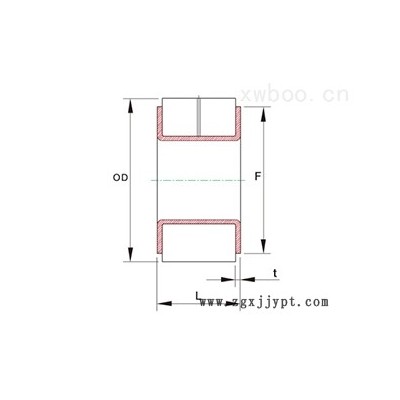

结构图
