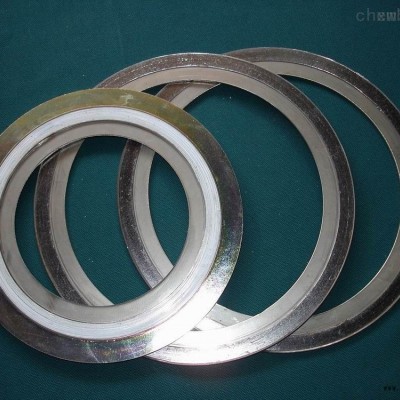

金属缠绕垫片

金属石墨缠绕垫片用不锈钢带和柔性石墨带缠绕，焊接型成。 金属石墨缠绕垫片主要用途： 金属石墨缠绕垫片用于蒸气、油气、溶剂、气体、传热介质等接触的管道、阀门、泵进出口、各种换热器、反应塔、观察孔、手孔等部位的密封。金属石墨缠绕垫片使用温度；—200℃至650℃。 金属石墨缠绕垫片品种规格：有基本型，带内环，带外环，带内外环，异型等规格。尺寸，厚度3.2，4.5mm。公称通径，￠10—￠2000mm
机械用碳石墨制品的特性：
1、优良的自润滑性；
2、良好的抗化学腐蚀性；
3、较高的导热率和热稳定性能；
4、足够的机械强度和抗冲击性能；易于机械加工，可按要求加工成各种几何形状的产品。
密封垫片|金属垫片|橡胶垫片|四氟垫片|金属缠绕垫片|金属包覆垫片|金属齿型垫片|
加强环金属缠绕垫|聚四氟包衬柔性石墨复合垫片|石棉浸四氟盘根|聚四氟乙烯盘根|

金属缠绕垫片

一、构造
缠绕式垫片由“V”形（或“W”形） 金属带与非金属带相互重迭，连续缠绕而成，在始、末端用点焊方式将金属带固定。

二、性能及特点
1、 适用的工况范围宽。能耐高温、高压和适应超低温或真空下的使用条件。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。
2、应力补偿能力强。在温度、压力波动频繁的工位上，密封性能稳定、可靠。
3、密封性能优良。
4、对与垫片接触的法兰密封而的表面精度要求不高。
5、安装方便，垫片预紧压力较低。

三、垫片种类
1、A、缠绕片垫片分四种形式：基本型、带内环型、带外环型、带内外环型。
B、热交换器用缠绕式垫片一般分：基本型及带内外环型。
2、通常使用的材料：
A、钢带：08F、0Cr18Ni9（304）、0Cr18Ni9Ti、1Cr18Ni9Ti（321）、0Cr17Ni12、M02（316）、00Cr17Ni14M02（316L）
B、内外环用（冷轧）钢
