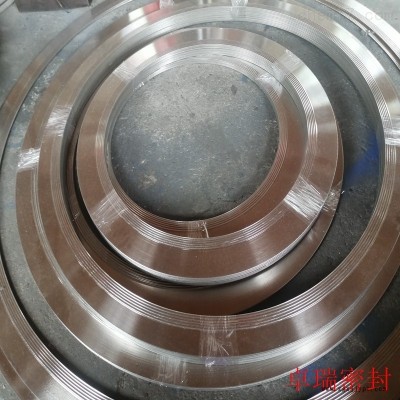

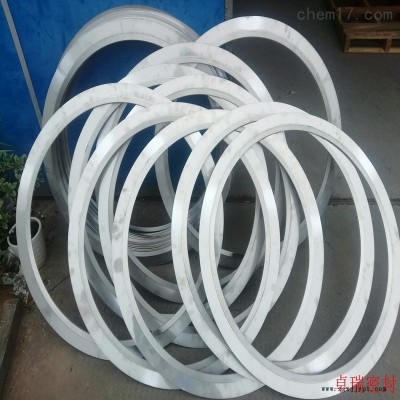

HB 6474-1990|齿形垫圈
性能特点：
1.较低的预紧力，即使在压力较高的环境下也有良好的密封效果，尤其适合于高温、高压，工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。
2.金属齿形组合垫片对密封表面不损伤，容易拆卸。
3.金属齿形体部分可以重复使用这对于较大型的垫片或特殊材料的垫片如热交换器垫片等有较重要的意义。
金属齿形组合垫片应用范围：
齿形组合垫片主要应用于石油、化工、冶金、电力、船舶、机械等行业的中、高压力和高温的压力容器，热交换器、冷凝器和管道法兰的连接处密封。
一种金属复合垫片，又称波纹活压垫片，先用金属薄板压制成同心的波纹形状，由波纹提供机械支撑，其回弹性能根据采用的形式、金属厚度、波纹间距及波纹高度来决定。再根据需要加贴软质密封层材料，使金属波纹复合垫片具有更好的压缩回弹性能，由于与其它密封面的接触是多个同心圆的线接触，因此具有迷宫密封作用，根据不同的介质和工况条件，可选择柔性石墨、PTFE、无石棉板或其它一些软金属，粘贴在垫片的二面，利用软性覆盖层的密封性以及金属的强度、弹性好的优点，以达到更好的密封效果，大多数情况下我们*石墨作为密封层，当介质对石墨产生反应或要求洁净环境时我们建议选择新近推出性能的膨体四氟作粘贴层，一般不需要很大的压紧力，即可达到密封效果。
金属波纹复合垫片也可不带粘贴密封层直接使用，也能达到良好的密封效果，与齿形组合垫片，波齿复合垫片等相比具有更好的压缩回弹性能尤其是在大尺寸的烟、气管道，低压、高温，或扭曲不平的法兰中，具有更显著的密封效果。
齿形组合垫片各种非金属材料主要技术参数： |
材料 | 标识代号 | 温度 ℃ | 大工作压力 | 适用介质 | 压缩率% | 回弹率% | 应力松驰率% | 膨胀石墨 | F.G. | -220--550 | 250 BAR | 腐蚀性介质 |
18--30
| ≥17 | ≤18 | 聚四氟乙烯 | PTFE | -100-- 200 | 100 BAR | 腐蚀性介质 | 18--30 | ≥15 | ≤13 | 膨胀聚四氟乙烯 | EPTFE | -100--260 | 200 BAR | 腐蚀性介质 | 25--35 | ≥25 | ≤13 | 无石棉材料 | NA | -100--350 | 100 BAR | 一般气密性 | 18--30 | ≥19 | ≤28 | 云 母 | MICA | -150--800 | 100 BAR | 特高温 | 18--30 | ≥19 | | 陶瓷纤维 | CER | -200--1090 | 100 BAR | 超高温 | 18--40 | ≥19 | |
下表用于对常用齿形组合垫片金属骨架的材质选择：
材料名称 | 缩写标记 | 硬度(HB) | 极限温度(°C) | 碳钢（Carbon steel) | CRS | 120 | -40~+540 | 304不锈钢 | 304 | 130~180 | -195~+760 | 304L不锈钢 | 304L | 130~180 | -195~+760 | 316L不锈钢 | 316L | 130~180 | -100~+760 | 317L不锈钢 | 317L | | -100~+760 | 321不锈钢 | 321 | 130~190 | -195~+760 | 347不锈钢 | 321 | | -185~+760 | 20CB-3(ALLOY 20) | A-20 | | -185~+1090 | HASTELLOY-B2 | HAST B | 215 | -185~+1090 | HASTELLOY-C276 | HAST C | | -185~+1090 | INCOLOY-800 | IN 800 | | -100~+870 | INCOLOY-825 | IN 825 | | -100~+870 | INCONEL-600 | INC 600 | 150 | -100~+1090 | INCONEL-625 | INC 625 | | -100~+1090 | INCONEL-X750 | INX | | -100~+1090 | MONEL-400 | MON | 150 | -130~+820 | NICKEL-200(镍） | NI | | -195~+760 | TITANIUM(钛) | TI | 215 | -195~+1090 |
齿形组合垫片的尺寸极限偏差：
齿形密封体内径D1 | 齿形密封体内外径D2 | 外环外径D3 | 厚度T | +1.5
0 | 0
-0.75 | +1.5
0 | +0.25
0 |
齿形组合垫片主要性能参数：
垫片系数 | m=4.25 | 垫片使用压力 | ≤25MPa | 垫片使用温度 | -196℃-650℃(氧化性介质中不高于450℃) | 垫片小预紧比压 | y=50MPa |
※客户根据不同使用工况条件选择不同的骨架材料和粘贴层，一般以粘贴层性能为主要参考，如要求耐高温的用石墨，耐腐蚀的用四氟。
|
金属齿形组合垫片技术标准:
1.金属齿形组合垫片的国外标准有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN2697, JIS 和NF.
2.国内标准有JB/T 88-1994 管路法兰用金属齿形垫片 机械部标准
HB 6474-1990|齿形垫圈 航空航天部标准
HG20611-2009 钢制管法兰用齿形组合垫片 化工部欧洲体系
HG20632-2009 钢制管法兰用齿形组合垫片 化工部美洲体系
