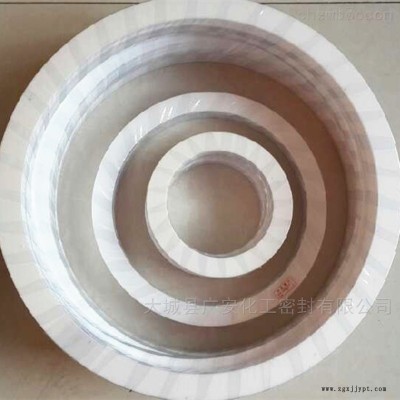

聚四氟乙烯密封垫片

聚四氟乙烯垫片种类 ：
纯四氟垫片、四氟夹包垫片、膨胀四氟垫片。
一：纯四氟垫片是由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞阀垫圈等具有抗老化和不导电等良好特性。聚四氟乙烯密封垫片
二：聚四氟乙烯夹包垫片是由石棉橡胶板或无石棉板等软垫片和聚四氟乙烯包覆薄片组合而成，V型（剖切型）四氟夹包垫片由四氟板机械车削而成，U型（折包型）四氟夹包垫片由四氟带包边后加热粘接而成。兼具优异的性和良好的压缩回弹率，聚四氟乙烯密封垫片广泛应用于各种介质的密封。
三：膨胀四氟密封垫由聚四氟乙烯树脂，用模具压制后烧结而成，具有良好的自润滑性和不粘连性，故几乎耐所有化学介质，且具有耐磨、耐压、摩擦系数低等特性。

广泛应用于石油、化工、冶金  、机械、食品、电力等介质的管道、泵、阀各类设备的法兰密封。  使用温度：-200℃——260℃  使用压力：0——20.0Mpa

注意：在温度低于-185℃时。聚四氟乙烯垫片会变脆。纯聚四氟乙烯垫片是一种洁净的密封产品，不会对其所接触的任何物质形成污染，可以广泛地用于食品、医药等行业中。聚四氟乙烯垫片制作工艺流程：
1)原材料准备;配料:纯F4制品，原料F4细树脂，捣碎，过筛
2)模具准备:用酒精擦干净，压模内无铁锈，无附着物
3)称量,根据公式G=PV(其中G为加料量，P为预制品密度（2.18g/cm3）V为制品体积）称出重量。
4)加料：将F4树脂均匀分布在整个压制面上。
5)预成型（压制）：根据公式计算出压力机表压，设定压力机表压。进行压制
6)脱模修边：将半成品从模具中取出，将其表面修边，使其表面平整，边缘整齐。准备成型。
7)烧结：将半成品慢慢放入烧结炉中，放入合适数量，升温小时大约到390度，再进行保温小时，大约成型后开始降温，约四小时后，到达室内温度，进行成品出炉，完成定型。
