DN10精密金属缠绕垫定做耐磨损金属密封垫

DN10精密金属缠绕垫定做耐磨损金属密封垫

 SU型钢带设计
        1、SU型钢带有5个回弹点，回复率高，普通V型钢带只有一个回弹点，回复率低。
        2、SU型钢带与法兰夹角小于30°，不伤害法兰面。
        3、SU型缠绕垫泄漏率低，承压能力强。(见下表)
缠绕垫        垫片比压kgf/cm2        泄漏率cm3/s/cm2        承压能力kg/cm2
SU型(技术)        442        1.32×10-5        300
U型(普通型)        440        4.56×10-5        250
V型(普通型)        421        5.98×10-4        200

DN10精密金属缠绕垫定做耐磨损金属密封垫

 垫圈washer垫在连接件与螺母之间的零件,般为扁平形的金属环。
非金属垫片non-metallicgasket用石棉、橡胶、合成树脂、聚四氟乙烯等非金属制成的垫片。a非金属包覆垫片non-metallicjacketgasket外包层合成树脂等的非金属垫片。
半金属垫片semimetallicgasket用金属和非金属材料制成的垫片，如缠绕式垫片、金属包覆垫片。a缠绕式垫片spiralwoundgasket由V形或W形断面的金属带夹非金属带，螺旋缠绕而成的垫片。1)内环innerring设置在缠绕式垫片内圈的金属环。2)外环outerring设置在缠绕式垫片外圈的金属环。b金属包覆
金属垫片metallicgasket用钢、铝、铜、镍或蒙乃尔合金等金属制成的垫片。

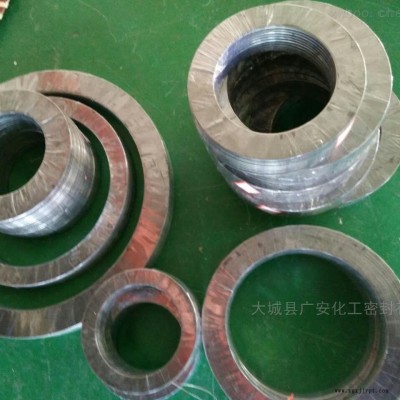

缠绕垫片是指用金属带(般是v型钢带)与非金属带缠绕成环形的垫片,金属带与非金属带交替缠绕,由于其具有较好的弹性,广泛用于石化、化工、电力等行业的法兰密封结构中，根据具体部位，可在垫片的内层或外层加上钢环来定位或加。
