DN50精密金属缠绕垫定做耐高压金属密封垫

DN50精密金属缠绕垫定做耐高压金属密封垫

我公司不仅能提供高品质的密封产品，还具备高素质的售后服务团队，是密封行业和密封技术的可靠提供者。多年来我公司以“重合同守信用”的经营理念得到国内广大客户信任和*！！！

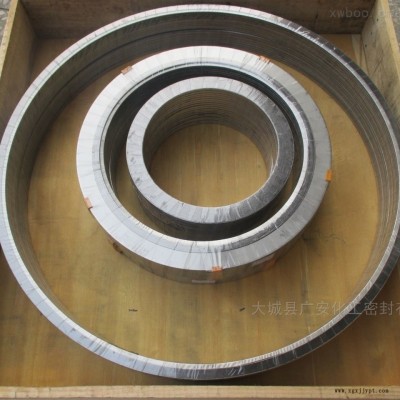

金属缠绕垫片采用SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等、软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

DN50精密金属缠绕垫定做耐高压金属密封垫

折叠编辑本段技术参数

缠绕垫片系数:m=2.5-4

缠绕垫片使用压力:≤25MPa

缠绕垫片使用温度:-196℃-700℃(氧化性介质中不高于600℃)

缠绕垫片至小预紧比压:y=68MPa

下表是缠绕垫片直径公差(即用于法兰的名义管道直径)DIM(mm)ANSIB16.5BS1560(mm)Msssp-44API605公差内环内径

垫片内径
二、）SU型钢带设计
1、SU型钢带有5个回弹点，回复率高，普通V型钢带只有个回弹点，回复率低。
2、SU型钢带与法兰夹角小于30°，不伤害法兰面。
3、SU型缠绕垫泄漏率低，承压能力。(见下表)
缠绕垫垫片比压kgf/cm2泄漏率cm3/s/cm2承压能力kg/cm2
SU型(技术)4421.32×10-5300
U型(普通型)4404.56×10-5250
V型(普通型)4215.98×10-4200
